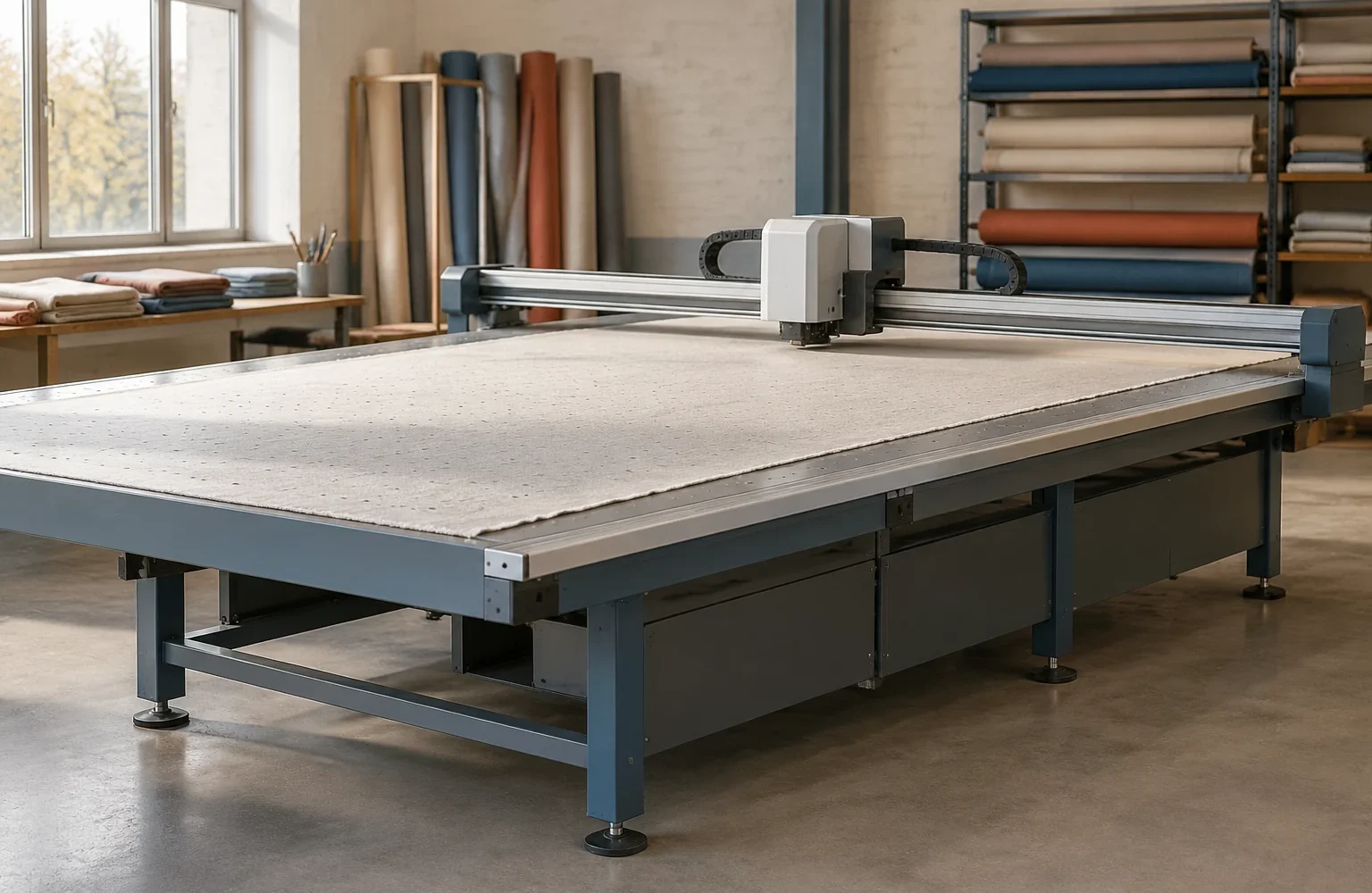

Вакуумный раскройный стол нужен не только для размещения полотна перед резкой. Его основная задача — создать устойчивую связь между гибким материалом и рабочей поверхностью, чтобы слои не смещались под воздействием режущего инструмента. В отличие от механических прижимов, система фиксации работает через разность давлений: воздух удаляется из зоны контакта, а атмосферное давление прижимает материал к столу.
Конструкция такого оборудования строится вокруг нескольких взаимосвязанных элементов: рабочей поверхности, внутренней системы воздушных каналов, вакуумного агрегата и зоны управления подачей воздуха. Каждый элемент влияет на то, насколько равномерно удерживается материал и насколько предсказуемо проходит раскрой.
Рабочая поверхность как основа системы фиксации

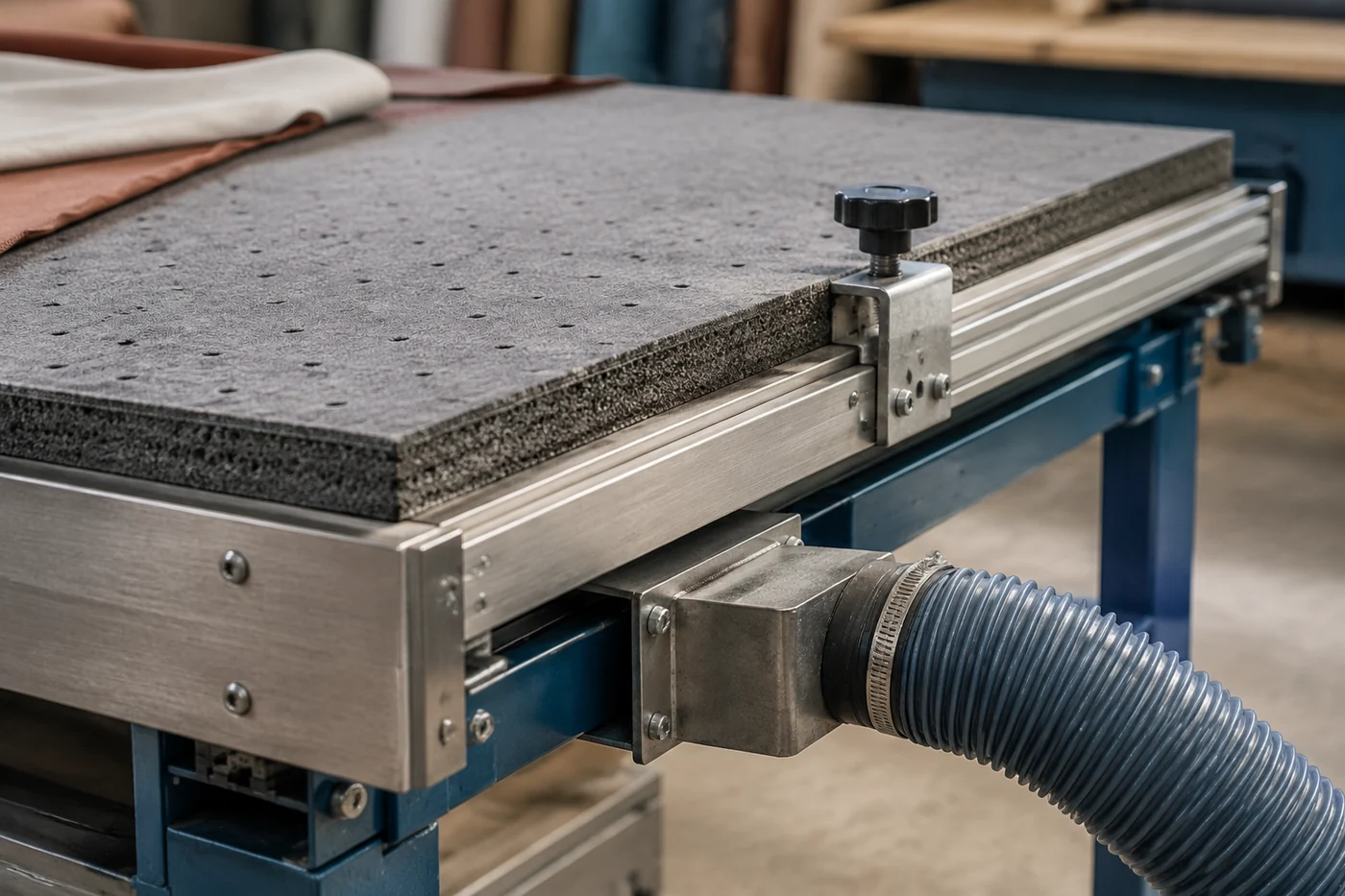

Верхний слой раскройного стола выглядит как обычная плоскость, но его поверхность специально подготовлена для прохождения воздуха. Она может иметь пористую структуру или технологические отверстия, через которые создаётся поток к вакуумной системе. Именно эта часть отвечает за распределение усилия удержания по площади полотна.
Когда материал укладывают на стол и включают вакуум, воздух из пространства между полотном и поверхностью начинает удаляться. Материал не «всасывается» в прямом смысле, а прижимается внешним атмосферным давлением. Чем лучше поверхность распределяет поток, тем меньше вероятность появления участков с недостаточной фиксацией.
Для разных материалов поведение поверхности может отличаться. Плотные ткани с небольшой воздухопроницаемостью создают более стабильную зону удержания. Пористые, рыхлые или многослойные материалы могут требовать другой организации вакуумной зоны, поскольку часть воздуха проходит непосредственно через структуру полотна.
Как воздух создаёт усилие удержания
Механика вакуумной фиксации основана на простом принципе: система снижает давление под материалом, а окружающий воздух создаёт прижимную силу сверху. Но практическая эффективность зависит не только от мощности вакуумного оборудования.
Важна вся цепочка движения воздуха: открытая поверхность стола, внутренние каналы, соединительные элементы и устройство создания разрежения. Если один участок системы имеет повышенные потери воздуха, общая равномерность фиксации снижается.
Инженерная заметка: условная оценка силы прижима строится через разницу давлений и площадь контакта. Например, при одинаковом перепаде давления увеличение площади контакта теоретически увеличивает суммарное усилие удержания. Это учебная модель, а реальные характеристики проверяют по технической документации конкретного раскройного комплекса.
Поэтому при оценке работы стола рассматривают не только сам вакуумный агрегат, но и состояние всей системы. Большая производительность насоса не компенсирует неправильно подобранную поверхность или негерметичные соединения.
Элементы, формирующие зону фиксации
В раскройных комплексах зона удержания может быть организована по-разному. Одни конструкции используют единую рабочую область, другие позволяют разделять стол на отдельные участки. Такое решение помогает адаптировать фиксацию под размер раскладываемого материала.
Основные элементы системы:
- рабочий настил с воздушной проницаемостью, через который проходит поток;
- внутренние каналы или полости, распределяющие разрежение по поверхности;
- вакуумный узел, создающий движение воздуха;
- управляющие элементы, позволяющие включать или отключать зоны фиксации;
- опорная конструкция, сохраняющая геометрию стола под нагрузкой.
Нарушение работы любого из этих компонентов отражается на результате. Например, повреждение поверхности меняет распределение потока, а загрязнение воздушных путей может уменьшать эффективность удержания.
Почему один и тот же стол по-разному работает с материалами
Вакуумная фиксация не имеет одинаковой эффективности для всех полотен. Причина заключается в физических свойствах материалов: толщине, плотности, способности пропускать воздух и поведении поверхности при контакте.
Гладкие плотные ткани обычно легче удерживать равномерно, потому что между материалом и столом создаётся более стабильная зона разрежения. Текстиль с рыхлой структурой может пропускать больше воздуха, из-за чего часть создаваемого потока уходит через сам материал.
Кроме свойств полотна, значение имеет количество слоёв в настиле. При увеличении толщины пакета меняется распределение давления и требования к стабильности фиксации. Поэтому параметры работы системы проверяют по технической документации конкретного оборудования и фактическому поведению используемого материала.
Диагностика эффективности вакуумного удержания
Проблемы с фиксацией обычно проявляются не внезапной остановкой оборудования, а изменением поведения материала во время раскроя. Инженерная проверка начинается с анализа признаков, а не с изменения настроек вслепую.
| Признак | Возможные причины | Что проверяют |
|---|---|---|
| Полотно смещается во время резки | Недостаточная фиксация, особенности материала, нарушение распределения воздуха | Состояние поверхности, работу зон вакуума, соответствие материала возможностям системы |
| Отдельные участки держатся хуже | Неравномерный поток или локальные потери воздуха | Воздушные каналы и состояние рабочего покрытия |
| Эффект фиксации изменился после эксплуатации | Износ поверхности или загрязнение элементов системы | Регламентные операции обслуживания по документации производителя |
Важно разделять проблему фиксации и проблему самого раскройного инструмента. Если нож или режущая головка работают некорректно, это не всегда связано с удержанием материала. Проверка должна идти по всей технологической цепочке.
Ограничения конструкции и особенности обслуживания
Вакуумный стол не заменяет правильную подготовку материала и настройку раскройного оборудования. Его задача — стабилизировать положение полотна, а не компенсировать ошибки настила или неподходящие условия работы.
Рабочая поверхность является одним из наиболее чувствительных элементов системы. Изменение её структуры, повреждения или загрязнение могут повлиять на распределение воздушного потока. Поэтому обслуживание выполняют по инструкции конкретного комплекса, без переноса универсальных правил с других моделей.
При выборе режимов фиксации учитывают характеристики материала, толщину настила и рекомендации производителя оборудования. Значения давления, времени работы вакуума или допустимой нагрузки нельзя переносить между разными конструкциями без проверки технического листа.
Логика устройства: почему вакуумный стол удерживает материал стабильно
Основной принцип работы раскройного стола можно представить как согласованную работу трёх уровней. Поверхность создаёт путь для движения воздуха, внутренние каналы распределяют поток, а вакуумный узел формирует разность давлений. Только совместная работа этих частей обеспечивает устойчивое положение полотна.
Если рассматривать стол как инженерную систему, становится понятно, почему качество фиксации зависит от множества факторов. Не существует одного элемента, который отвечает за результат полностью. Поверхность, воздушная схема, материал и состояние оборудования работают вместе, формируя условия для точного раскроя.
