Остановка статического раскройного комплекса не всегда означает неисправность одного узла. Одинаковый внешний признак — например, смещение материала, неполный проход инструмента или остановка движения — может возникать из-за разных групп причин. Поэтому диагностика начинается с определения того, что именно нарушилось: движение механики, удержание материала, работа исполнительного узла или соответствие настроек конкретной модели.

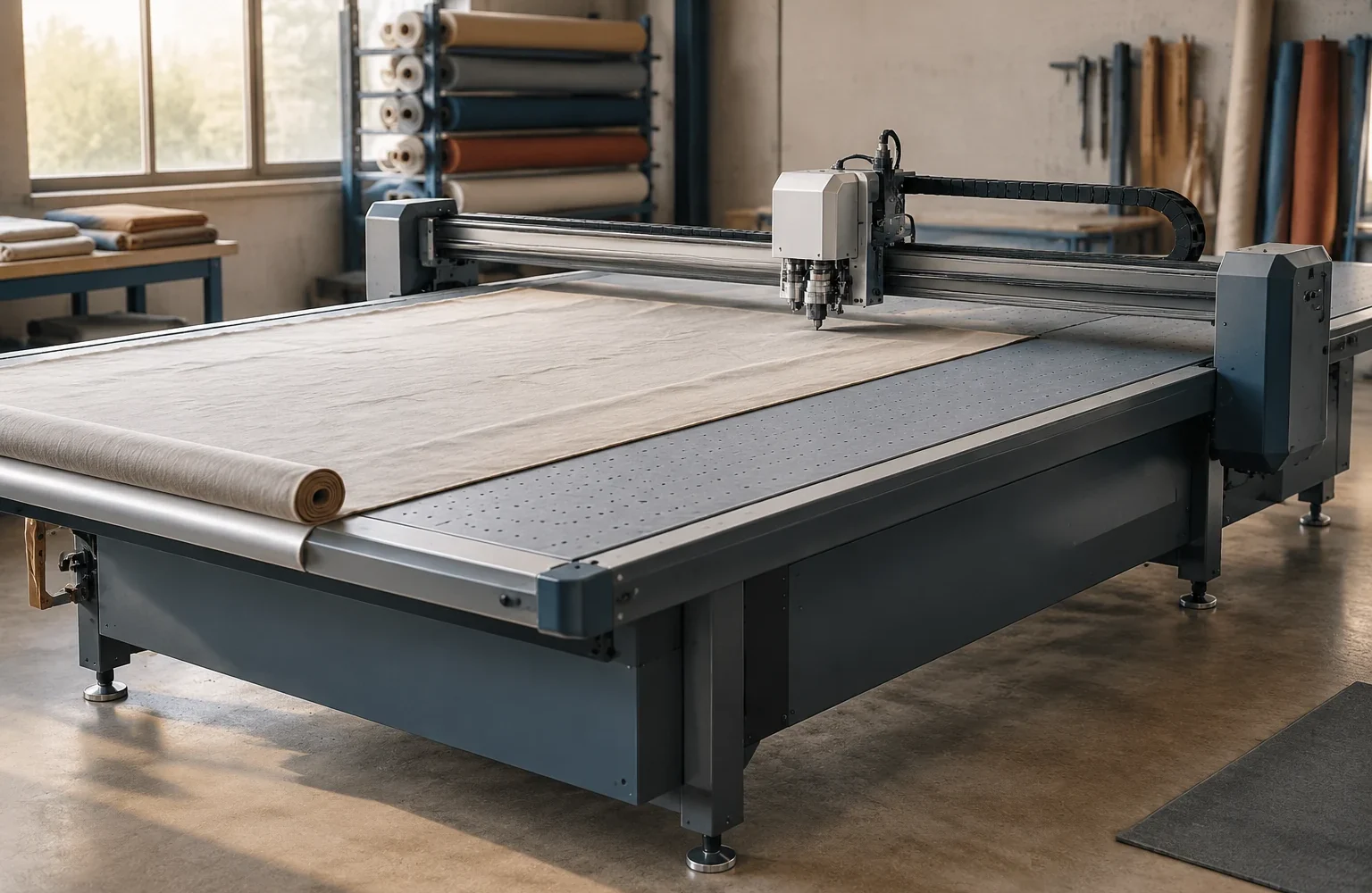

Конструкция таких комплексов включает несколько связанных систем: рабочий стол с поверхностью для фиксации, вакуумный контур удержания материала, направляющие движения, инструментальную голову и элементы управления. При проверке важно не переносить настройки или выводы от одной машины к другой: даже оборудование одного назначения может иметь разные требования по инструменту, материалам и рабочим параметрам.
Сначала определяют, какой узел дал сбой
Первый этап диагностики — наблюдение за характером остановки. Если материал во время раскроя меняет положение, причина может быть связана с фиксацией, поверхностью стола или условиями размещения материала. Если инструмент не выполняет заданное движение, нужно рассматривать отдельно механическую часть перемещения и функциональные команды комплекса.
Ошибочно начинать поиск причины с предположения о поломке самого ножа или привода. Узел может работать штатно, но получать неподходящие условия: недостаточную фиксацию, неверно выбранный инструмент или параметры, которые не относятся к данной модели.
| Признак | Возможные группы причин | Что подтверждают при проверке |
|---|---|---|
| Материал смещается во время работы | Фиксация, состояние поверхности стола, размещение материала | Есть ли стабильное удержание и соответствует ли способ фиксации конструкции комплекса |
| Движение инструмента нарушается | Механика перемещения, направляющие, функциональные настройки | Связь между заданной операцией и фактическим движением узлов |
| Результат раскроя меняется после перенастройки | Несоответствие параметров конкретной модели или материала | Используются ли данные из руководства именно для этой машины |
Проверка механической части: путь движения и опора
Механические причины связаны с тем, как физически перемещаются и взаимодействуют узлы комплекса. В статическом раскройном столе важны направляющие, рабочая поверхность, положение инструментальной головы и стабильность движения. Если один из элементов не обеспечивает ожидаемую геометрию движения, ошибка проявляется уже на готовом результате.
При диагностике механики не следует объединять разные симптомы в одну причину. Например, нарушение траектории движения и потеря удержания материала относятся к разным участкам системы. Первое связано с перемещением инструмента, второе — с фиксацией заготовки на столе.
Производитель описывает обслуживание и устройство конкретного комплекса в руководстве, поэтому последовательность проверки, доступные регулировки и допустимые действия определяются документацией конкретной модели.
Фиксация материала и роль вакуумной системы
Для статических раскройных комплексов удержание гибкого материала является частью рабочего процесса. Вакуумная фиксация создаёт перепад давления через рабочую поверхность, благодаря чему материал прижимается к столу. Если удержание становится нестабильным, причина может находиться не только в самом вакууме, но и в состоянии поверхности или условиях контакта материала со столом.
При подозрении на проблему фиксации проверяют не отдельный параметр, а всю цепочку: правильно ли размещён материал, сохраняется ли контакт с рабочей поверхностью, соответствует ли способ фиксации конструкции комплекса. Параметры вакуума и режимы работы не следует переносить между моделями без проверки по технической документации.
Инженерная заметка. В диагностике полезно разделять причину и проявление. Смещение детали после раскроя — это проявление. Причиной может быть фиксация, состояние стола или условия работы с материалом. Такая схема позволяет проверять узлы последовательно, а не менять настройки случайным образом.
Почему функциональная ошибка отличается от механической
Функциональные причины возникают тогда, когда оборудование физически исправно, но выполняет задачу в условиях, которые не соответствуют заданным данным. Например, выбранные параметры инструмента или настройки могут быть рассчитаны для другого материала или другой конфигурации комплекса.
Механическая проблема обычно связана с физическим состоянием узла: изменением движения, нарушением положения или нестабильностью работы элемента. Функциональная проблема требует проверки логики задания: какие данные использованы, относятся ли они к этой модели и подходят ли они для текущего материала.
Разделение этих двух групп сокращает число ошибочных действий. Если сразу менять механический узел при функциональной причине, можно не устранить источник сбоя. Если искать настройки при физическом нарушении движения, результат также будет непредсказуемым.
Какие данные руководства нужны для диагностики
Руководство оборудования нужно не только для описания функций, но и для проверки границ применения системы. В нём находятся сведения о конструкции конкретного комплекса, порядке обслуживания, особенностях фиксации материала и требованиях к работе узлов.
При поиске причины полезно собрать несколько исходных данных: модель комплекса, используемый материал, установленный инструмент, описание момента возникновения сбоя и изменение условий перед появлением проблемы. Без этих данных легко сравнивать ситуацию с другой машиной и получить неверный вывод.
Особое внимание требуется при использовании чужих настроек. Параметр, который работает на одном оборудовании, не становится универсальным для всего класса раскройных систем. Производитель отдельно указывает, что инструмент и режимы зависят от материала и толщины, поэтому их проверяют по документации конкретного комплекса.
Как подтверждают гипотезу о причине остановки
Диагностика эффективна, когда каждая версия причины имеет проверяемый признак. Сначала фиксируют симптом, затем определяют связанные узлы и только после этого обращаются к данным руководства. Такой порядок помогает отделить случайное совпадение от реального влияния узла.
Например, если проблема проявляется только при определённом материале, проверяют соответствие условий раскроя этому материалу. Если сбой появляется независимо от материала, внимание смещается к общим системам комплекса: движению, фиксации или настройкам оборудования.
Главная задача диагностики — восстановить связь между действием системы и результатом. Статический раскройный комплекс работает как совокупность взаимосвязанных узлов, поэтому причина остановки чаще находится не в одном элементе, а в нарушении согласованности между механикой, фиксацией и заданными условиями.
