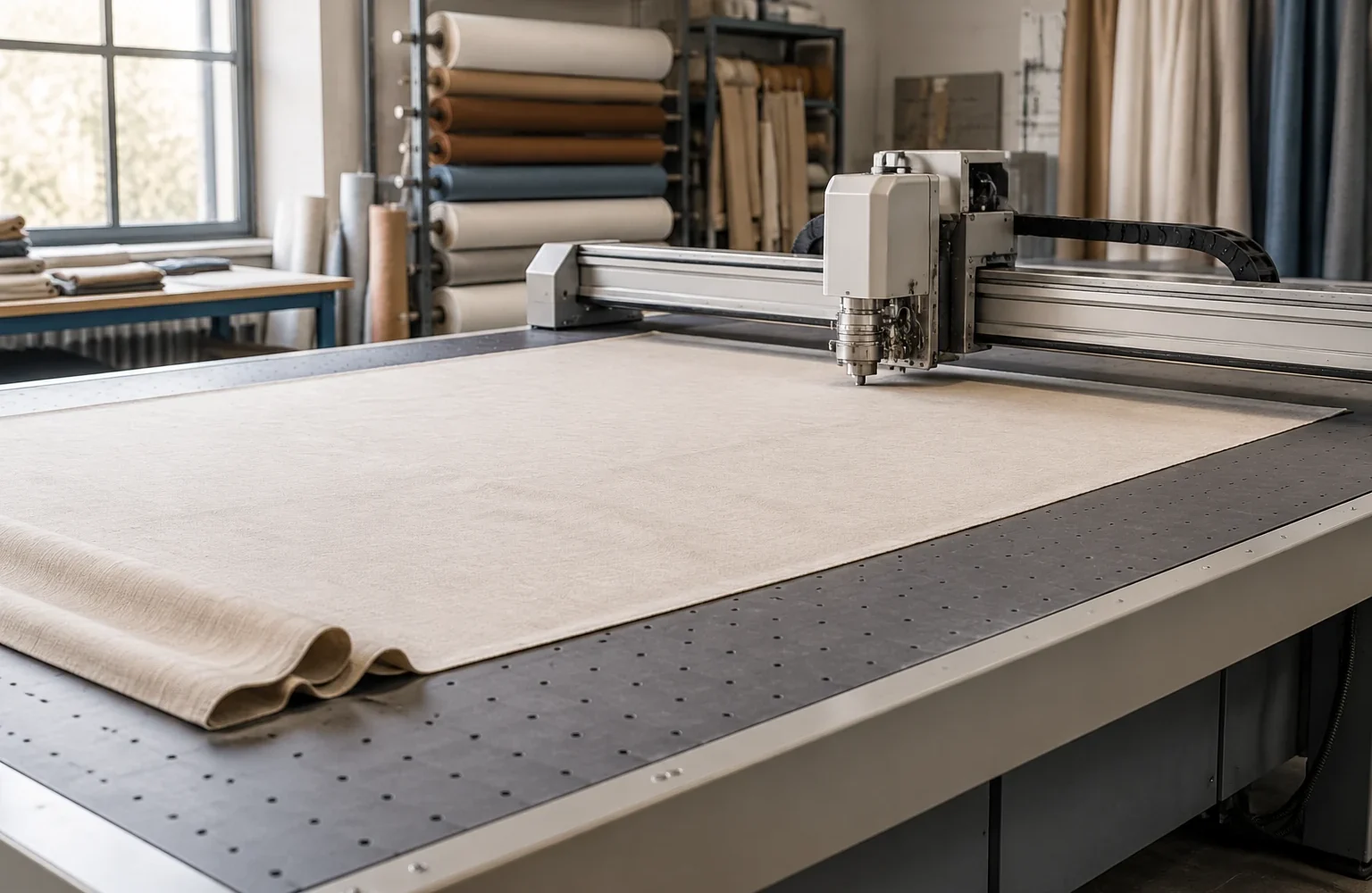

Статический раскройный стол с вакуумной фиксацией удерживает материал за счёт разницы давления между рабочей зоной и окружающей средой. На практике качество фиксации зависит не только от мощности вакуумного агрегата, но и от того, как устроен путь движения воздуха: от источника разрежения через каналы и распределительные элементы до поверхности, на которой лежит ткань. Если один участок этой цепи работает хуже, материал может смещаться даже при исправном приводе ножа или инструментальной головы.
Как устроен путь вакуума внутри раскройного стола
Основной принцип работы заключается в создании зоны пониженного давления под материалом. В статическом столе рабочая поверхность обычно имеет пористый или перфорированный слой, через который воздух отводится вниз. Материал перекрывает часть воздушного потока, и возникающее усилие прижимает его к поверхности.
Путь воздуха начинается от вакуумного агрегата и проходит через соединительные магистрали к внутренним каналам корпуса стола. Эти каналы распределяют разрежение не в одной точке, а по площади рабочего поля. Конструкция должна обеспечивать относительно равномерную передачу вакуума, поскольку локальное усиление или ослабление потока влияет на устойчивость разных участков настила.
В документации конкретных комплексов описываются особенности конструкции и обслуживания воздушной системы. При этом параметры работы нельзя переносить между разными моделями оборудования: характеристики насоса, размеры зон и допустимые режимы определяются паспортом конкретного стола.
Инженерная заметка. Вакуум удерживает материал не за счёт «присасывания» отдельной точки, а благодаря распределённому перепаду давления. Поэтому даже небольшая утечка по большой площади может заметно изменить результат фиксации.
Какие элементы формируют систему фиксации
Вакуумная фиксация складывается из нескольких взаимосвязанных узлов:
- вакуумный источник, создающий поток воздуха;
- соединительные каналы и магистрали, передающие разрежение внутри конструкции;
- рабочий слой поверхности стола, через который проходит воздух;
- зоны распределения вакуума, влияющие на равномерность удержания материала;
- элементы контроля состояния системы, предусмотренные конструкцией оборудования.
Каждый элемент выполняет свою задачу. Если вакуумный агрегат исправен, но рабочая поверхность имеет повреждения или загрязнения, эффективность удержания снижается. Аналогично, хороший стол не сможет компенсировать проблемы в воздушной магистрали.
Почему поверхность рабочего поля влияет на силу удержания
Поверхность раскройного стола является частью воздушной системы. Её структура определяет, насколько свободно воздух проходит к каналам и насколько равномерно распределяется нагрузка на материал. Изменение состояния покрытия способно повлиять на стабильность фиксации.
Загрязнение мелкими волокнами, остатками материалов или технологической пылью может уменьшать проницаемость отдельных участков. Повреждение поверхности, деформация или нарушение однородности слоя также меняют характер воздушного потока.
При диагностике важно отделять проблему самой поверхности от неисправности других узлов. Например, слабое удержание только в одной зоне может указывать на локальную особенность рабочего поля, тогда как одинаковое снижение по всей площади требует проверки общей воздушной части системы.
Как проверить работу вакуумной фиксации без разбора оборудования
Проверка начинается с наблюдения за результатом работы, а не с вмешательства в конструкцию. Оператор оценивает, насколько стабильно материал удерживается в разных местах рабочего поля, есть ли повторяемые зоны смещения и изменяется ли поведение после подготовки поверхности.
Логика диагностики строится по цепочке: сначала исключают очевидные внешние причины, затем переходят к узлам передачи вакуума. Важно учитывать тип материала, его толщину, структуру и состояние настила. Один и тот же уровень удержания может быть достаточным для одного материала и недостаточным для другого.
Если оборудование имеет штатные средства контроля, их используют в соответствии с руководством производителя. Самостоятельное изменение внутренних настроек без данных конкретной модели может привести к неверной оценке состояния системы.
Влияние материалов на работу воздушной системы
Гибкие материалы для штор и оконных систем отличаются плотностью, толщиной и способностью пропускать воздух. Эти свойства напрямую влияют на взаимодействие с вакуумной поверхностью.
| Особенность материала | Влияние на фиксацию |
|---|---|
| Плотное полотно с низкой воздухопроницаемостью | Может создавать более выраженную зону удержания при правильном контакте с поверхностью. |
| Лёгкая или рыхлая ткань | Требует оценки равномерности потока, так как материал чувствительнее к локальным изменениям. |
| Материал с неоднородной структурой | Может давать различия в фиксации на отдельных участках. |
Поэтому в технических руководствах параметры работы привязываются к конкретному оборудованию и обрабатываемому материалу. Универсального режима вакуума для всех тканей не существует.
Какие особенности указываются в документации оборудования
Руководство по статическому раскройному столу содержит сведения о конструкции, эксплуатации и обслуживании конкретного комплекса. В таких документах обычно разделяются механические узлы, воздушная система и требования к рабочему состоянию оборудования.
Особенно важно учитывать, что описание одной модели не является общей инструкцией для всех статических столов. Отличаться могут схема распределения воздуха, устройство поверхности, способы контроля и требования к обслуживанию.
При настройке или проверке необходимо использовать технический лист именно установленного оборудования. Это позволяет учитывать реальные конструктивные особенности, а не применять предположения по аналогии.
Типовые причины снижения качества фиксации
Нестабильное удержание материала чаще всего связано не с одним элементом, а с нарушением согласованной работы всей системы. Среди возможных причин можно выделить загрязнение поверхности, изменение состояния покрытия, особенности конкретного материала или проблемы в передаче воздушного потока.
Правильный поиск причины начинается с разделения симптомов. Если проблема появляется только на определённом типе ткани, следует учитывать свойства материала. Если изменение наблюдается на всех операциях, внимание переключают на состояние самой системы фиксации.
Конструкция вакуумного канала показывает, что раскройный стол является единым инженерным комплексом. Рабочая поверхность, воздушные каналы и источник разрежения работают как одна система, поэтому оценивать их нужно совместно.
