Статический раскройный комплекс как единая механическая система
Статический раскройный комплекс предназначен для выполнения операций раскроя на неподвижной рабочей поверхности. Его конструкция строится вокруг нескольких взаимосвязанных элементов: рабочего стола, системы удержания материала, режущего узла, направляющих и блока управления движением. Каждый узел выполняет свою функцию, но результат зависит от их согласованной работы.
При раскрое усилие от режущего инструмента проходит через несколько звеньев. Нож воздействует на материал, материал сопротивляется резанию, это сопротивление передаётся на рабочую поверхность, а стол должен сохранять геометрию без заметных смещений. Если один элемент теряет стабильность, ошибка проявляется уже на готовой детали: край может получить отклонение, а форма — отличаться от заданного контура.
Поэтому статический комплекс рассматривают не как отдельный механизм с ножом, а как систему передачи усилий и движения. Такой подход позволяет правильно оценивать назначение каждого узла и понимать причины ограничений оборудования.
Рабочий стол: основание для точности движения
Стол является базовым элементом комплекса. На нём размещается материал, формируется плоскость раскроя и задаётся траектория перемещения режущей головы. Конструкция должна одновременно выдерживать рабочие нагрузки и сохранять ровность поверхности.
В статических системах важную роль играет покрытие стола. Оно должно обеспечивать предсказуемое взаимодействие с материалом и инструментом. Слишком жёсткая поверхность может увеличивать сопротивление движению ножа, а неподходящее покрытие способно ускорять износ рабочих элементов.

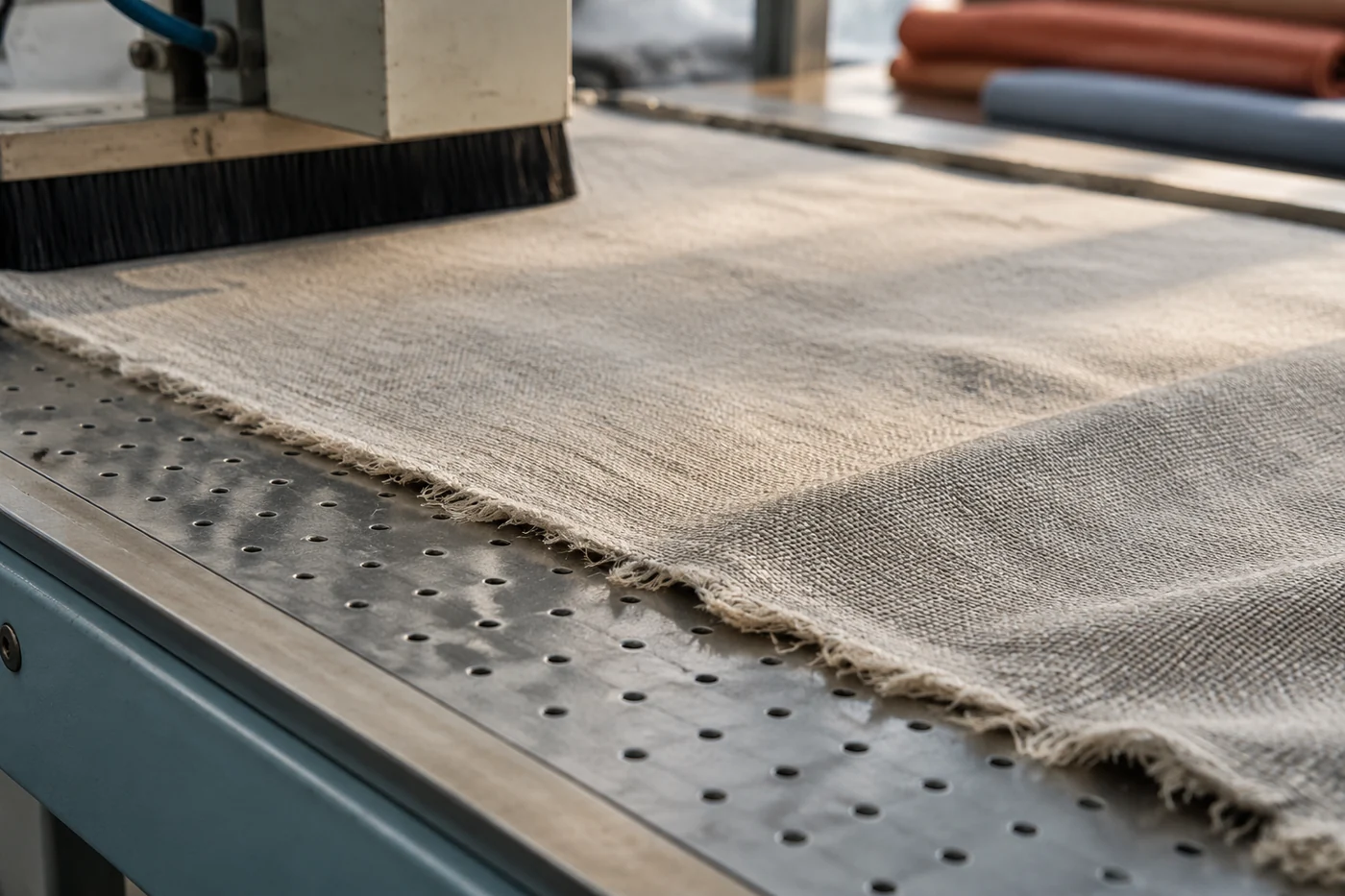

Во многих комплексах применяется пористая рабочая поверхность, через которую создаётся зона разрежения для удержания материала. Вакуумная фиксация не заменяет механическую точность машины, а решает другую задачу: уменьшает перемещение гибкого полотна во время резания.
Вакуумная фиксация: как удерживается гибкий материал
Ткани и другие гибкие материалы отличаются от жёстких листовых заготовок тем, что могут растягиваться, смещаться и образовывать складки. При движении ножа даже небольшое перемещение слоя относительно стола меняет фактический контур реза.
Система фиксации создаёт перепад давления между рабочей зоной и окружающей средой. Воздушный поток проходит через пористую поверхность и прижимает материал к столу. Эффективность такой фиксации зависит от состояния поверхности, плотности материала, количества слоёв и правильного выбора режима для конкретного комплекса.
Инженерная заметка: вакуумная система удерживает материал, но не исправляет ошибки подготовки полотна. Если материал уже имеет растяжение, перекос или неправильное положение на столе, фиксация только закрепит исходное состояние.
При оценке работы комплекса проверяют не только наличие вакуума, но и его взаимодействие с материалом. Конкретные параметры давления, допустимая высота настила и режимы работы определяются документацией конкретной модели.
Режущий узел и путь усилия от инструмента к детали
Режущий узел отвечает за непосредственное разделение материала. В статических комплексах могут использоваться разные типы инструментов, включая дисковые и вертикальные ножи. Выбор зависит от характеристик материала и задачи оборудования.
Нож должен двигаться по заданной траектории с сохранением положения относительно поверхности стола. Для этого важны состояние направляющих, точность перемещения и корректная настройка узлов, отвечающих за движение.
На результат влияет не только острота инструмента. Слишком большое сопротивление материала увеличивает нагрузку на режущий механизм, а неподходящий инструмент может ухудшить качество края. Поэтому параметры резания не являются универсальными: их проверяют по техническому описанию конкретной машины и по требованиям к обрабатываемому материалу.
Направляющие, привод и управление движением
Режущая голова перемещается по направляющим элементам, которые задают направление движения. Их задача — обеспечить повторяемость траектории при перемещении инструмента по рабочей зоне.
В конструкции комплекса можно выделить несколько уровней управления: механическое перемещение узлов, приводные элементы и электронную часть, которая задаёт последовательность движений. Для пользователя важен не отдельный компонент, а согласованность всей цепочки.
Проверка точности начинается с базовых признаков: отсутствия люфтов, стабильного движения головы, корректного положения инструмента относительно стола. Конкретные процедуры калибровки и обслуживания выполняют только по инструкции производителя оборудования, поскольку устройство разных комплексов может отличаться.
Как связаны материал, инструмент и конструкция комплекса
Один и тот же раскройный комплекс может работать с разными материалами, но условия работы меняются. Плотность, структура и упругость полотна влияют на сопротивление резанию и требования к фиксации.
| Элемент системы | Основная задача | Что зависит от материала |
|---|---|---|
| Рабочий стол | Создать стабильную поверхность раскроя | Требования к контакту и поддержке полотна |
| Вакуумная фиксация | Уменьшить смещение материала | Эффективность удержания разных слоёв |
| Режущий инструмент | Разделить материал по траектории | Выбор инструмента и рабочих настроек |
| Управление движением | Обеспечить повторяемость перемещений | Необходимая точность зависит от задачи |
Поэтому оценивать оборудование только по типу ножа неправильно. Производительность и качество определяются сочетанием конструкции стола, фиксации, режущего узла и управления.
Проверка комплекса перед оценкой работы
Диагностику статического раскройного комплекса начинают с общей картины, а не с отдельного узла. Сначала оценивают состояние рабочей зоны и размещение материала, затем проверяют работу фиксации и движение режущей системы.
- Состояние поверхности стола и отсутствие факторов, мешающих ровному размещению материала.
- Работу системы удержания и соответствие выбранного режима конкретному материалу.
- Свободное перемещение режущего узла без признаков нестабильности движения.
- Соответствие настроек и процедур данным технической документации оборудования.
Если результат раскроя отличается от ожидаемого, причина может находиться не в одном месте. Возможны варианты, связанные с фиксацией, подготовкой материала, состоянием инструмента или настройками движения. Подтверждать причину нужно последовательной проверкой каждого элемента, а не заменой одного узла без анализа.
Почему конструкцию важно рассматривать целиком
Статический раскройный комплекс является примером оборудования, где точность появляется из взаимодействия нескольких механизмов. Стол задаёт опору, вакуум удерживает материал, режущий узел преобразует движение в рез, а система управления обеспечивает повторяемость.
Такое устройство объясняет, почему отдельное улучшение одного элемента не всегда меняет общий результат. Более производительный нож не компенсирует нестабильную фиксацию, а мощная система удержания не заменяет точность перемещения. Рабочие характеристики комплекса определяются всей цепочкой передачи усилия и движения.
