Вакуумная фиксация на статическом раскройном столе нужна не для изменения свойств материала, а для временного удержания полотна в стабильном положении во время работы оборудования. Система создаёт разрежение под рабочей поверхностью, а воздух проходит через материал стола и доступные участки настила. Чем устойчивее воздушный поток и равномернее контакт материала с поверхностью, тем надёжнее удержание.
Принцип работы вакуумной фиксации через движение воздуха
Основной путь усилия в такой системе начинается с вакуумного агрегата. Он удаляет воздух из зоны под рабочей поверхностью, после чего атмосферное давление прижимает материал к столу. Само удержание возникает не из-за механического зажима, а из-за разницы давлений между верхней и нижней сторонами материала.
Важны несколько последовательных элементов: поверхность стола, её воздухопроницаемость, каналы или полости внутри конструкции, соединения с вакуумным источником и состояние уплотняющих участков. Если один из элементов меняет сопротивление воздушному потоку, итоговое усилие фиксации может уменьшиться.

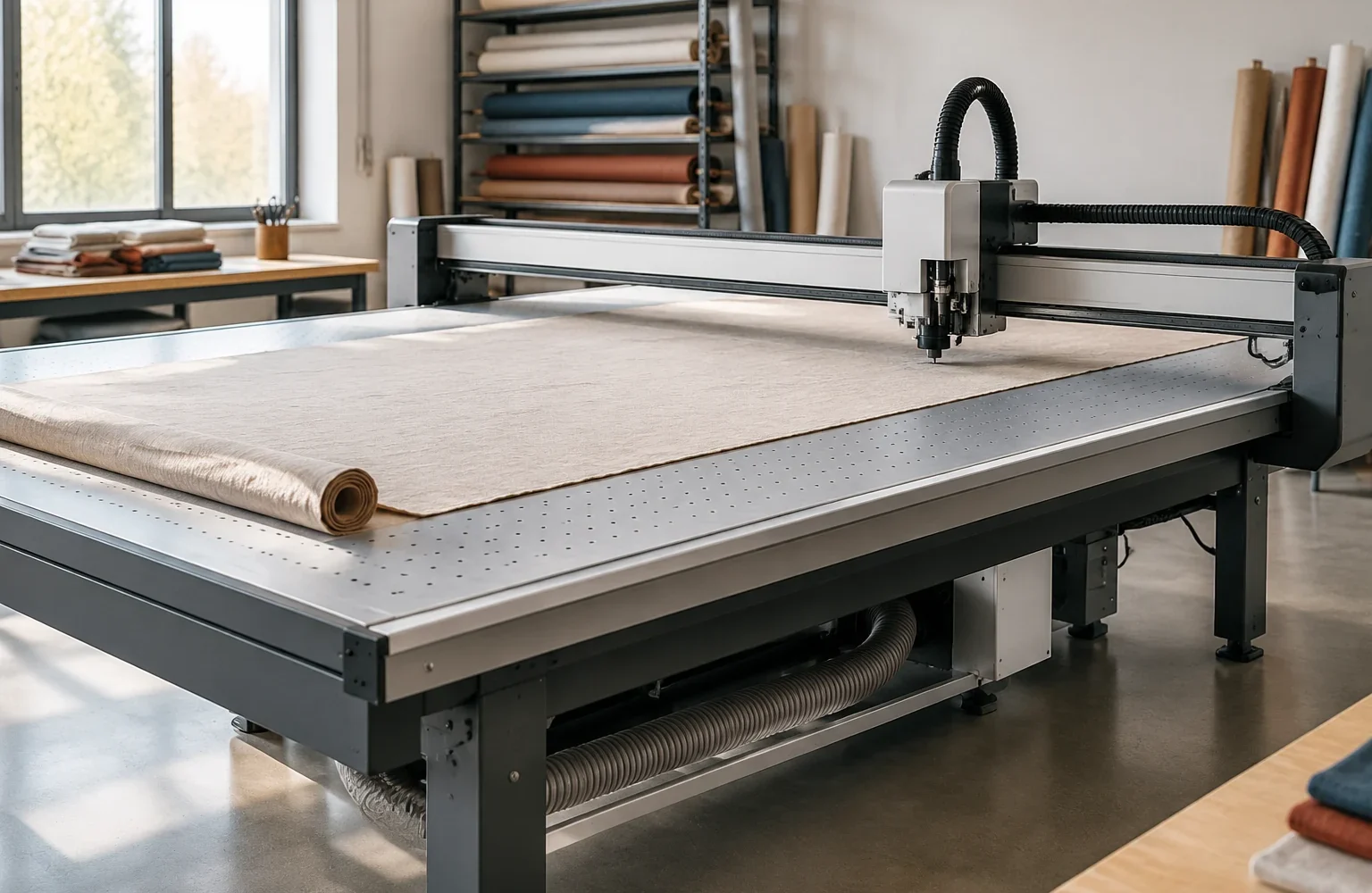

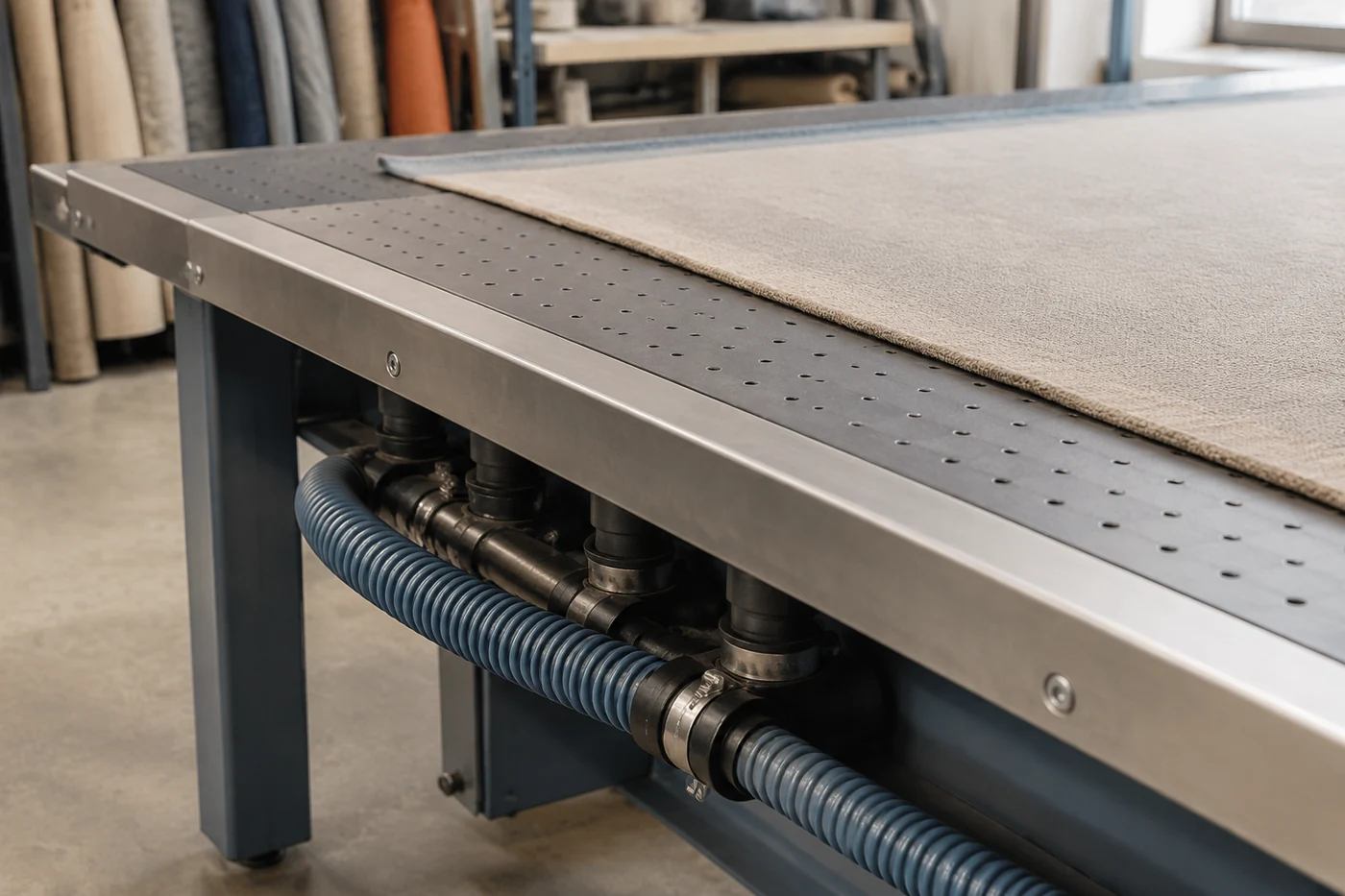

На статических столах применяют пористые или специальные рабочие покрытия, через которые воздух проходит в расчётном направлении. При этом материал для раскроя остаётся на поверхности без необходимости дополнительного прижима. Конкретная конструкция зависит от модели оборудования, поэтому описание одного комплекса нельзя автоматически переносить на другой.
Инженерная заметка: удержание определяется не только мощностью вакуумного источника. На результат влияют площадь открытого подсоса воздуха, сопротивление покрытия стола, плотность прилегания материала и состояние соединений системы. Поэтому одинаковая настройка может давать разный эффект на разных столах и с разными материалами.
Проверка перед настройкой: от внешнего осмотра к причине
Настройку вакуумной фиксации начинают с проверки фактического состояния системы, а не с изменения параметров. Если материал держится хуже обычного, сначала нужно определить, проблема связана с подачей воздуха, рабочей поверхностью или условиями контакта.
Последовательность проверки может выглядеть так:
- осмотреть рабочую поверхность стола и убедиться, что покрытие не изменило состояние из-за загрязнений, повреждений или износа;
- проверить соединения между столом и вакуумной частью системы по инструкции конкретного оборудования;
- сравнить поведение фиксации на разных участках поверхности, чтобы понять, локальная ли это проблема или общая;
- уточнить по технической документации модели доступные настройки и допустимые режимы работы.
Такой порядок помогает отделить неисправность узла от особенностей самого материала. Например, плотное полотно и лёгкая тонкая ткань могут по-разному взаимодействовать с одной и той же поверхностью из-за различий в структуре и способности пропускать воздух.
Причины снижения удержания материала
Ослабление фиксации обычно связано с изменением условий прохождения воздуха. Одна из распространённых причин — нарушение равномерности потока через рабочую зону. Если часть поверхности стала менее проницаемой или появились участки с другим сопротивлением, материал может удерживаться неодинаково.
Другой фактор — состояние контакта между материалом и столом. Складки, неплотное прилегание или особенности структуры полотна создают дополнительные пути для подсоса воздуха. В результате часть создаваемого разрежения расходуется не на прижим материала, а на компенсацию утечек.
Также значение имеет соответствие покрытия и обрабатываемого материала. Поверхность, рассчитанная на один диапазон задач, не обязательно будет обеспечивать одинаковое качество фиксации с другим типом ткани или слоёв. Производитель оборудования обычно указывает ограничения и рекомендации для конкретной конфигурации.
Какие элементы системы требуют контроля
При диагностике важно рассматривать вакуумную фиксацию как набор связанных узлов. Проверка только одного компонента не всегда показывает причину изменения работы.
| Элемент | Что влияет на фиксацию | Что проверяют |
|---|---|---|
| Рабочая поверхность | Распределение воздушного потока и контакт материала | Состояние покрытия и соответствие документации оборудования |
| Соединения вакуумного контура | Потери воздуха между узлами | Целостность и правильность подключения по руководству модели |
| Вакуумный источник | Создание необходимого разрежения | Работу узла в пределах параметров, указанных производителем |
Такая проверка не означает разбор оборудования. Для пользователя или оператора важнее выявить признаки изменения работы и сопоставить их с рекомендациями из технических материалов. Доступные действия зависят от конструкции конкретного стола.
Почему настройки нельзя переносить между моделями
Внешне похожие раскройные столы могут иметь разную архитектуру вакуумной системы. Отличаться могут размеры рабочей зоны, устройство внутренних каналов, характеристики покрытия и способ распределения воздуха.
Поэтому значение параметра, подходящее для одной машины, не становится универсальным правилом. Даже при работе с похожими материалами необходимо учитывать конструкцию оборудования и указания производителя. Если точные данные по режимам, нагрузкам или настройкам отсутствуют, их следует проверять по техническому листу или руководству именно своей модели.
Особенно важно учитывать различия при переходе между материалами. Ткань для штор, технические текстильные полотна и многослойные материалы имеют разную плотность и воздухопроницаемость. Один и тот же уровень вакуума может приводить к разному результату без изменения самого оборудования.
Связь материала и поверхности стола

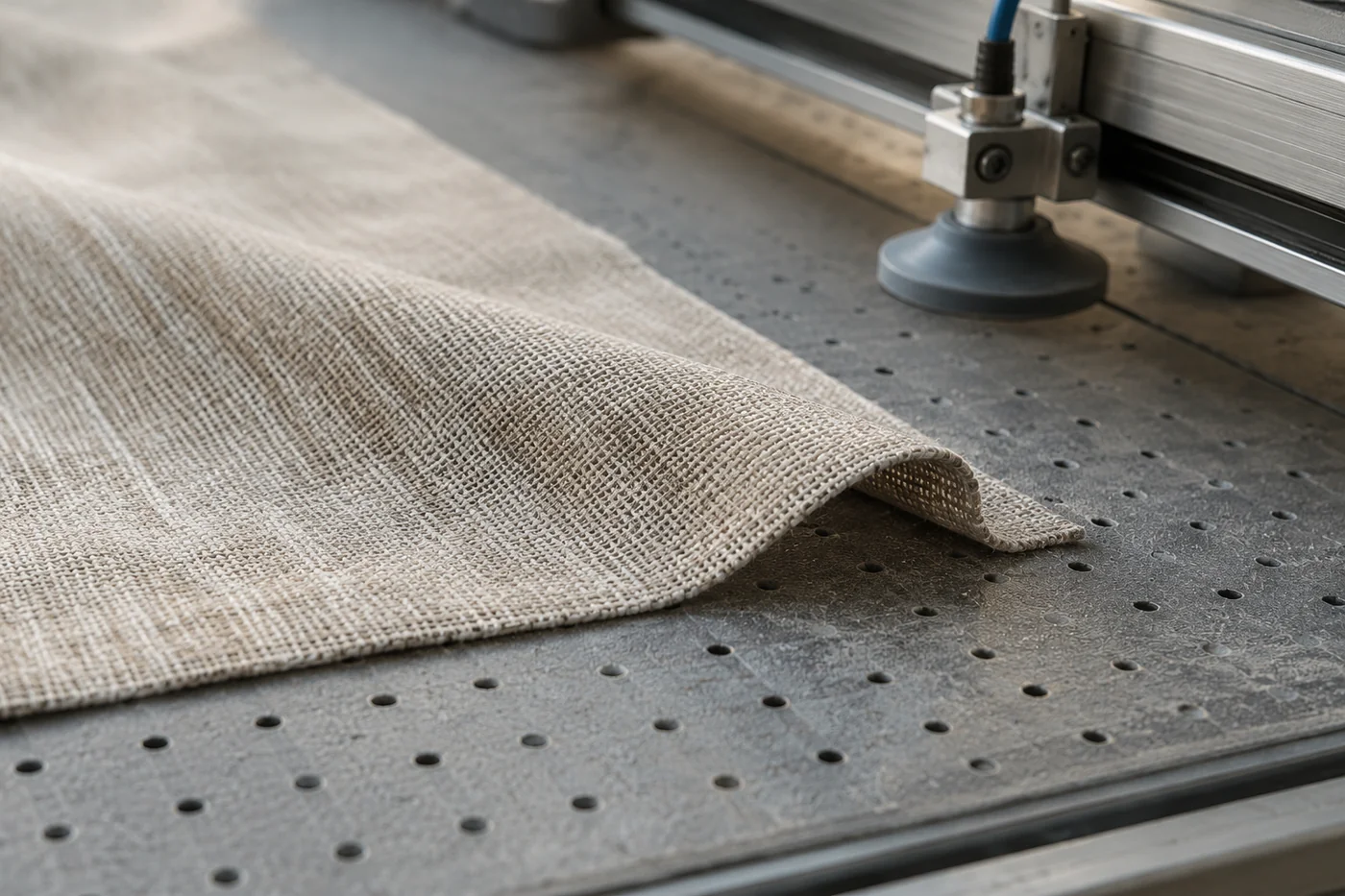

Работа вакуумной фиксации зависит от пары «стол — материал», а не только от одного из элементов. Материал с высокой воздухопроницаемостью требует другого подхода к оценке удержания, чем плотное полотно с малым количеством воздушных каналов.
При проверке важно смотреть не только на то, удерживается ли край материала. Значение имеет равномерность фиксации по всей рабочей зоне, потому что локальные изменения могут указывать на различное состояние поверхности или распределение потока.
Если оборудование используется для разных групп материалов, параметры работы нужно подтверждать по документации и фактическим результатам на конкретной конфигурации. Универсальной настройки для всех случаев не существует.
Логика безопасной настройки системы
Корректная настройка начинается с понимания задачи: система должна обеспечить устойчивое положение материала в рамках возможностей оборудования. Сначала определяют, что именно изменилось в работе, затем проверяют состояние узлов, после чего обращаются к параметрам, разрешённым документацией.
Такой подход снижает риск ошибочного изменения настроек, когда причина находится не в регулировке, а в состоянии поверхности, соединений или особенностях материала. Для каждого статического раскройного комплекса действуют свои технические ограничения, поэтому окончательные значения всегда должны соответствовать паспорту и руководству конкретной модели.
