Цифровое задание на раскрой — это не просто файл с контуром будущего изделия. В производственном процессе оно связывает данные о заказе, материале, размерах, способе обработки и последующих операциях. Ошибка на этом этапе часто проявляется уже после раскроя, когда изменить исходное полотно невозможно без потерь.
Подготовка задания нужна для того, чтобы оборудование получило понятную последовательность действий: какой материал обрабатывать, какую геометрию получить, как обозначить детали и какие сведения передать на сборку. При этом автоматизация не отменяет проверки исходных данных: она ускоряет выполнение корректного задания, но не исправляет неверные параметры.
Какие сведения проверяют перед запуском раскроя
Перед запуском операции сначала сверяют данные изделия. Проверка начинается с идентификации материала и заканчивается контролем того, совпадают ли цифровые параметры с технологической картой. В разных производствах состав полей может отличаться, поэтому конкретный набор данных определяют внутренними правилами и возможностями оборудования.
Обычно проверяют:
- вид материала, его направление, особенности поверхности и требования к расположению деталей;
- размеры готового изделия и связанные с ними припуски или зоны обработки;
- количество деталей, их назначение и соответствие этапам дальнейшей сборки;
- маркировку элементов, чтобы после раскроя их можно было сопоставить с заказом;
- соответствие выбранного режима обработки характеристикам материала.
Особое внимание уделяют гибким материалам. Ткань может иметь направление рисунка, ворс, изменение поведения при натяжении или другие свойства, которые влияют на раскладку. Цифровой контур сам по себе не учитывает физику полотна, если эти ограничения не внесены в подготовительные данные.
Связь параметров изделия и операционного задания
Операционное задание должно переводить описание изделия в последовательность действий оборудования. Для этого между конструкторскими данными и раскроем появляется технологический слой: правила размещения деталей, обозначения, шаблоны операций и контрольные параметры.
Например, ширина и высота шторы определяют геометрию деталей, но не всегда полностью описывают будущую обработку. Нужно учитывать способ соединения элементов, направление материала и требования следующего этапа производства. Если эти сведения отсутствуют, оператор получает контур без необходимого контекста.
Цифровая система полезна тем, что позволяет сохранять связь между этапами. Информация о задании может использоваться для маркировки деталей, контроля прохождения операций и анализа отклонений. При этом аналитические инструменты помогают искать причины простоев или повторяющихся ошибок, но требуют корректных исходных данных и понятной структуры учёта.

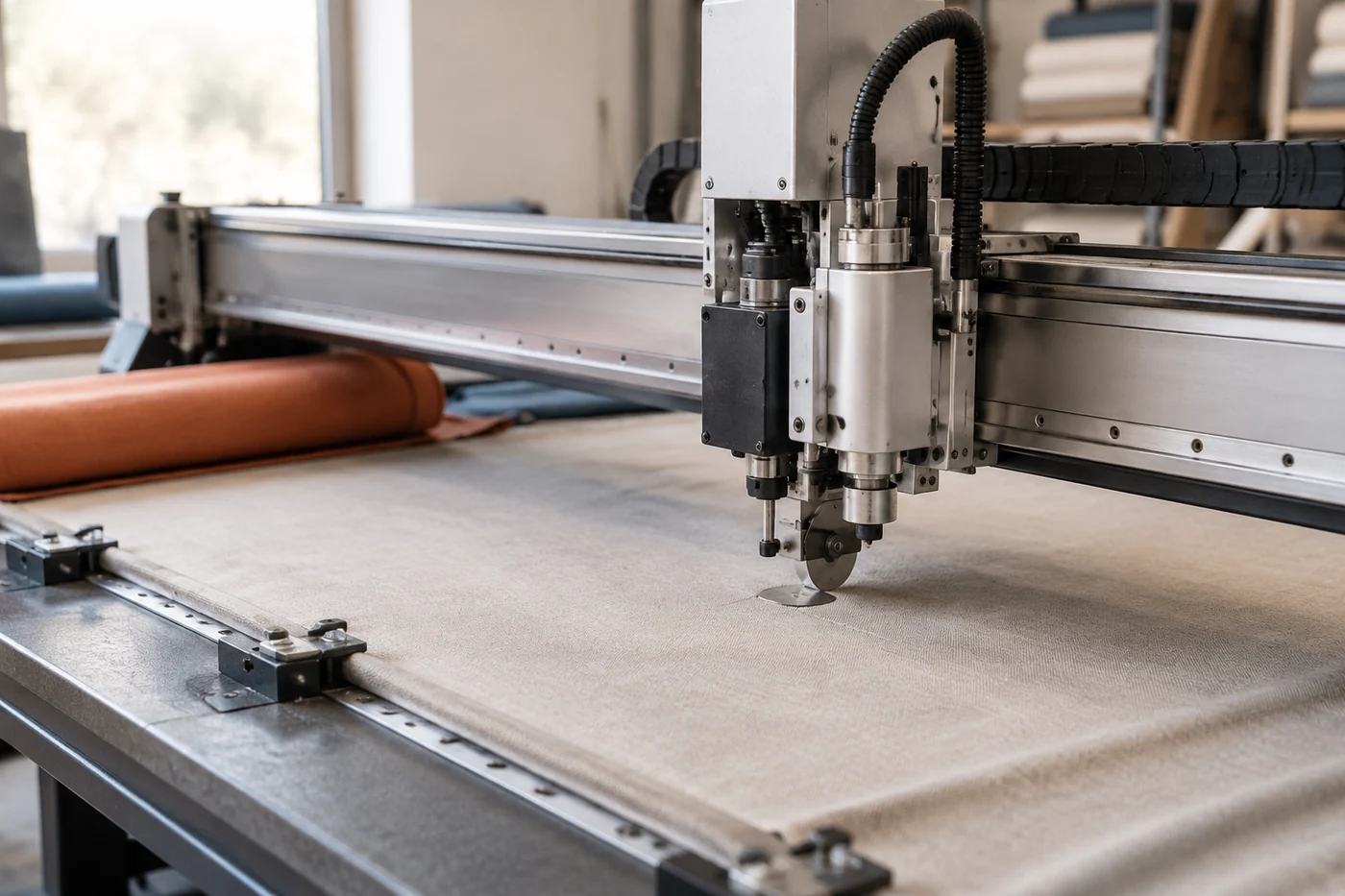

Инженерная заметка. Раскройный комплекс работает только в пределах переданных ему данных. Например, статический раскройный стол фиксирует гибкий материал вакуумом через рабочую поверхность, но выбор инструмента и режима зависит от конкретного материала и толщины. Параметры одной машины нельзя автоматически переносить на другое оборудование.
Последовательность подготовки цифрового задания
Подготовку лучше разделять на этапы, чтобы ошибка не переходила из одного процесса в другой.
Сначала создают или проверяют цифровую модель изделия. На этом этапе важны геометрия деталей, количество элементов и их взаимное соответствие. Затем к модели добавляют технологические сведения: материал, правила размещения, обозначения и требования к дальнейшей обработке.
После этого выполняют проверку перед передачей на оборудование. Оператор или технолог сравнивает данные задания с исходной документацией и физическим материалом. Если обнаружено расхождение, запуск откладывают до выяснения причины.
Финальный этап — передача задания на раскройный комплекс и контроль первого результата. Даже при стабильном цифровом процессе полезно проверять начальную операцию после изменения материала, шаблона или технологической последовательности.
Ошибки при неполной подготовке данных
Одна из частых проблем — отсутствие части параметров. Например, в задании есть размеры деталей, но нет информации о направлении материала. Оборудование выполнит указанную геометрию, однако результат может не соответствовать требованиям сборки.
Другой тип ошибки связан с несогласованностью данных между участками производства. Если обозначение детали в цифровом задании отличается от маркировки на сборке, возникает риск неправильного соединения элементов. Такие проблемы особенно заметны при большом количестве однотипных изделий.
Также встречаются ошибки из-за использования устаревших шаблонов. Автоматизация делает повторяемые операции быстрее, но требует контроля версии данных. Перед запуском важно убедиться, что используется актуальное задание, а не предыдущий вариант с похожим названием.
Когда нужна ручная проверка перед обработкой
Ручная проверка необходима не только при ошибках, но и в ситуациях, где требуется технологическая оценка. К таким случаям относятся новые материалы, нестандартная конструкция изделия, изменение способа обработки или переход на другое оборудование.
Особенно внимательно проверяют задания, в которых цифровая модель не может полностью описать поведение материала. Гибкие полотна отличаются от жёстких листовых материалов: на результат влияют натяжение, структура и расположение элементов.
Также ручная проверка нужна после изменений в процессе. Если заменён инструмент, изменён шаблон или обновлены правила подготовки задания, сначала оценивают небольшой объём работы. Это позволяет выявить несоответствия до массовой обработки.
Как использовать данные для контроля процесса
После запуска цифровое задание становится источником информации о ходе производства. Можно отслеживать, какие операции выполнены, где появляются задержки и на каком этапе возникают повторяющиеся отклонения. Однако полезность таких данных зависит от точности регистрации событий.
Анализ производственных данных не заменяет технолога, который понимает причины дефектов. Если система показывает отклонение, необходимо сопоставить его с материалом, настройками процесса и действиями операторов. Только после этого можно принимать решение об изменении подготовки задания.
Таким образом, качественная настройка цифрового задания строится не вокруг автоматического запуска, а вокруг согласованности данных. Оборудование выполняет заданную операцию, а стабильность результата определяется тем, насколько точно описаны изделие, материал и последовательность производства.
