Рабочая база как часть точного процесса сборки
При изготовлении рулонных, римских и карнизных систем результат зависит не только от качества отдельных компонентов. Профиль, труба, тканевое полотно, приводные элементы и крепёж должны занимать заданное положение в момент операции. Это положение обеспечивает не сам мастер, а вся система рабочего места: опоры, упоры, направляющие, фиксаторы и поверхность, на которой выполняется сборка.
Сборочное основание воспринимает усилия от ручного инструмента, давления при фиксации деталей и собственного веса длинных элементов. Если база меняет форму под нагрузкой, оператор каждый раз получает немного другую геометрию. Ошибка может быть небольшой при одной операции, но при повторении на серии изделий она становится заметной: меняется положение крепёжных точек, неравномерно устанавливаются элементы, появляется разброс по длине или положению узлов.
Жёсткость основания означает способность сохранять форму при приложенной нагрузке. Это не только прочность материала. Важны конструкция опор, расстояние между ними, соединения элементов рамы и состояние направляющих поверхностей.
Какие деформации возникают у недостаточно жёсткой базы
Самый распространённый тип изменения формы — прогиб. Он возникает, когда длинный профиль или труба лежат на опорах, а нагрузка распределена неравномерно. Центральная часть элемента может опуститься сильнее, чем зоны рядом с опорами. При последующей установке деталей оператор ориентируется уже на изменённое положение.
Другой тип — перекос. Он появляется, если разные участки основания имеют различную жёсткость или соединения допускают небольшой люфт. В этом случае поверхность остаётся внешне ровной, но отдельные точки позиционирования смещаются относительно друг друга.
Также возможны локальные вмятины и смещения в местах контакта. Например, упор может немного уйти под постоянным давлением, если его крепление рассчитано без достаточного запаса жёсткости. Для единичной сборки это может быть незаметно, но при регулярной работе меняет повторяемость операций.
Инженерная заметка. В учебном примере можно представить основание, которое под нагрузкой изменяет положение контрольной точки на доли миллиметра. Если такая точка используется для серии одинаковых операций, небольшое смещение становится причиной накопленного разброса. Реальные допустимые отклонения, нагрузки и требования определяют по документации конкретной оснастки и изделия.
Почему состояние оснастки влияет на повторяемость

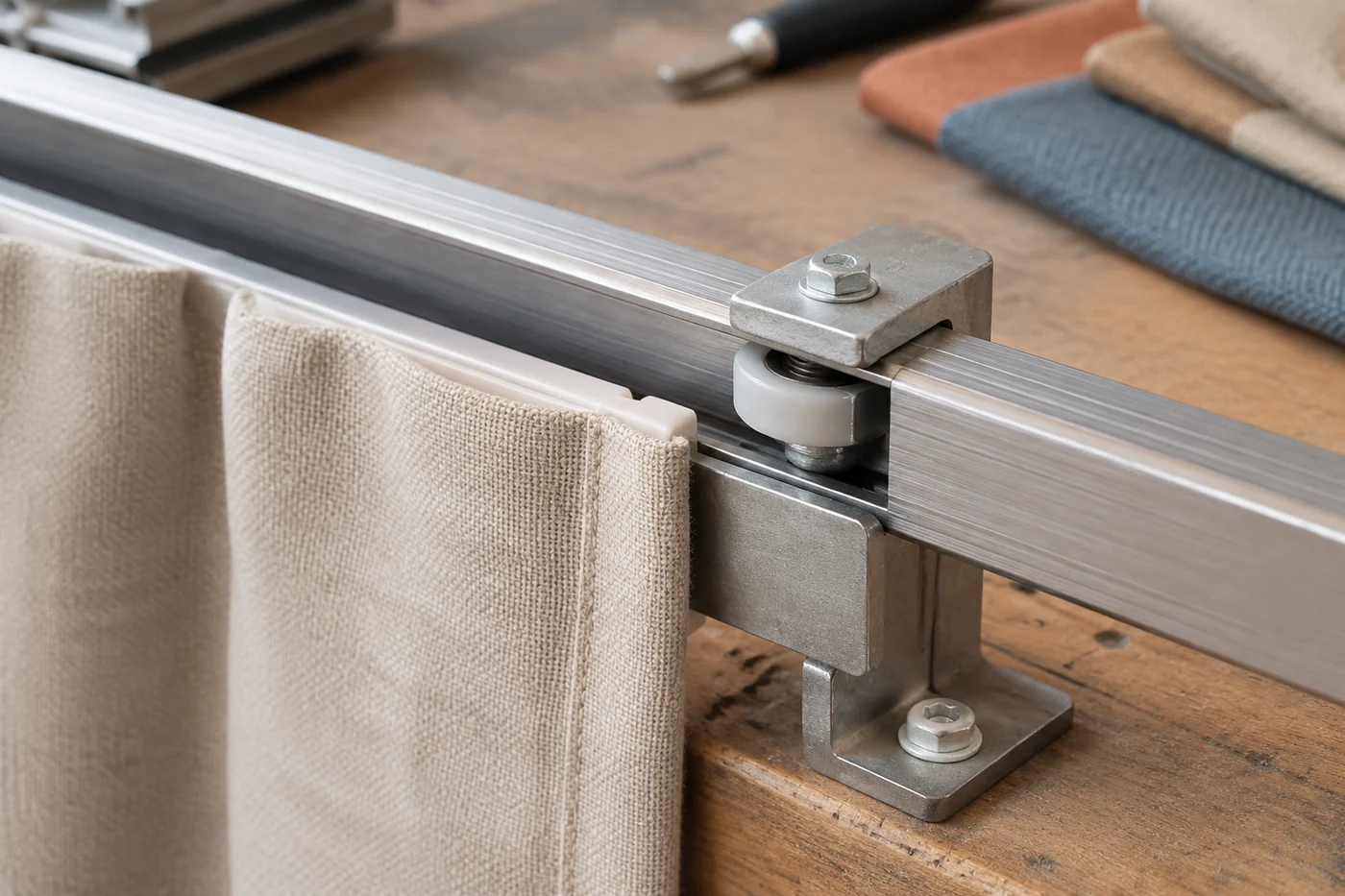

Оснастка задаёт не только место установки детали, но и повторяемую последовательность действий. Упор ограничивает положение, направляющая задаёт траекторию, фиксатор удерживает элемент во время операции. Если любой из этих элементов меняет состояние, меняется и результат.
Причина может быть не только в повреждении. На точность влияют загрязнение контактных поверхностей, износ подвижных соединений, ослабление креплений и изменение положения регулируемых элементов. Поэтому контроль рабочего места начинается не с измерения готового изделия, а с проверки самой базы.
Системы карнизов и других оконных конструкций часто состоят из совместимых элементов: профилей, соединителей, бегунков, стопоров и кронштейнов. Для таких систем важно сохранять правильное положение деталей во время подготовки и сборки. Параметры совместимости и допустимые нагрузки относятся к конкретным компонентам, поэтому их нельзя переносить между разными моделями без проверки технической документации.

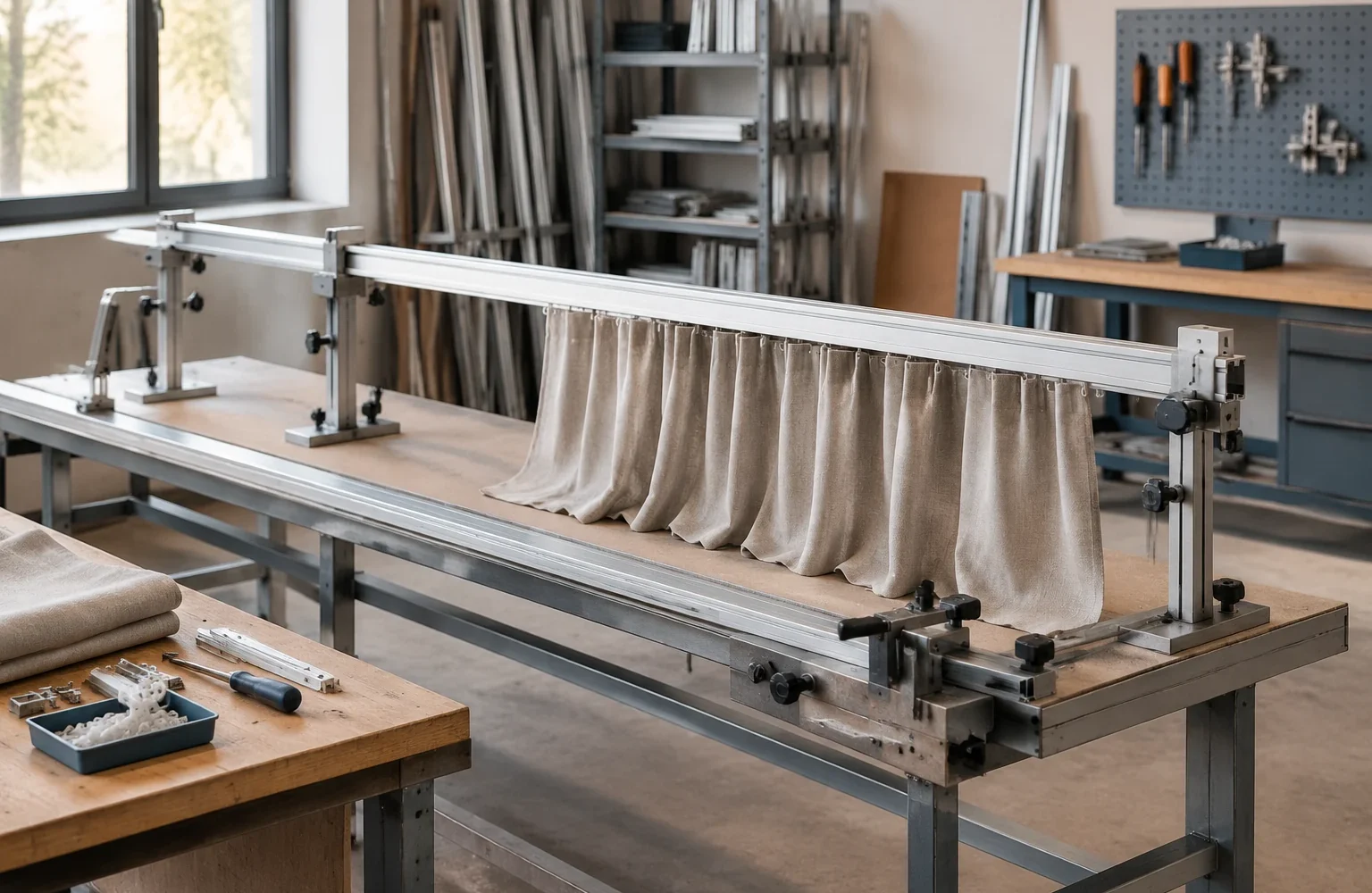

Какие элементы конструкции принимают основные нагрузки
Рабочее место можно рассматривать как цепочку передачи усилия. Нагрузка от действия оператора сначала попадает на инструмент или фиксатор, затем передаётся на опорные элементы и раму, а после уходит в основание стола или стенда.
| Элемент | Функция | Что проверяют |
|---|---|---|
| Опоры профиля или трубы | Поддерживают длинные детали и ограничивают прогиб | Положение, устойчивость, отсутствие люфта |
| Упоры и направляющие | Задают повторяемую точку установки | Чистоту поверхности, фиксацию, износ контакта |
| Рама и соединения стенда | Сохраняют геометрию рабочего места | Жёсткость соединений и отсутствие смещения |
Важна не максимальная масса, которую может выдержать конструкция, а сохранение геометрии при типовых рабочих усилиях. Основание может быть достаточно прочным и одновременно недостаточно точным, если оно заметно меняет положение деталей во время операции.
Как проверяют влияние основания на точность операций
Проверка начинается с выявления повторяющегося признака. Если одинаковые изделия получают разные положения элементов, необходимо определить, меняется ли сама деталь, инструмент или рабочая база.
Логика проверки обычно строится вокруг нескольких вопросов: сохраняется ли положение упоров после серии операций, нет ли перемещения опор при нагрузке, одинаково ли устанавливается деталь в начале и конце рабочего цикла. Для этого используют контрольные измерения и наблюдение за состоянием оснастки, а не пытаются компенсировать проблему изменением сборки каждого изделия.
Для приводных и сложных систем дополнительно учитывают совместимость компонентов. Например, элементы рулонной системы проверяют как единую сборку: трубу, адаптеры, опоры, привод и тканевое полотно. Настройки привода или параметры конкретной системы нельзя переносить на другое оборудование без обращения к соответствующей инструкции.
Разница между жёсткостью, точностью и удобством работы
Эти понятия часто смешивают, хотя они описывают разные свойства. Жёсткость отвечает за сопротивление изменению формы. Точность показывает, насколько фактическое положение совпадает с требуемым. Удобство связано со скоростью и безопасностью выполнения операций.
Жёсткая база не гарантирует точность автоматически. Если упоры установлены неправильно, оператор будет получать стабильную, но неверную геометрию. И наоборот, точная настройка без достаточной жёсткости может давать результат только в момент проверки, но не при постоянной нагрузке.
Поэтому рабочее место проектируют как систему: основание должно сохранять форму, направляющие — задавать положение, а контрольные элементы — позволять обнаружить изменение состояния до того, как оно повлияет на серию изделий.
Ограничения при оценке рабочего основания
Универсальной величины жёсткости для всех сборочных мест не существует. Требования зависят от длины деталей, массы компонентов, способа фиксации и конструкции конкретной системы. Допустимые расстояния между опорами, нагрузки на крепления и другие параметры проверяют по техническому листу производителя оборудования или комплектующих.
При оценке нельзя заменять расчёт наблюдением только за одним изделием. Хороший результат одной сборки не показывает, насколько стабильно рабочее место сохраняет положение при повторении операций. Для технологического процесса важна не разовая точность, а способность оснастки одинаково выполнять свою функцию во всём цикле работы.
