Основные узлы рулонной системы и их взаимосвязь
Рулонная штора представляет собой не просто полотно на трубке, а последовательность элементов, которые должны работать как единый механизм. Главная задача конструкции — преобразовать усилие пользователя или привода во вращение вала и затем в контролируемое перемещение ткани вверх или вниз.

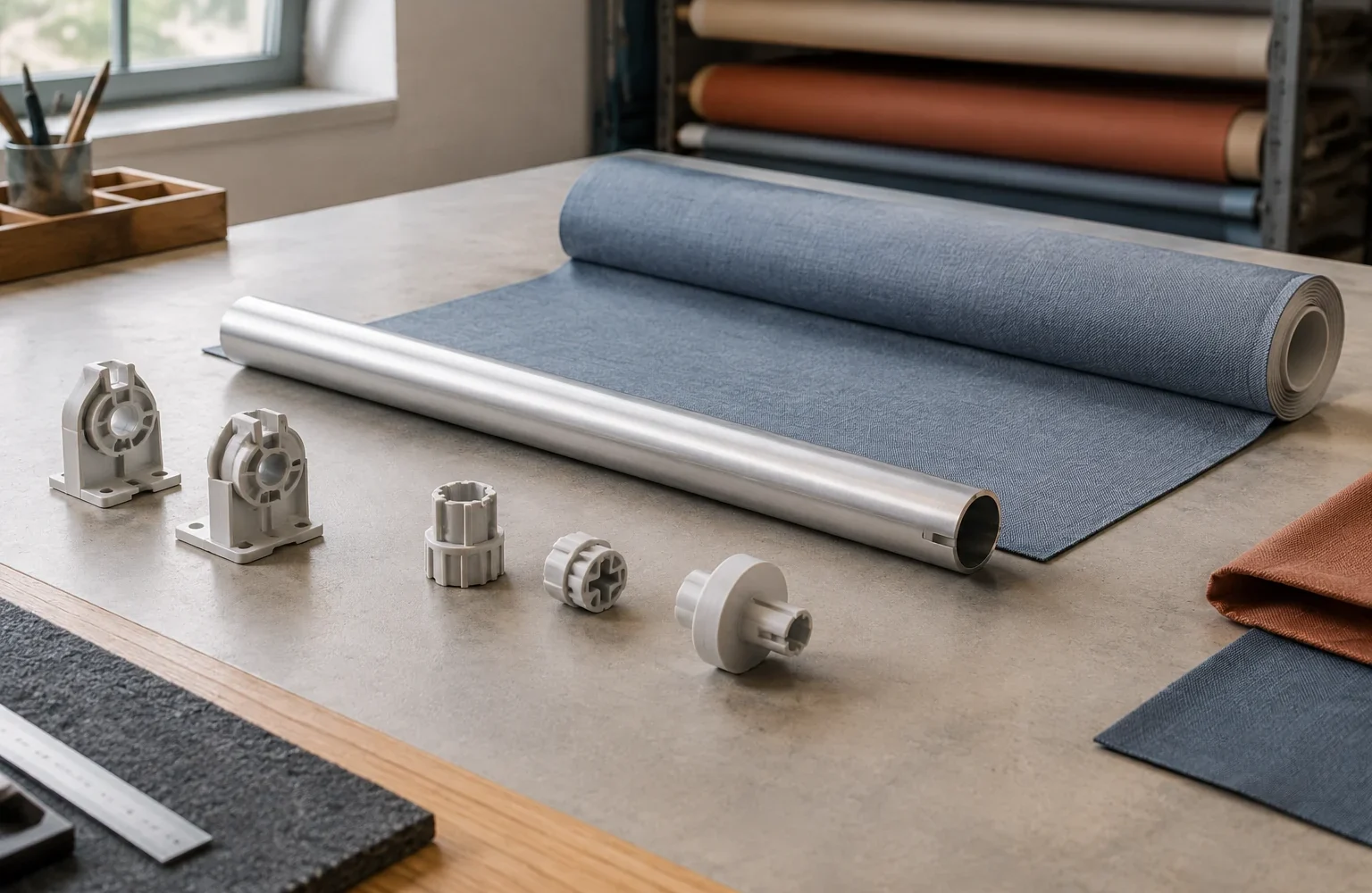

Базовый состав системы включает вал, две опоры или держатели, элементы соединения вала с механизмом управления, адаптеры, полотно и нижний отвес. В автоматизированных вариантах добавляется привод, но принцип передачи движения остаётся тем же: вращение должно без перекосов доходить до трубы, а труба должна равномерно наматывать материал.
Каждый узел влияет на соседние. Например, небольшая неточность установки опор меняет положение вала относительно окна. В результате ткань может наматываться с уходом в сторону, даже если сам материал и механизм исправны.
Как вал передаёт движение полотну
Вал является центральным вращающимся элементом системы. При подъёме полотна он принимает крутящий момент от механизма управления и передаёт его на ткань через точку крепления. Полотно наматывается на поверхность трубы несколькими слоями, поэтому важна не только сила вращения, но и геометрия намотки.
Ровная намотка зависит от нескольких условий: прямолинейности вала, правильного положения ткани относительно трубы, отсутствия повреждений на рабочих поверхностях и совместимости деталей. Если труба имеет деформацию или на ней есть неровности, первый слой намотки уже может задать неправильную траекторию для последующих слоёв.
Перед сборкой проверяют состояние трубы и мест соединения. В технической документации Louvolite для системы 1100 Lithium отдельно указывается необходимость отсутствия заусенцев и повреждений на трубе, а также проверки совместимости адаптеров, привода, опор и ткани как единой сборки.
Инженерная заметка. В рулонной системе важно рассматривать не отдельную деталь, а путь усилия: пользователь воздействует на цепь или привод, механизм создаёт вращение, вал передаёт его полотну, а отвес стабилизирует нижнюю часть. Любой промежуточный элемент может изменить результат движения.

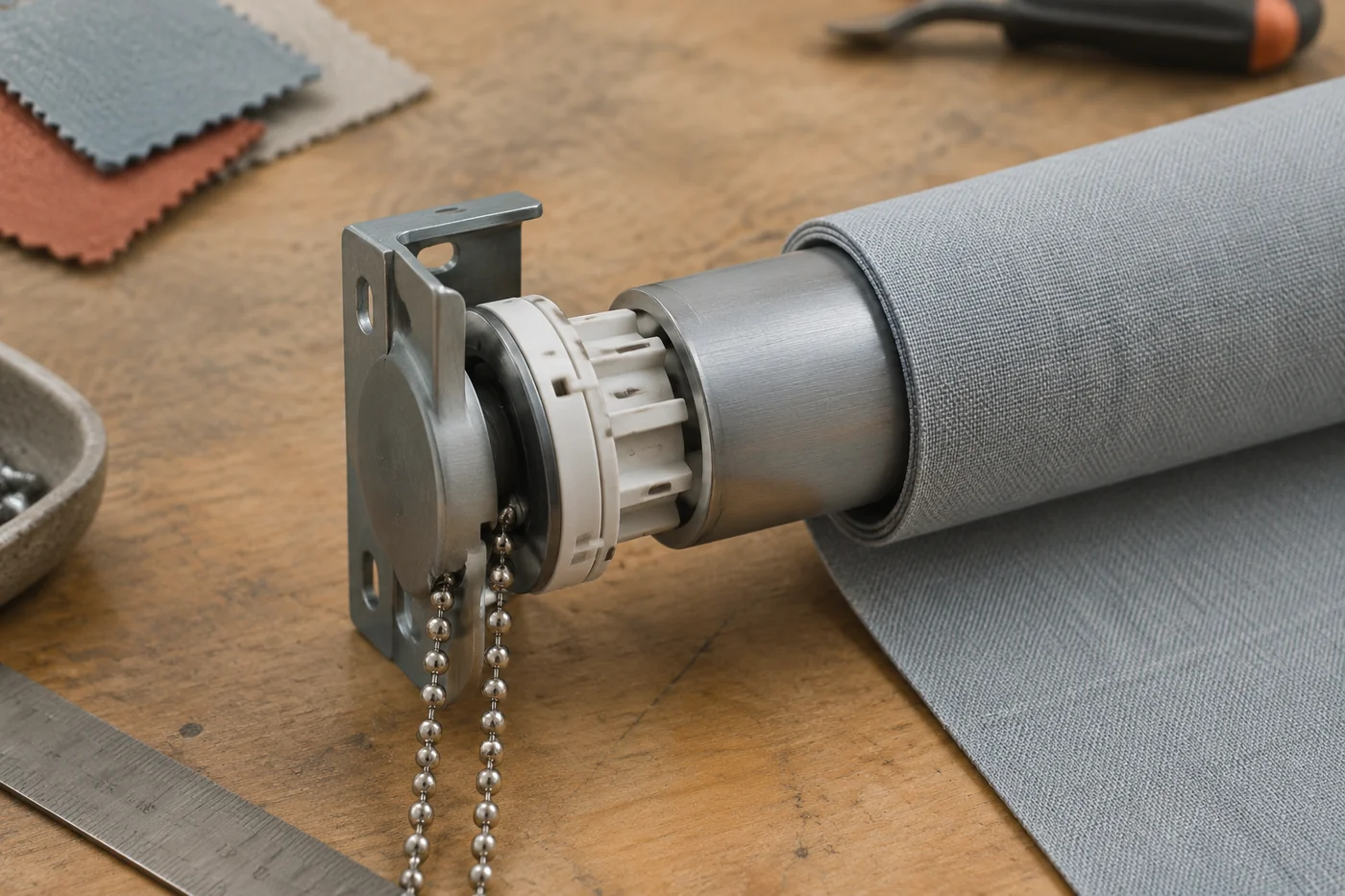

Роль опор и адаптеров в работе механизма
Опоры удерживают вал в рабочем положении и воспринимают нагрузки от вращения и веса полотна. Их задача не только закрепить трубу, но и сохранить её ось. Если расстояние между точками крепления или положение деталей выбраны неправильно, вал получает дополнительное сопротивление при вращении.
Адаптеры выполняют функцию соединительных элементов между валом, механизмом управления и другими компонентами. Они позволяют передать вращение без свободного хода, который приводит к задержкам или неравномерному движению.
При сборке нельзя оценивать один компонент отдельно от всей системы. Один и тот же механизм может работать по-разному с различными тканями, диаметрами труб и вариантами управления. Для автоматических систем подбор привода также зависит от нескольких параметров: массы полотна, геометрии трубы и конструкции самой системы. Такие значения проверяют по техническому листу конкретного решения, а не определяют только по ширине изделия.
Что влияет на плавность подъёма и опускания
Плавность хода появляется тогда, когда все элементы создают предсказуемое сопротивление движению. Основные причины изменения поведения системы связаны с механикой, а не только с механизмом управления.
- Соосность вала и правильное положение опор уменьшают боковые нагрузки при вращении.
- Качество крепления полотна влияет на начало намотки и последующее положение слоёв ткани.
- Жёсткость и структура материала определяют, как полотно ведёт себя при наматывании.
- Совместимость трубы, адаптеров и механизма управления влияет на передачу усилия.
При диагностике сначала проверяют простые причины: положение полотна на валу, наличие перекоса, состояние видимых соединений. Если внешних причин нет, переходят к проверке соответствия компонентов технической документации.
Различия тканей и их влияние на конструкцию

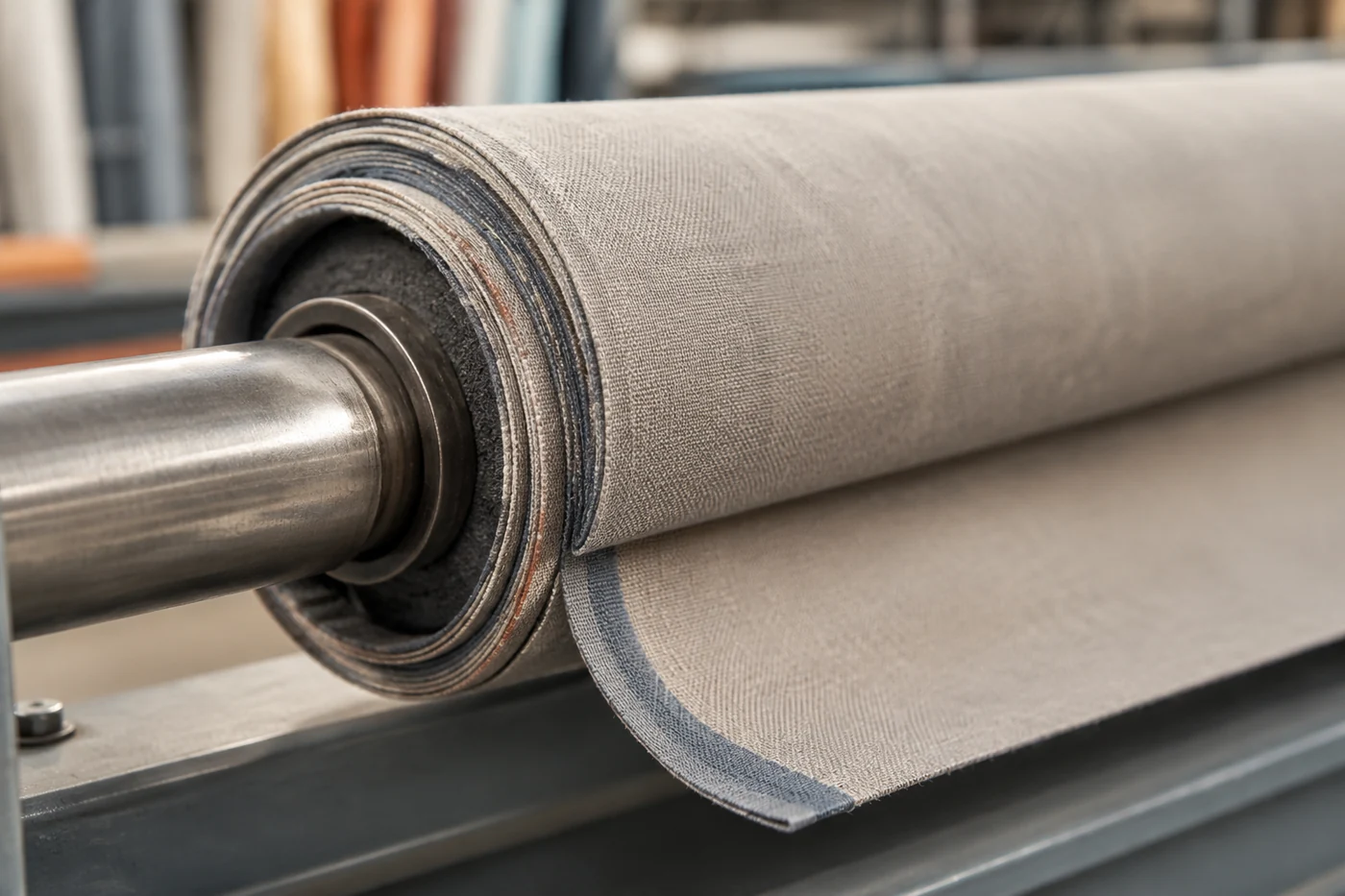

Материал полотна является частью механической системы. Его свойства влияют на массу, жёсткость, форму намотки и требования к подбору компонентов. Ткань не является пассивным элементом: при каждом цикле подъёма она меняет положение и создаёт нагрузку на вал и механизм.
Blackout-материалы и screen-ткани решают разные задачи и имеют разную структуру. Blackout обычно связан с необходимостью ограничения прохождения света, а screen — с управлением обзором и световым потоком через структуру с открытостью полотна. Сам по себе показатель открытости не позволяет сделать вывод обо всех оптических свойствах ткани, поэтому характеристики проверяют по техническому описанию конкретного материала.
При замене полотна важно учитывать не только его внешний вид, но и механическую совместимость с уже установленными узлами. Изменение материала может изменить условия работы вала и привода.
Как проверяют причины перекоса и неровного хода
Неровное движение рулонной системы не всегда означает неисправность одного конкретного элемента. Причину ищут по последовательности признаков: сначала наблюдают поведение полотна, затем проверяют расположение узлов и только после этого оценивают соответствие деталей.
| Признак | Возможные причины | Что подтверждают при проверке |
|---|---|---|
| Полотно уходит в сторону при намотке | Нарушение геометрии установки, положение ткани на валу, состояние соединений | Равномерность расположения вала и крепления полотна |
| Движение стало неравномерным | Несогласованность компонентов, дополнительное сопротивление вращению | Совместимость деталей и состояние механических соединений |
| Меняется положение нижнего края | Ошибка в намотке или особенности материала | Поведение полотна на полном цикле движения |
Такой подход позволяет отделить механическую причину от особенностей ткани или условий монтажа. Точные допустимые нагрузки, размеры и режимы работы определяют только по документации конкретной системы.
Почему рулонная система рассматривается как единый механизм
Надёжность рулонной конструкции определяется не отдельной «сильной» деталью, а согласованностью всех элементов. Вал должен соответствовать механизму управления, опоры должны сохранять его положение, а ткань должна подходить по своим характеристикам к выбранной конструкции.
Поэтому при проектировании или проверке системы рассматривают путь движения от управляющего усилия до полотна. Такой анализ помогает понять, где возникает изменение работы: в передаче вращения, в поддержании геометрии или в свойствах самого материала.
