Рулонная штора работает по простой схеме: полотно наматывается на вал, вал передаёт движение через цепной механизм или привод, а нижняя часть полотна сохраняет положение за счёт отвеса. Но стабильный ход возникает только тогда, когда все элементы находятся в одной геометрической системе. Любой перекос меняет распределение усилия по ширине ткани и постепенно влияет на намотку.
Главный вопрос при проектировании и сборке — не только выдерживает ли механизм нагрузку, а правильно ли направлено движение. Вал должен вращаться без лишнего сопротивления, ткань должна входить в намотку под одинаковым углом, а опоры должны удерживать ось вращения без смещения.
Как вал превращает вращение в движение полотна
Вал является рабочим элементом, на который передаётся момент от механизма управления. Когда вал вращается, ткань меняет положение: при подъёме она собирается вокруг трубы, при опускании разворачивается вниз. Качество движения определяется не только материалом трубы, но и тем, насколько равномерно ткань распределяется по поверхности.
Если один участок полотна наматывается плотнее другого, диаметр намотки по ширине становится неодинаковым. В результате одна сторона полотна проходит большее или меньшее расстояние за один оборот. Пользователь видит это как уход нижней планки в сторону или появление диагонального положения края.
Для проверки конструкции важно рассматривать вал и полотно как единую пару. Отдельно взятая деталь может выглядеть исправной, но при несовместимости размеров, адаптеров или креплений движение будет нарушено.

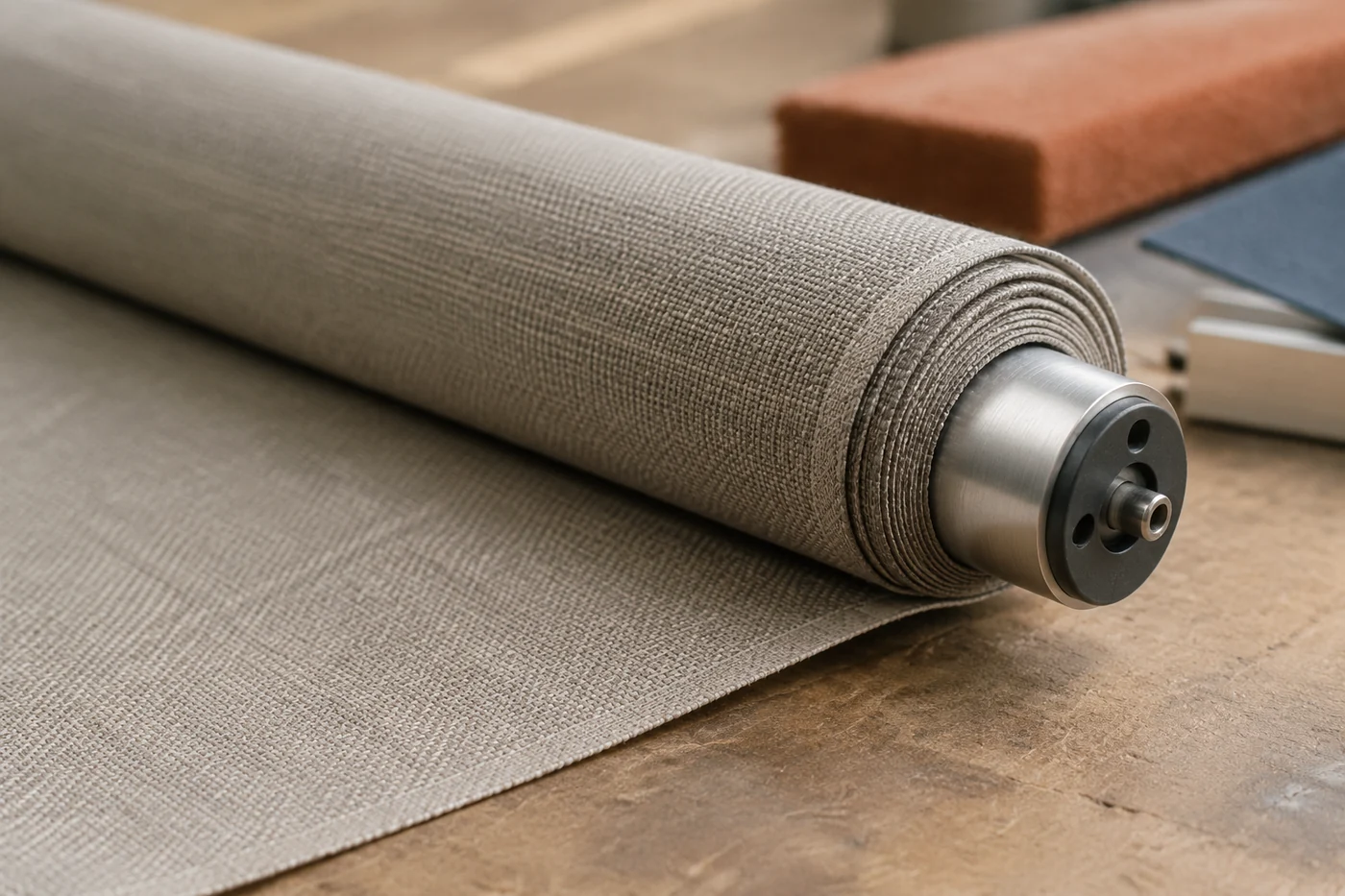

Почему ровная намотка зависит от положения ткани
Полотно должно начинать наматываться с правильного положения относительно вала. Даже небольшое отклонение в начале сборки создаёт первый слой намотки под углом. Дальше каждый следующий виток повторяет эту ошибку, поэтому проблема увеличивается по мере подъёма.
Особенно заметна связь между геометрией и поведением ткани у широких полотен или материалов с выраженной структурой. Плотная ткань, экранные материалы и затемняющие полотна имеют разные свойства по жёсткости, толщине и способности сохранять форму. Поэтому выбор ткани проверяют по технической документации конкретной системы, а не только по внешнему виду.
Инженерная заметка. Диаметр намотки меняется во время работы: первый слой ткани и полностью поднятое полотно создают разные условия для механизма. Поэтому подбор привода или оценку совместимости выполняют по сочетанию параметров системы: массе полотна, геометрии трубы, типу управления и данным производителя.

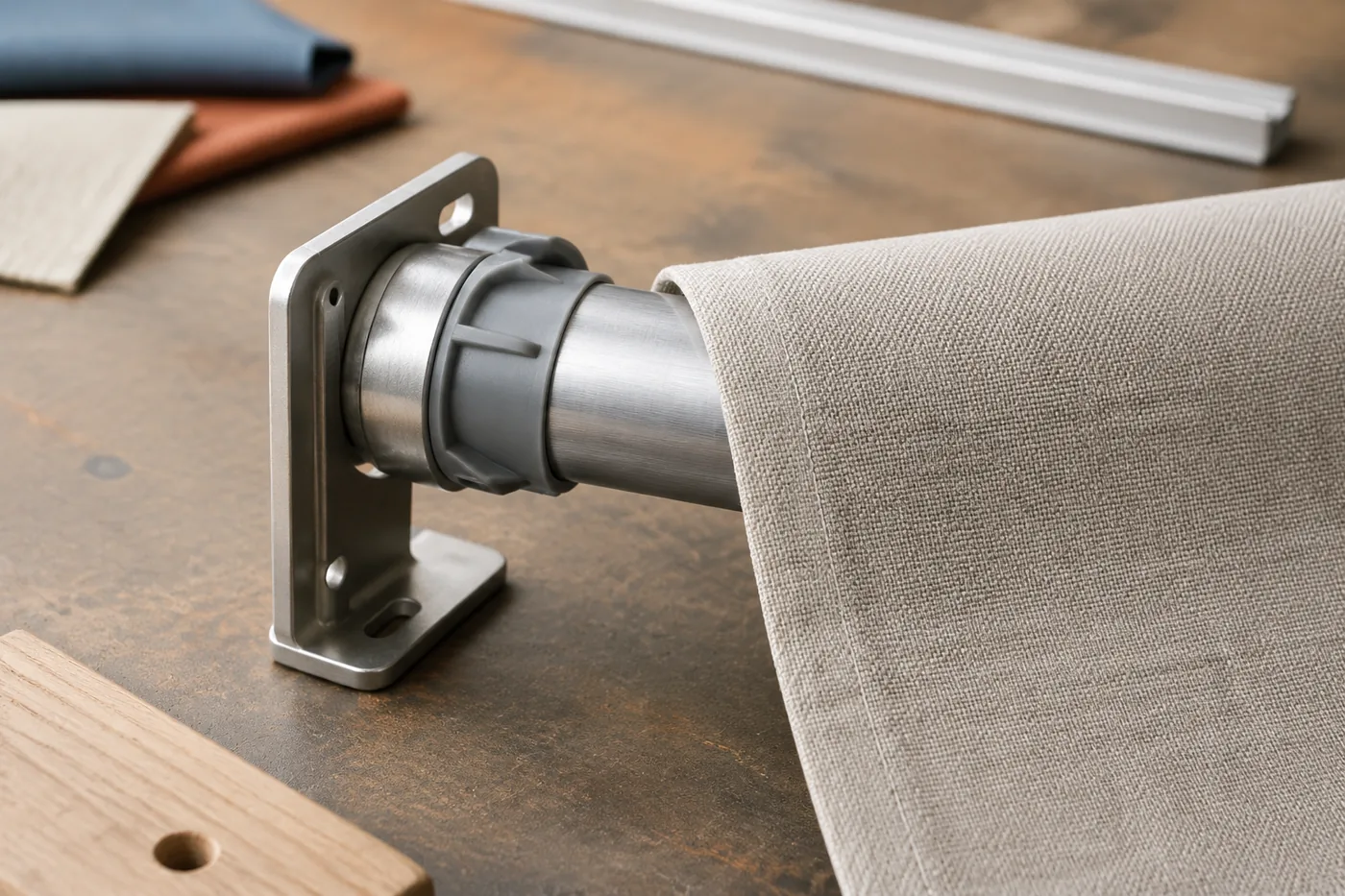

Какие детали удерживают правильную геометрию
За стабильное положение вала отвечают не одна, а несколько групп элементов. Опоры фиксируют ось вращения, адаптеры связывают механизм с трубой, а элементы крепления задают положение всей конструкции относительно окна.
Перед сборкой проверяют состояние поверхности трубы: повреждения или заусенцы могут мешать установке соединительных деталей и создавать дополнительное сопротивление. Также важно убедиться, что привод, адаптеры и остальные компоненты относятся к совместимой системе.
На практике перекос часто появляется не из-за сложной поломки, а из-за нарушения последовательности сборки. Например, если ткань закреплена с небольшим смещением или вал установлен не в одной плоскости с опорами, механизм уже начинает работать в изменённых условиях.
Как найти причину перекоса по внешним признакам
Диагностика начинается не с замены деталей, а с определения характера отклонения. Один и тот же внешний симптом может иметь разные причины, поэтому важно отделять наблюдение от предположения.
| Признак | Возможные причины | Проверка |
|---|---|---|
| Нижняя планка уходит в сторону при подъёме | Неравномерная намотка, смещение ткани, нарушение положения вала | Осмотр начала намотки и положения полотна относительно трубы |
| Движение стало заметно тяжелее | Повышенное трение, неправильная установка элементов соединения | Проверка сборки и соответствия компонентов системе |
| Полотно выглядит волной после нескольких циклов | Неравномерное распределение ткани или особенности материала | Сравнение поведения полотна с техническими характеристиками ткани |
Такая проверка позволяет не менять исправные узлы без причины. Сначала подтверждают механическую причину, затем рассматривают влияние материала или условий установки.
Чем отличаются ткани с точки зрения механики
Материал полотна влияет на работу системы не только массой. Важны жёсткость, толщина, структура поверхности и способность сохранять форму при повторном движении. Эти свойства определяют, насколько равномерно ткань ложится на вал.
Затемняющие ткани и screen-материалы решают разные задачи и имеют разные конструктивные характеристики. У screen-материалов важна структура переплетения и световые свойства, а у blackout — способность ограничивать прохождение света. Эти параметры нельзя заменить одним показателем, например процентом открытости.
Поэтому при подборе компонентов учитывают не только размеры полотна, но и технический лист материала. Одинаково выглядящие ткани могут по-разному вести себя в рулонной системе из-за различий в конструкции.

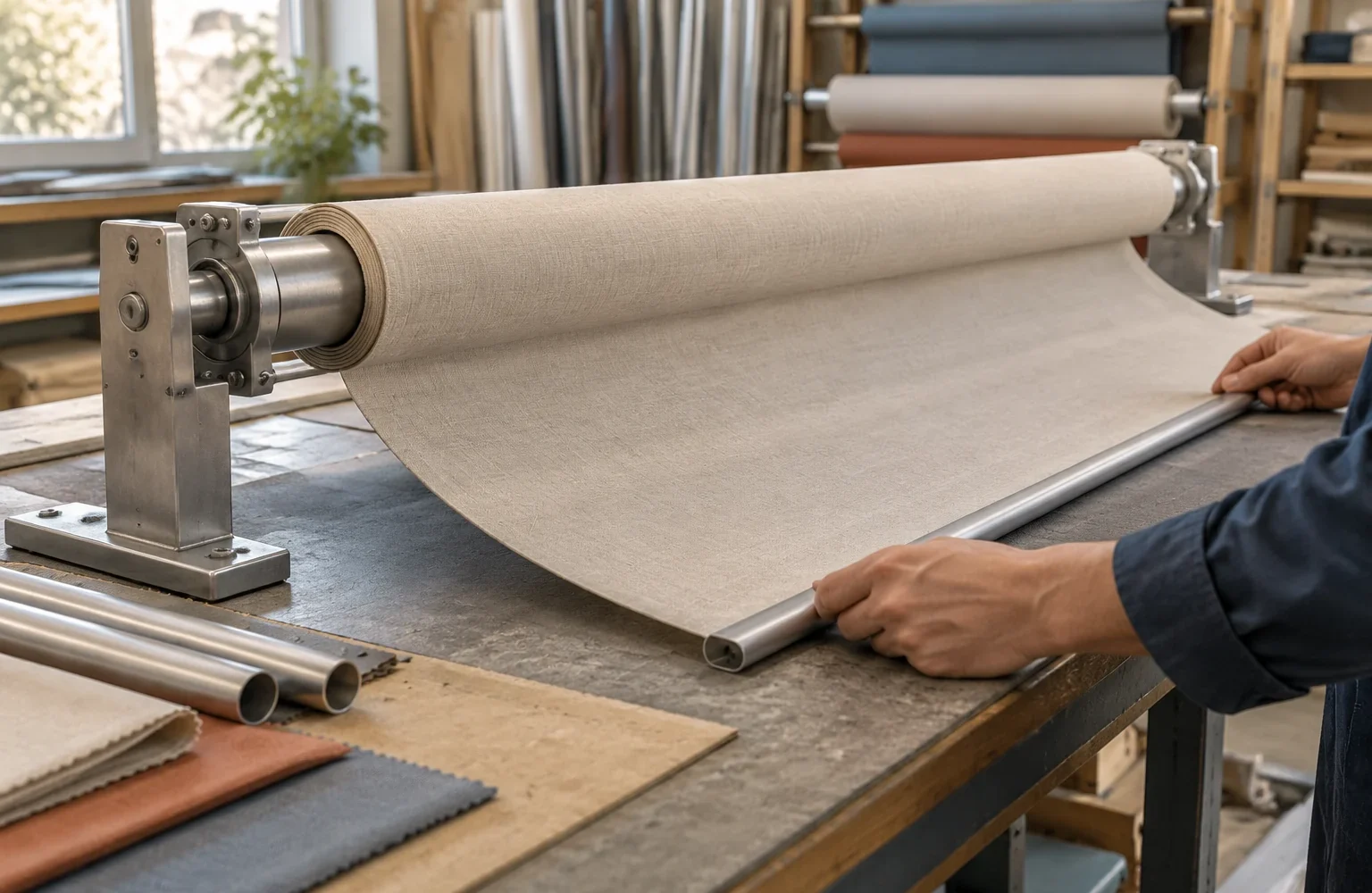

Почему перекос может появиться уже на этапе сборки
Сборка определяет исходную геометрию всей системы. Если крепления расположены с отклонением, вал установлен с перекосом или ткань закреплена неравномерно, механизм получает постоянную дополнительную нагрузку.
Важно проверять систему в состоянии, близком к рабочему: полотно должно двигаться по своему направлению, а не компенсировать ошибки установки за счёт гибкости материала. Попытка исправить геометрию только регулировкой привода не решает проблему, если причина находится в положении механических элементов.
Для разных моделей существуют собственные требования к совместимости, допустимым нагрузкам и способам установки. Если точные параметры не указаны в доступной документации, их проверяют по техническому листу производителя конкретной системы.
Связь всех элементов в одной рабочей системе
Рулонная штора показывает результат работы всей цепочки: материал полотна, способ его крепления, положение вала, опоры и механизм управления действуют вместе. Хорошая работа системы начинается с правильной геометрии, а не с отдельной детали.
Понимание этой связи помогает точнее определять причины проблем. Перекос — это не просто визуальный дефект ткани, а сигнал о том, что изменилось распределение движения между элементами конструкции.
