Ровная намотка ткани на валу рулонной системы кажется простой операцией только до первого заметного смещения полотна. Если край ткани постепенно уходит в одну сторону, проблема обычно возникает не в самом движении вала, а в нарушении взаимного положения нескольких элементов: трубы, опор, ткани, нижнего отвеса и приводного узла. Намотка является результатом точной геометрической настройки всей конструкции.
При правильной сборке вал вращается вокруг своей оси, полотно получает равномерное натяжение, а каждый слой укладывается поверх предыдущего без бокового смещения. Любая небольшая ошибка в начале движения увеличивается по мере роста рулона: верхние слои уже повторяют направление предыдущих витков и могут усиливать первоначальный перекос.
Как устроено движение полотна при намотке
Основной элемент рулонной системы — вал, на который закрепляется ткань. При вращении вал передаёт усилие полотну через точку крепления. Далее движение зависит от нескольких факторов: насколько ровно установлен вал между опорами, как расположена ткань относительно оси вращения, насколько свободно работают боковые узлы и сохраняется ли вертикальность нижней части полотна.
Сама ткань не «ищет» центр автоматически. Если один край полотна закреплён немного выше другого или материал имеет различное натяжение по ширине, каждый новый виток будет стремиться повторить это отклонение. Поэтому настройка начинается не с изменения положения уже намотанной ткани, а с проверки исходной геометрии.
Инженерная заметка. При диагностике важно разделять причину и проявление. Уход полотна в сторону является признаком нарушения взаимодействия элементов, но не указывает сразу на один конкретный дефект. Проверка должна идти от базовой геометрии к состоянию отдельных узлов.
Почему ткань начинает уходить в сторону

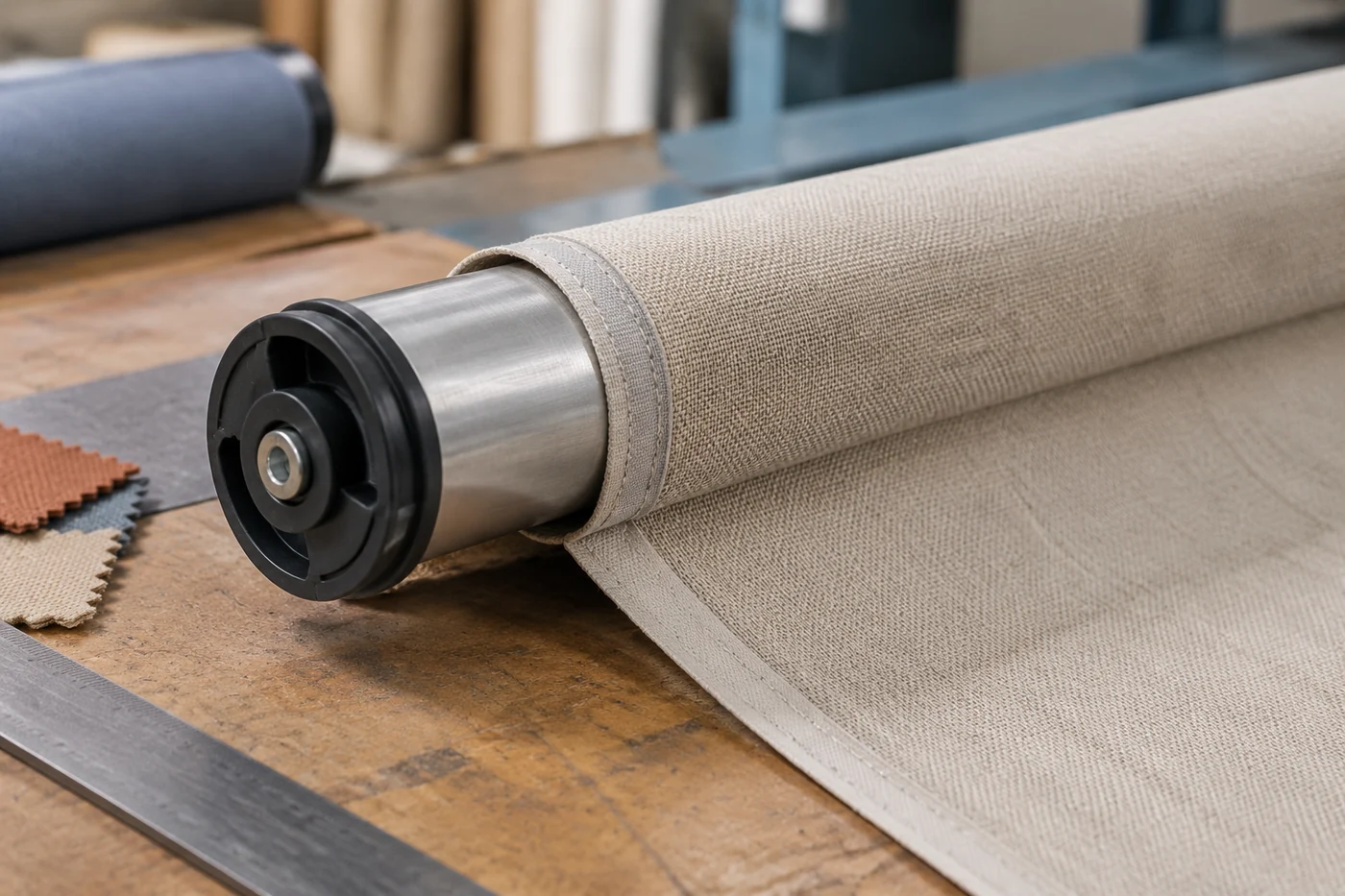

На положение полотна влияет несколько групп причин. Первая связана с установкой ткани. Если край материала закреплён на валу с небольшим перекосом, начальный виток уже задаёт неправильную траекторию. Особенно заметно это становится при увеличении диаметра намотки.

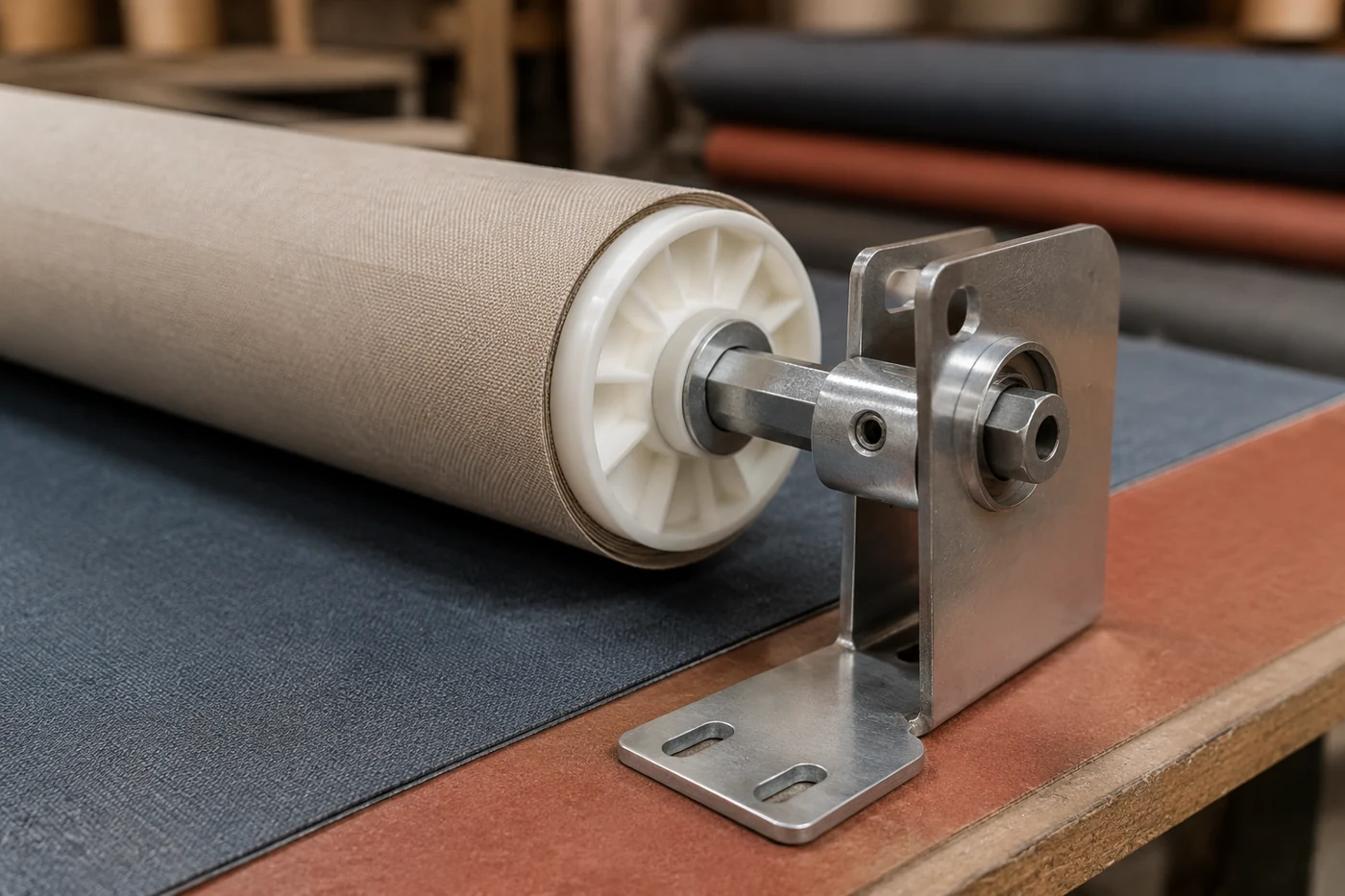

Вторая группа причин относится к валу и опорам. Вал должен занимать предусмотренное конструкцией положение, а его соединение с приводным и поддерживающим элементами должно обеспечивать нормальное вращение. Повреждения поверхности трубы, загрязнение посадочных мест или несоответствие элементов сборки могут нарушить положение оси.
Третья причина связана с самой тканью. Разные материалы имеют различную жёсткость, толщину и способность сохранять форму. Полотно с выраженной структурой или меньшей стабильностью по ширине может сильнее показывать последствия даже небольшого отклонения установки.
| Причина | Как проявляется | Что проверяют |
|---|---|---|
| Перекос крепления ткани | Смещение начинается сразу после первых оборотов | Расположение полотна относительно вала и линии крепления |
| Нарушение положения вала | Полотно уходит постепенно при всей длине хода | Посадку трубы, опоры и совместимость узлов |
| Особенности материала | Изменение поведения после смены ткани | Характеристики полотна и рекомендации производителя |
Последовательность проверки равномерного движения

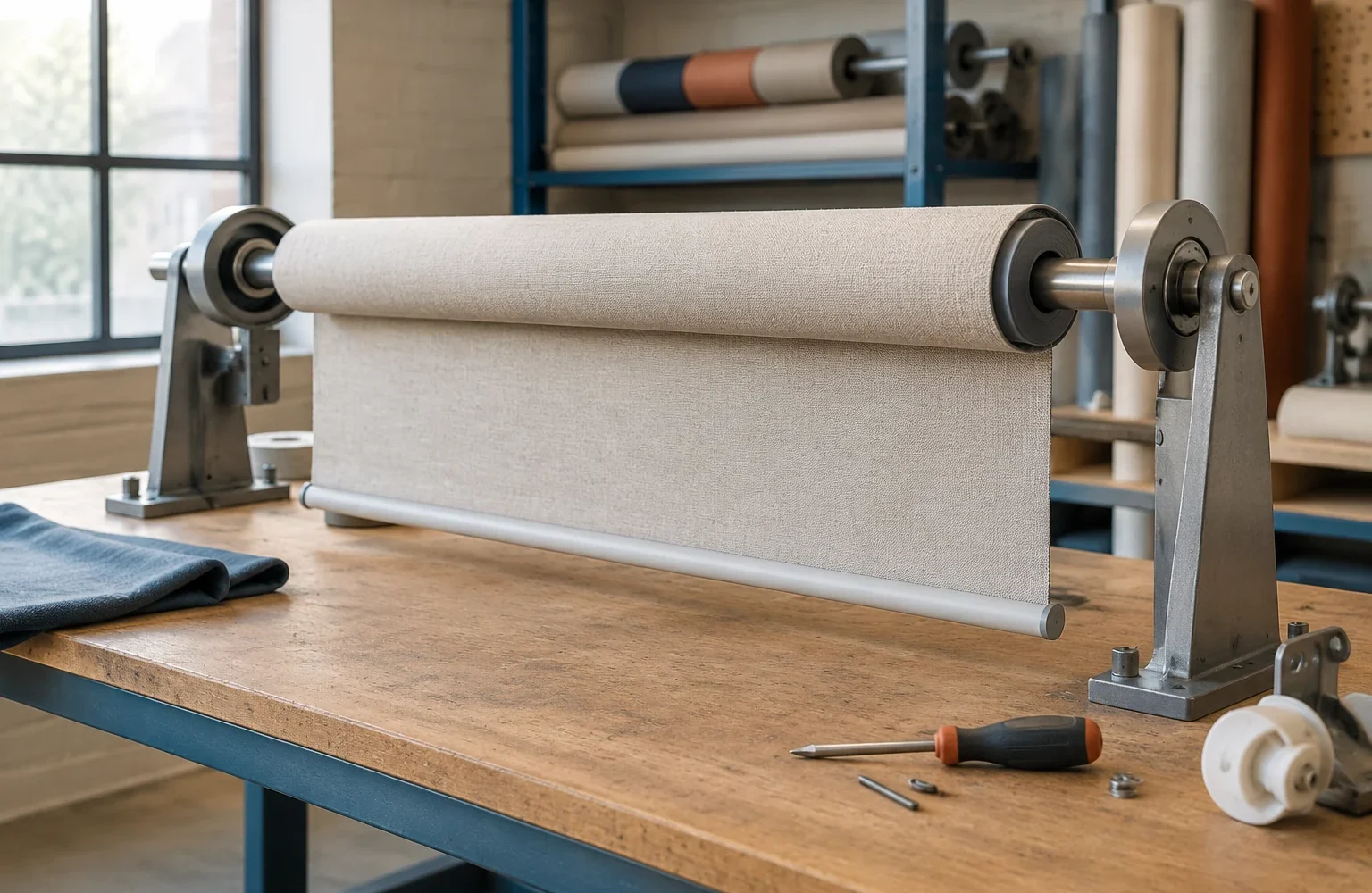

Проверку начинают с визуального контроля всей системы в исходном положении. Важно оценить, как расположен вал, где находится край полотна и нет ли видимого смещения относительно боковых элементов. Не следует сразу корректировать один узел без понимания общей причины: это может скрыть проблему только на короткое время.
Следующий этап — проверка свободного движения системы. При ручном управлении оценивают, одинаково ли проходит полотно по всей высоте. Для моторизированных вариантов дополнительно учитывают совместимость привода, трубы и массы полотна по технической документации конкретной системы. Выбор привода зависит от нескольких параметров, поэтому одно значение нагрузки не может описывать всю конструкцию.
После этого проверяют состояние мест соединения. Перед сборкой элементы системы должны соответствовать требованиям производителя: например, поверхность трубы должна быть без повреждений, которые могут мешать установке адаптеров или других деталей. Любые деформации способны повлиять на точность вращения.
Какие особенности материала влияют на намотку
Ткань является активным элементом системы, хотя сама не содержит механики. Её толщина, плотность и структура определяют, как формируется рулон при каждом обороте. Более жёсткое полотно обычно лучше сохраняет форму, а мягкие материалы сильнее реагируют на неравномерность натяжения.
При сравнении тканей нельзя ориентироваться только на один параметр. Например, материалы с различной конструкцией могут иметь разные оптические свойства и разное поведение при установке. Поэтому при подборе учитывают не только внешний результат, но и технические характеристики конкретного полотна.
Если после замены ткани появляется перекос, это не всегда означает неисправность механизма. Новое полотно может иметь другую толщину или требования к способу фиксации, поэтому необходимо повторно проверить совместимость всех элементов сборки.
Ошибки сборки, которые вызывают повторный перекос
Одна из распространённых ошибок — попытка компенсировать неправильную геометрию дополнительным натяжением ткани. Такой подход меняет симптом, но не устраняет исходную причину. При следующем цикле работы смещение может появиться снова.
Другой вариант — использование элементов, которые не рассчитаны на совместную работу. В рулонной системе вал, привод, адаптеры и опоры образуют единый механизм. Даже качественные детали могут работать неправильно, если они относятся к разным конфигурациям.
Также влияет порядок сборки. Если не проверить положение ткани перед окончательной фиксацией, небольшая ошибка становится частью всей намотки. Поэтому контроль нужно выполнять до того, как доступ к соединениям будет ограничен.
Как отличить случайный перекос от системной проблемы
Небольшое отклонение, возникшее из-за положения края ткани при первой установке, отличается от постоянного ухода полотна при каждом цикле. Для диагностики важно наблюдать повторяемость: появляется ли смещение только в начале работы или сохраняется на всём пути движения.
Если причина не очевидна, проверяют последовательность факторов: крепление полотна, состояние трубы, положение опор, соответствие привода и особенности материала. Такой порядок позволяет не менять исправные элементы без необходимости.
Настройка ровной намотки — это не отдельная регулировка одного винта или узла, а проверка всей кинематической цепочки. Правильное положение ткани возникает тогда, когда вал, опоры, привод и материал работают как согласованная система.
