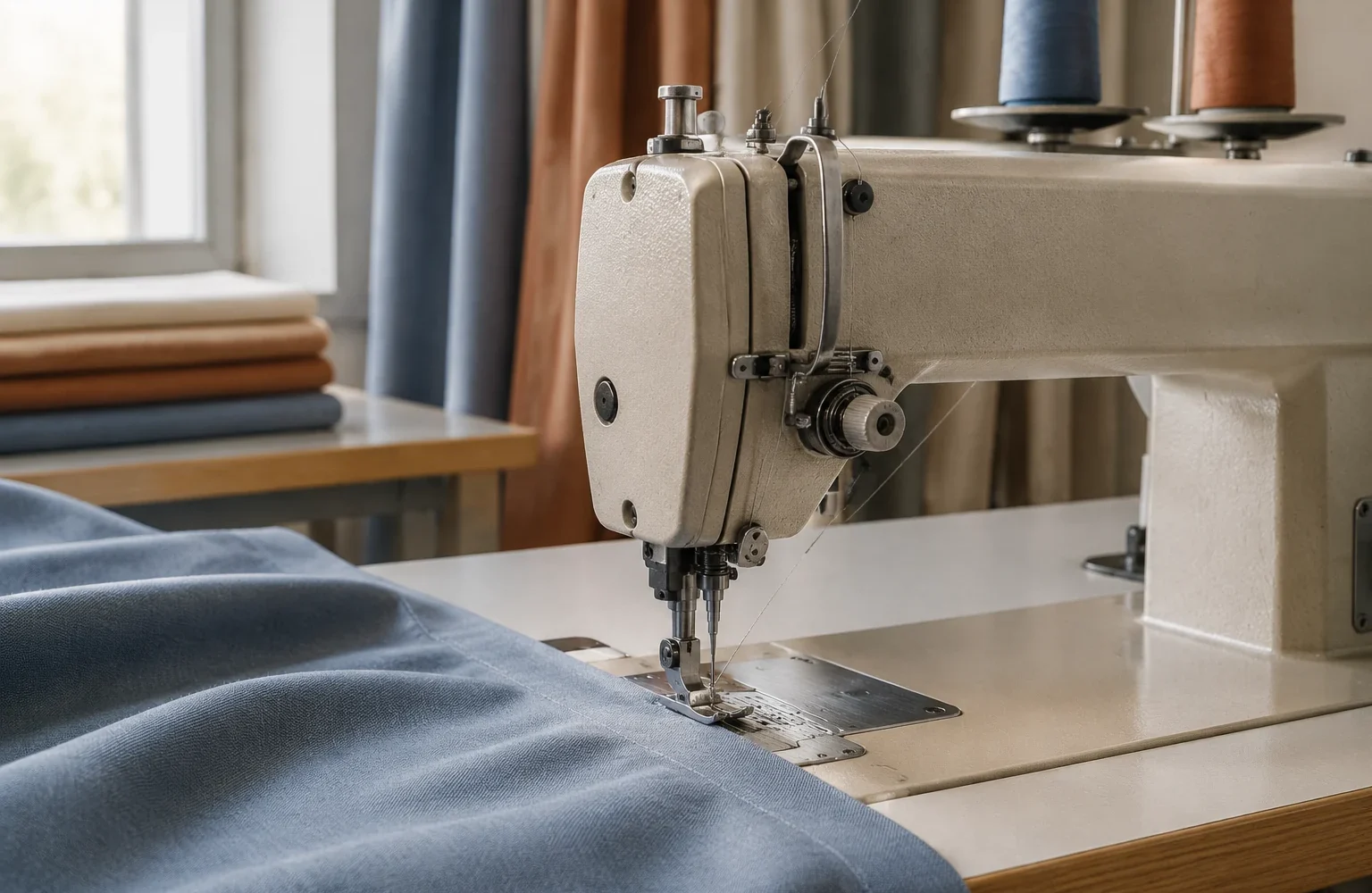

В прямострочной швейной машине челночный узел выполняет одну из самых точных операций: соединяет верхнюю и нижнюю нити в замкнутый стежок. Для производства штор это особенно важно, поскольку длинные строчки на полотне хорошо показывают даже небольшие нарушения стабильности. Неравномерное натяжение, пропуски или изменение характера петли часто связаны не только с настройкой нити, но и с состоянием деталей, которые участвуют в образовании шва.
Челнок работает как согласованный механизм захвата и вращения. Он не просто «наматывает» нижнюю нить, а взаимодействует с иглой, шпульным устройством, игольной пластиной и системой подачи материала. Понимание этой цепочки помогает правильно искать причину дефекта и отличать проблему узла от особенностей ткани или расходных материалов.
Из каких деталей состоит челночный узел

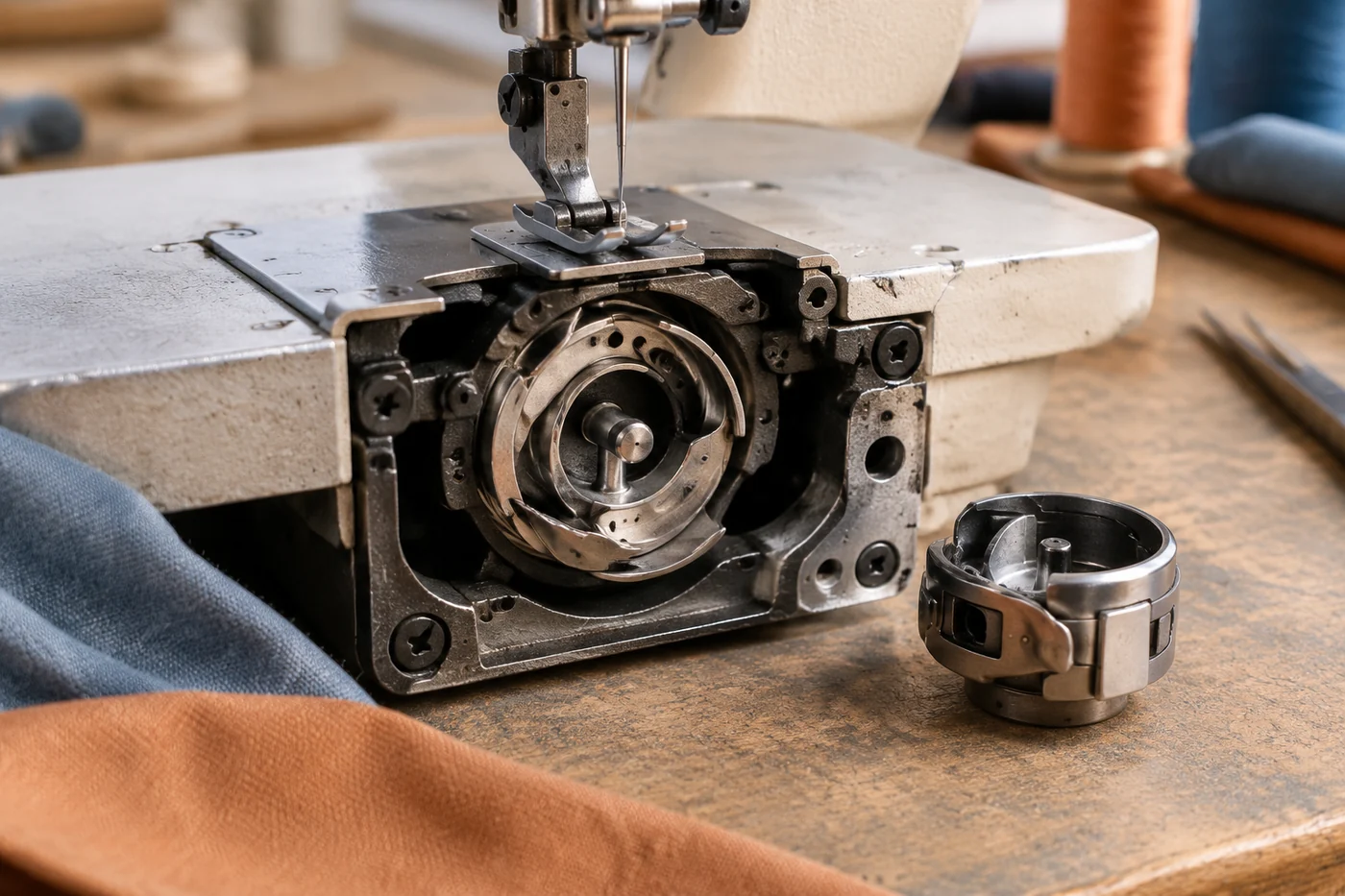

Основу узла составляет челнок с рабочей поверхностью, внутри которого размещается шпульный комплект. В зависимости от конструкции машины применяются разные варианты челноков, но принцип работы остаётся общим: деталь должна пройти рядом с иглой в строго определённый момент и захватить образовавшуюся петлю верхней нити.
В состав зоны нижней нити входят несколько элементов:
- челнок, который перемещается по заданной траектории и захватывает петлю игольной нити;
- шпульный колпачок и шпулька, обеспечивающие подачу нижней нити;
- элементы фиксации и направляющие, удерживающие положение деталей;
- игольная пластина, через которую проходит игла и формируется рабочая зона стежка.
Каждый элемент влияет на повторяемость операции. Даже если основная механика исправна, загрязнение рабочей поверхности или износ посадочных частей может изменить путь движения нити.
Инженерная заметка: образование стежка можно представить как цепочку из нескольких совпадающих по времени процессов: игла формирует петлю, челнок проходит через эту петлю, нижняя нить выходит из шпульного устройства, а механизм подачи перемещает материал на следующий шаг. Дефект появляется не обязательно в одном узле — важно проверять всю последовательность взаимодействия.
Как челнок захватывает петлю верхней нити

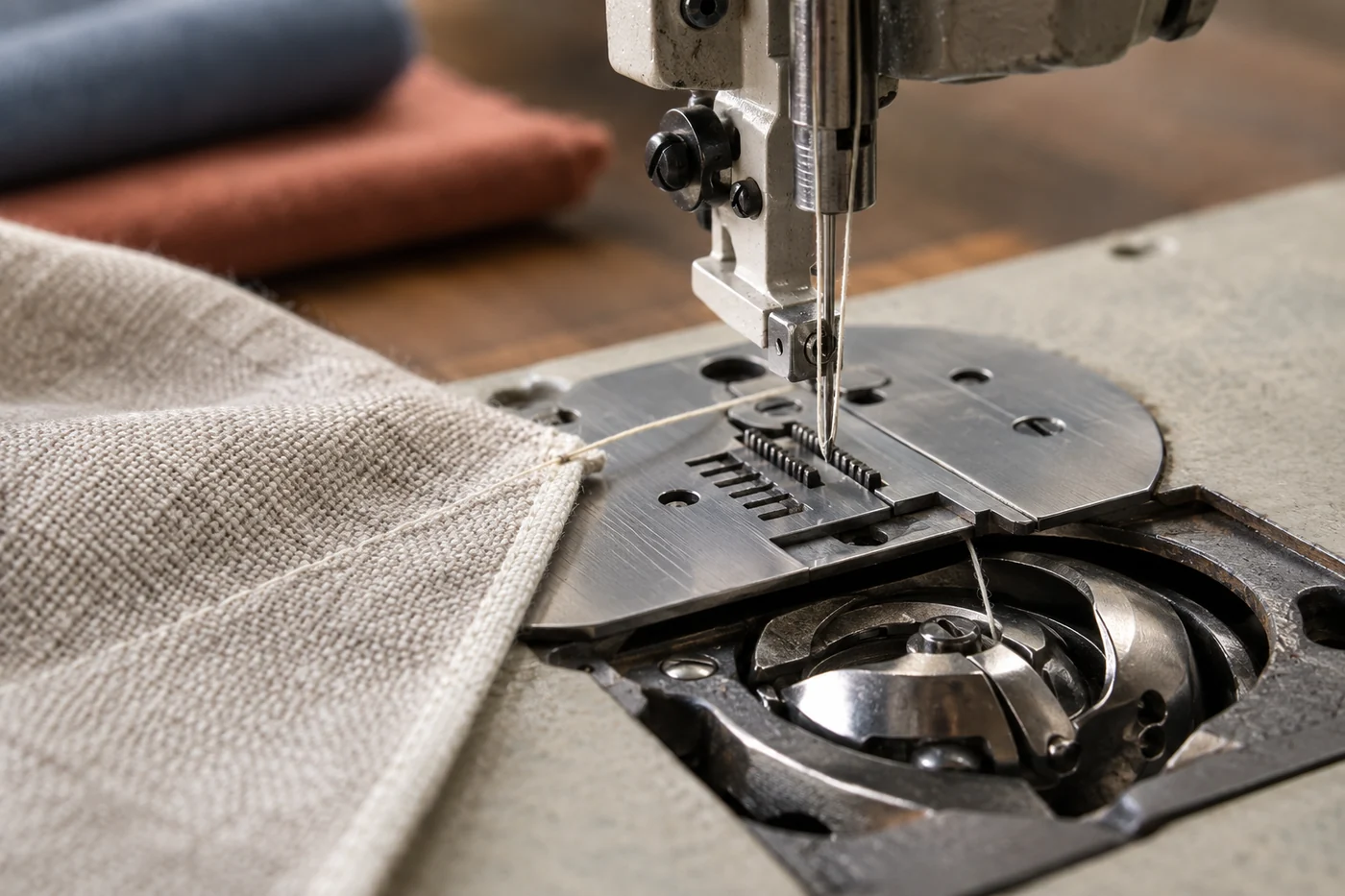

Работа начинается в момент прокола материала иглой. Игольная нить проходит вниз, затем при обратном движении иглы рядом с её ушком образуется небольшая петля. Именно эту петлю должен захватить носик челнока. Для этого положение челнока относительно иглы и момент их встречи должны быть согласованы.
Если захват происходит правильно, челнок проводит нижнюю нить через сформированную петлю, после чего обе нити затягиваются внутри материала. В результате получается стабильный стежок. Если синхронизация нарушена, возникают пропуски, нестабильная строчка или повреждение нити.
На этот процесс влияют не только механические детали машины. Форма иглы, её состояние и соответствие материалу также имеют значение. Геометрия иглы определяет условия образования петли, поэтому подбор иглы выполняется с учётом конструкции машины и обрабатываемого материала.
Почему шпульный узел влияет на качество строчки
Шпульный узел отвечает за равномерную отдачу нижней нити. При стабильной работе шпулька вращается предсказуемо, а нить выходит с одинаковым сопротивлением. Это позволяет машине формировать одинаковые стежки на всей длине полотна.
Проблемы появляются, когда нижняя нить движется рывками или меняет сопротивление. Причинами могут быть загрязнение зоны челнока, повреждение рабочих поверхностей, неправильная установка элементов шпульного комплекта или естественный износ деталей. В производстве штор такие отклонения заметны на длинных декоративных или соединительных строчках.
Важно учитывать, что внешний вид шва является результатом работы нескольких систем одновременно. Например, смещение слоёв ткани может быть связано с подачей материала, а не с челноком. Поэтому диагностика начинается с определения характера дефекта.
Какие признаки указывают на проблемы челночной зоны
Проверка начинается не с замены деталей, а с наблюдения за результатом работы машины. Один и тот же внешний дефект может иметь несколько причин, поэтому необходимо исключать варианты последовательно.
На необходимость проверки челночного узла могут указывать:
- регулярные пропуски стежков при стабильной работе остальных механизмов;
- изменение вида нижней или верхней стороны строчки;
- обрыв нити в зоне формирования стежка;
- появление постороннего шума или нестандартного сопротивления при движении механизма.
При этом нельзя делать вывод только по одному признаку. Например, неровная строчка может быть связана с неправильной подачей ткани, особенностями материала или несоответствием иглы. Проверка должна учитывать всю систему образования шва.
Контроль состояния челнока и шпульного устройства
Регулярный контроль направлен на сохранение точности движения деталей. Рабочие поверхности челнока должны оставаться чистыми, без загрязнений, которые могут мешать свободному движению нити. Также проверяют состояние шпульного комплекта и отсутствие повреждений, способных менять путь нижней нити.
К основным объектам контроля относятся:
- чистота зоны размещения челнока и шпульки;
- состояние поверхности челнока в местах контакта с нитью;
- правильность установки шпульных элементов;
- соответствие иглы, нити и материала условиям работы машины.
Конкретные процедуры обслуживания, интервалы и допустимые параметры определяются документацией конкретной модели промышленной машины. Универсальных значений для всех конструкций не существует.
Связь челночного узла с другими механизмами машины
Челнок работает не отдельно, а внутри общей системы. Его движение связано с главным валом, приводом, механизмом иглы и подачей материала. Даже исправный челнок не сможет обеспечить стабильный шов, если нарушена согласованность с другими элементами.
Особое значение имеет подача материала. При изготовлении штор часто используются полотна большой длины, разные по плотности и структуре. Механизм подачи должен перемещать материал равномерно, иначе нагрузка на зону стежка изменяется и качество строчки ухудшается.
Сервопривод и механика движения также влияют на стабильность работы. Современные промышленные машины позволяют точно управлять движением, но точность сохраняется только при исправности всех связанных узлов.
Почему устройство челнока важно для производства штор
В швейном оборудовании для штор качество определяется не одной крупной деталью, а согласованностью множества небольших механизмов. Челночный узел является одним из ключевых элементов этой системы, потому что именно здесь происходит соединение нитей.
Понимание его работы позволяет правильно оценивать причины дефектов: отличать проблему нижней нити от нарушения подачи, состояние челнока от особенностей иглы, а механический износ от временного загрязнения. Такой подход снижает количество случайных регулировок и помогает поддерживать стабильность технологического процесса.
