Проверка начинается не с двигателя, а со всей системы
В рулонной системе привод не работает отдельно от остальных деталей. Его усилие передаётся через адаптер на трубу, труба вращается в опорах, а полотно создаёт нагрузку при подъёме и опускании. Поэтому подбор только по массе полотна может привести к ошибочному выводу: одинаковый вес ткани в разных конструкциях создаёт разное сопротивление движению.

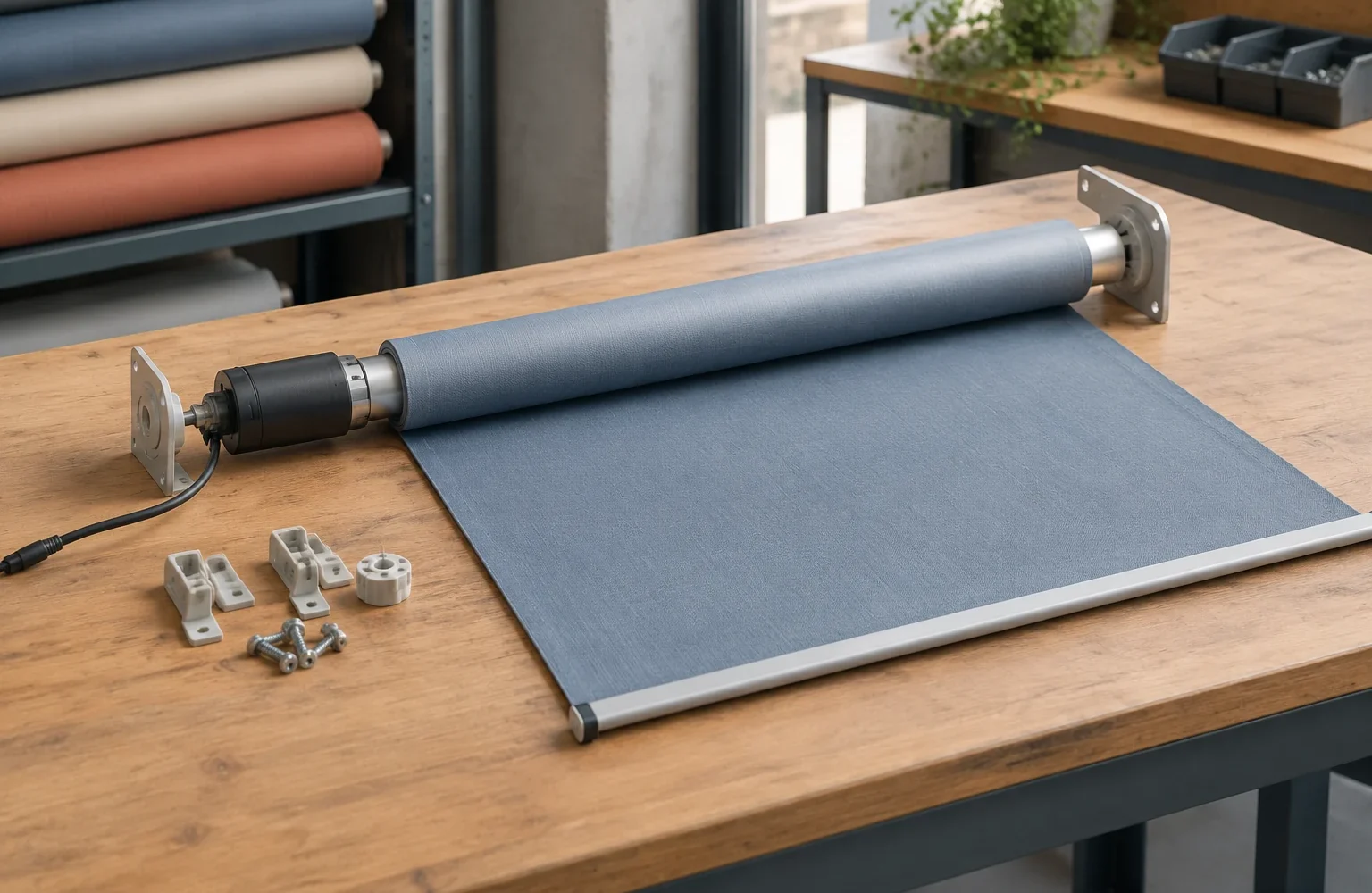

Перед монтажом оценивают не один элемент, а совместимость всей сборки. В проверку входят тип трубы, конструкция опор, способ соединения привода с валом, характеристики полотна и условия работы системы. Если хотя бы один узел не соответствует остальным, двигатель может получать неправильную нагрузку, а движение полотна станет нестабильным.
Инженерная заметка: учебный пример расчёта нагрузки можно использовать только для понимания принципа. Если принять условные исходные данные — известную массу полотна, диаметр трубы и тип передачи усилия, можно оценить направление изменения нагрузки при замене компонентов. Полученное значение не является допустимой нагрузкой привода и не заменяет данные технического листа конкретной системы.
Какие параметры проверяют перед подбором привода
Первый этап — сбор исходных данных. Производитель привода учитывает не только размеры полотна или его массу, а сочетание нескольких факторов. Поэтому перед выбором необходимо подготовить информацию о системе.
- тип рулонной конструкции и назначение системы;
- геометрия трубы: форма, диаметр и способ установки привода;
- характеристики полотна: масса, состав и конструкция материала;
- используемые опоры, адаптеры и другие элементы соединения;
- требования к управлению и особенности эксплуатации.
В технической документации приводов указывают, что подбор зависит от сочетания массы полотна, геометрии трубы и параметров самой системы. Поэтому таблицу совместимости рассматривают как проверочный инструмент для конкретной конфигурации, а не как универсальный расчёт для всех рулонных изделий.
Почему масса полотна не определяет нагрузку полностью
Полотно действительно влияет на работу привода, но его масса — только один из факторов. Во время движения нагрузка меняется: на валу находится разное количество намотанного материала, меняется радиус намотки, а сопротивление зависит от точности установки и состояния механики.

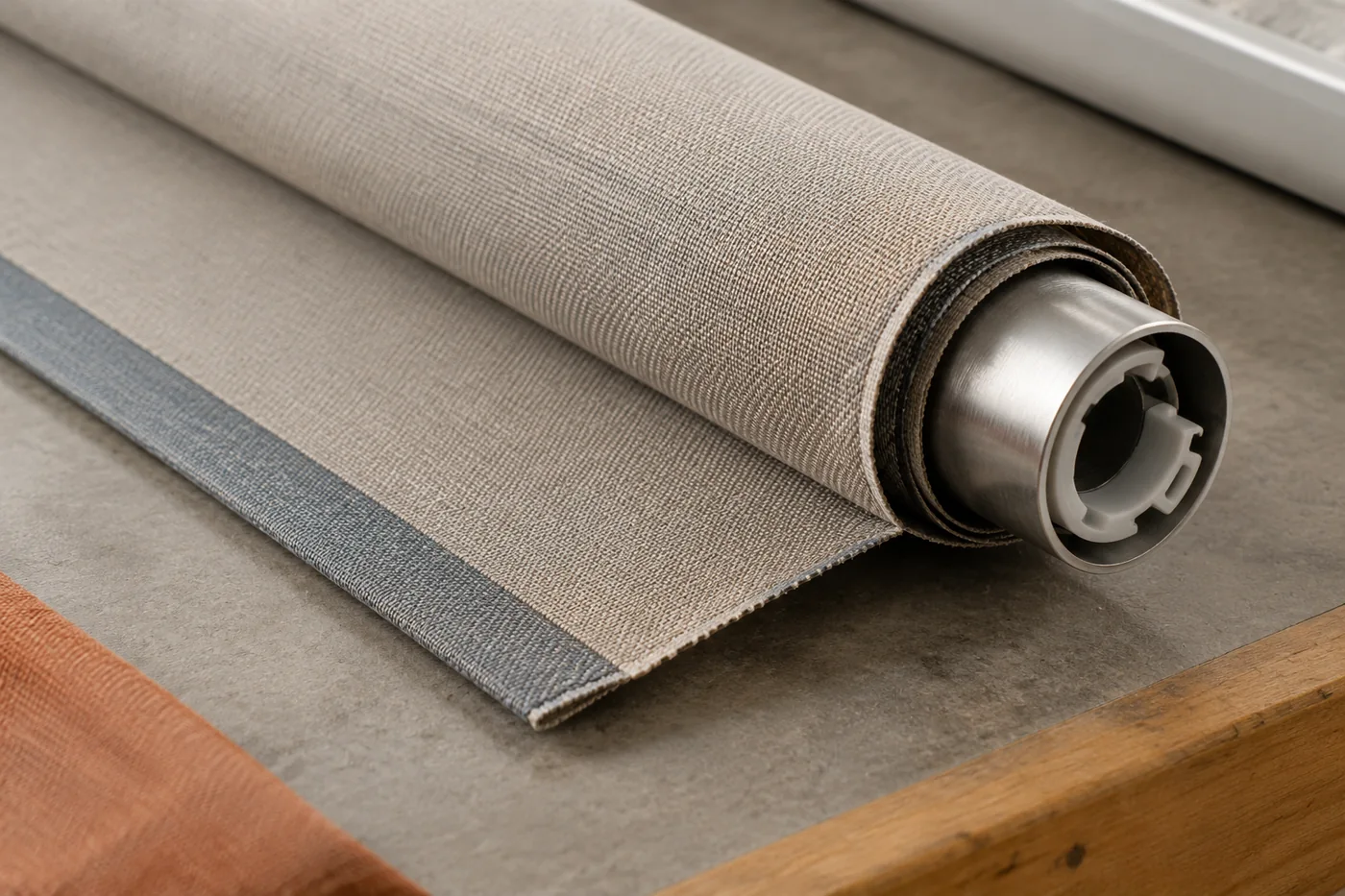

Большое значение имеет структура ткани. Плотный материал с многослойной конструкцией и экранная ткань с открытой структурой могут иметь разное поведение при намотке даже при близких размерах. Для оконных тканей отдельно рассматривают состав, конструкцию и оптические свойства, поэтому сравнивать материалы только по одному показателю некорректно.
Кроме полотна, на движение влияют направляющие элементы, ровность намотки и отсутствие перекоса. Если край ткани идёт с разной скоростью относительно противоположной стороны, привод получает дополнительное сопротивление, которое не видно в простом расчёте массы.

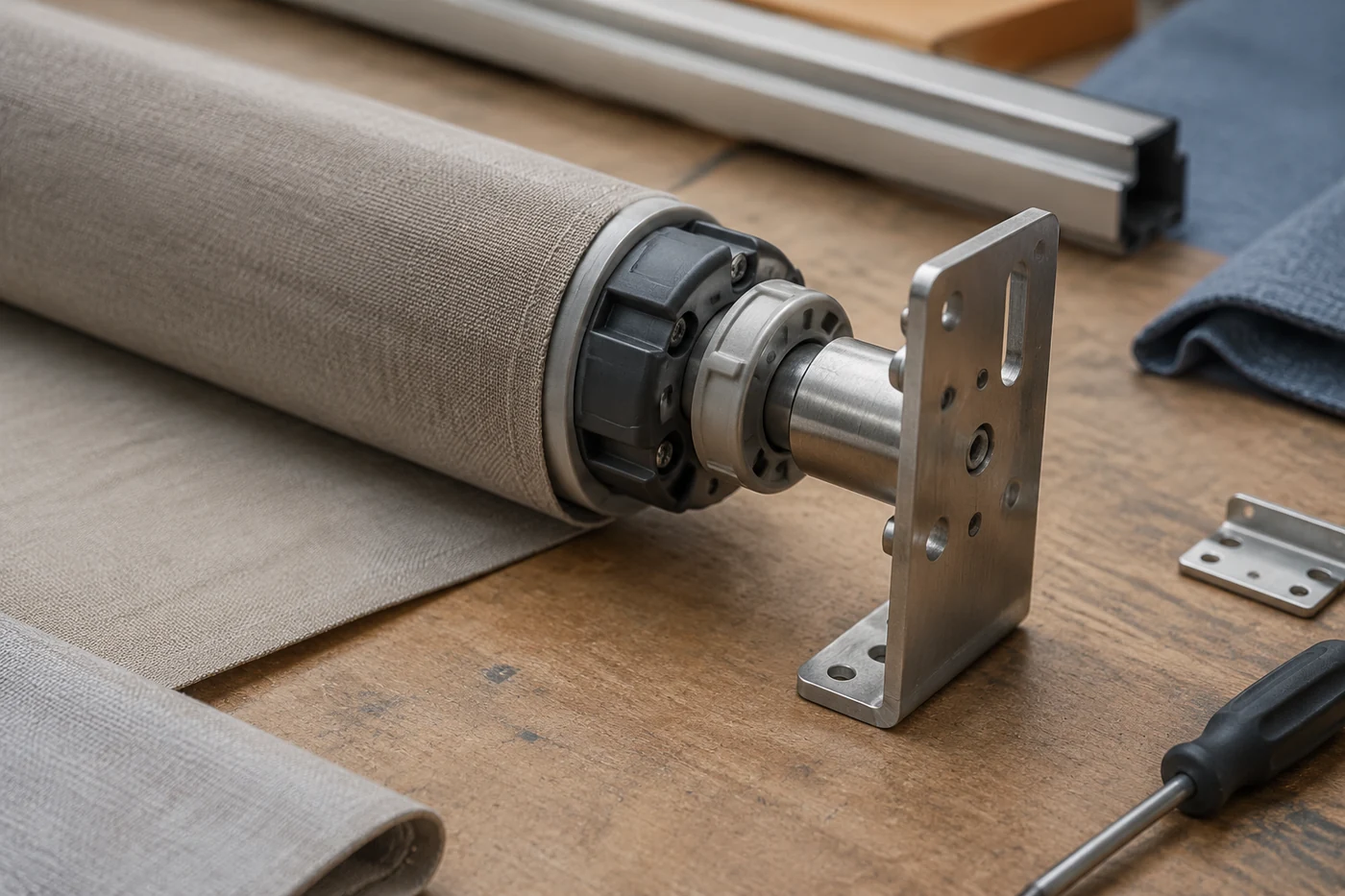

Связь трубы и привода с механикой движения
Труба является элементом передачи движения. Привод создаёт вращение, адаптер передаёт его на вал, а вал распределяет усилие по всей ширине полотна. Поэтому размеры и конструкция трубы должны соответствовать выбранному приводу и комплекту адаптеров.
При проверке обращают внимание на несколько причин возможной несовместимости:
| Параметр | Что проверяют | Почему это важно |
|---|---|---|
| Труба | Совместимость геометрии с приводом и адаптерами | Неподходящее соединение нарушает передачу вращения |
| Опоры | Соответствие конструкции валу и нагрузке системы | Перекосы увеличивают сопротивление движению |
| Полотно | Массу, структуру и особенности намотки | Материал влияет на усилие и стабильность хода |
| Комплектующие | Совместимость всех узлов между собой | Один неподходящий элемент меняет работу всей сборки |
Технический лист конкретного изделия остаётся основным источником данных. Если в проекте используются нестандартные размеры или сочетания компонентов, проверку проводят по документации производителя, а не по аналогии с похожей системой.
Последовательность проверки перед монтажом
Правильная проверка напоминает сборку технической схемы: сначала фиксируют исходные условия, затем сравнивают компоненты и только после этого переходят к установке. Это позволяет обнаружить проблему до того, как она проявится в готовом изделии.
Сбор данных по комплектующим
Сначала определяют все элементы системы: модель привода, тип трубы, опоры, адаптеры и материал полотна. Нельзя начинать проверку с одного двигателя, если остальные детали ещё не определены.
Сверка совместимости
После сбора данных сравнивают параметры с техническими таблицами и инструкциями производителя. Проверяют именно комбинацию компонентов. Привод, подходящий для одной трубы и одного полотна, не обязательно будет подходить для другой конфигурации.
Контроль механической части
До монтажа оценивают состояние трубы и соединительных элементов. Повреждения, деформация или загрязнение посадочных мест могут повлиять на вращение. В документации систем отдельно обращают внимание на отсутствие заусенцев и повреждений трубы перед сборкой.
Как отличить проблему привода от ошибки сборки
Если система после установки работает неправильно, причина не всегда связана с мощностью двигателя. Диагностику начинают с признаков и гипотез.
Медленное или неравномерное движение может указывать на повышенное сопротивление механики, перекос полотна или несовпадение компонентов. Шум при работе требует проверки соединений и установки элементов. Полотно, которое наматывается с отклонением от центра, чаще говорит о проблеме геометрии или монтажа, а не только о параметрах привода.
Подтверждение выполняют последовательной проверкой: сначала сверяют комплектность и совместимость, затем оценивают правильность установки и только после этого обращаются к характеристикам привода. Такой порядок уменьшает риск замены исправного узла из-за ошибки в другой части системы.
Какие ограничения нужно учитывать при проверке
У рулонных систем нет одного универсального режима выбора привода. Допустимые размеры, нагрузки и сочетания деталей зависят от конкретной серии оборудования и должны проверяться по технической документации.
Нельзя переносить параметры одной системы на другую только из-за внешнего сходства. Разные трубы, ткани и способы крепления меняют механику движения. Особенно важно учитывать это при замене полотна или модернизации ручной системы с установкой автоматизации.
Грамотная проверка совместимости до монтажа позволяет рассматривать рулонную систему как единый механизм. Такой подход помогает заранее выявить ограничения конструкции, подобрать согласованные компоненты и избежать ситуаций, когда отдельные детали формально подходят, но не работают вместе как единое устройство.
