Основание пресса часто воспринимают как простую опорную часть, хотя именно через него замыкается большая часть рабочих усилий. Верхний рычаг, шток, пуансон и установленная фурнитура взаимодействуют не отдельно, а как единая силовая цепь. Если нижняя часть конструкции недостаточно стабильна, даже правильно подобранная оснастка не сможет обеспечить предсказуемое соединение деталей.
В оборудовании для установки люверсов, кнопок и другой фурнитуры основание выполняет несколько задач одновременно: удерживает рабочую зону, принимает ответное усилие от матрицы, помогает сохранить положение детали и обеспечивает связь с элементами крепления. Поэтому его конструкция влияет не только на удобство оператора, но и на повторяемость операций.
Как основание замыкает рабочее усилие пресса
Во время рабочего хода усилие передаётся от привода через шток и верхнюю оснастку к устанавливаемому элементу. Далее нагрузка проходит через материал детали в нижнюю оснастку и возвращается в корпус машины. Основание является частью этого замкнутого контура.
Если опорная часть имеет достаточную жёсткость, рабочий зазор между пуансоном и матрицей сохраняется в пределах, предусмотренных конструкцией оборудования. При недостаточной устойчивости возможны смещение оснастки, перекос детали или неравномерное формирование соединения.
Для разных моделей прессов путь передачи усилия отличается. У ручного оборудования часть нагрузки воспринимает корпус и соединения основания, у пневматических вариантов дополнительно учитывается работа исполнительного механизма. Конкретные характеристики зависят от конструкции машины и проверяются по технической документации производителя.
Какие элементы соединяются с основанием
Нижняя часть пресса служит местом установки нескольких важных узлов. Главный из них — нижняя оснастка с матрицей. Она должна находиться в согласованном положении относительно верхнего инструмента, потому что установка фурнитуры выполняется парой совместимых элементов.
Кроме матрицы, с основанием могут быть связаны рабочая плита, направляющие элементы, ограничители положения или крепёжные детали. Их назначение — удерживать повторяемую геометрию процесса. Основание не выполняет операцию установки самостоятельно, но создаёт условия, при которых остальные элементы работают в заданном положении.
Инженерная заметка. Совместимость верхнего и нижнего инструмента проверяют не только по внешнему размеру фурнитуры. Важны конструкция оснастки, материал детали и параметры конкретной машины. Данные одной модели пресса нельзя автоматически переносить на другое оборудование.
Почему форма основания влияет на размещение детали
Рабочая зона должна позволять оператору удобно расположить заготовку и обеспечить доступ к месту установки. Форма основания определяет, какие элементы материала можно разместить возле оснастки и насколько легко контролировать положение детали.

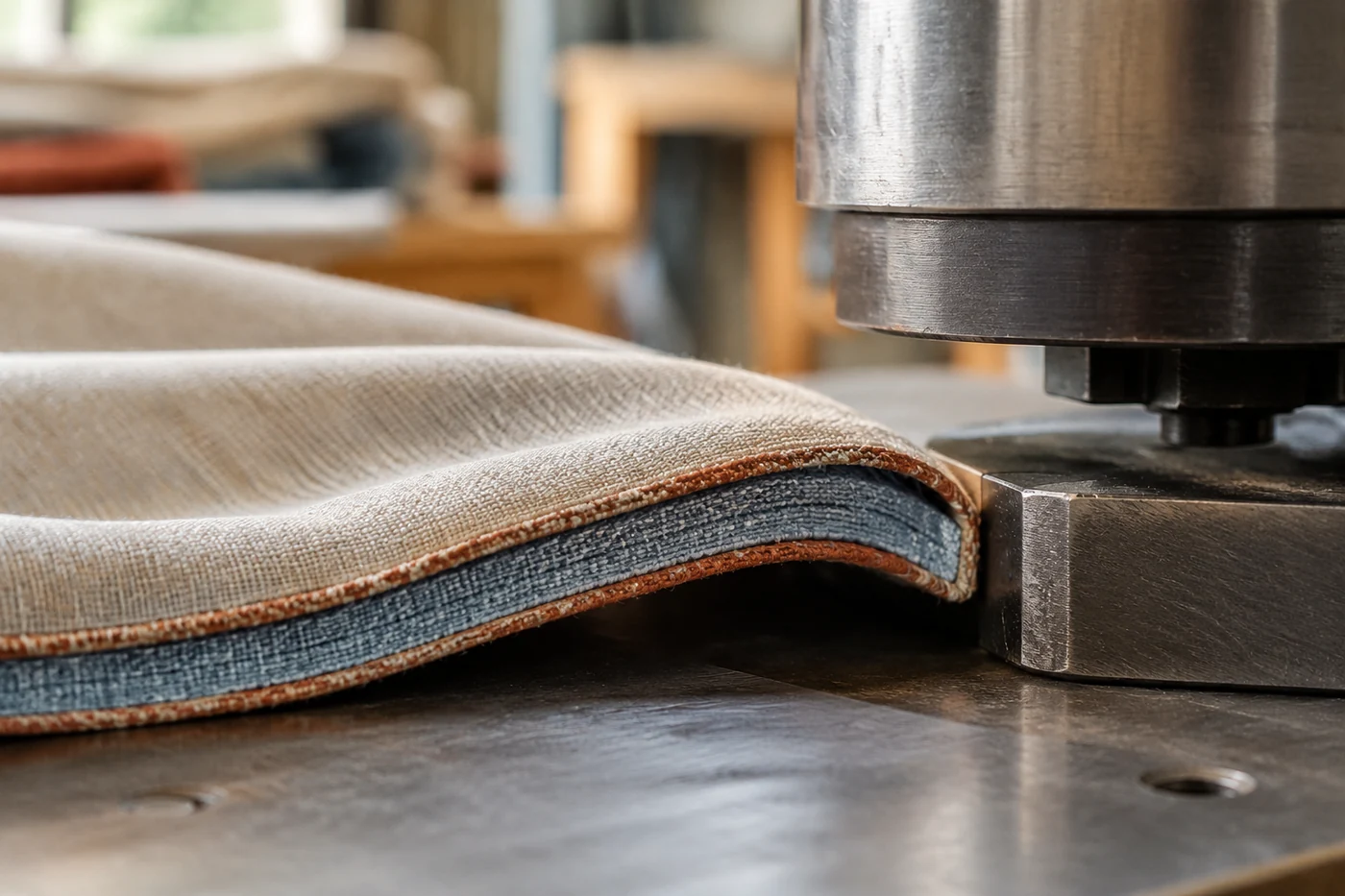

Для шторных материалов это особенно важно из-за различий между тканями. Лёгкая декоративная ткань, плотный портьерный материал и многослойные участки с дополнительными элементами ведут себя по-разному. Основание с подходящей рабочей зоной помогает избежать лишнего натяжения или упора ткани в конструкцию машины.
При выборе положения детали учитывают не только площадь опоры, но и расположение инструмента относительно края рабочей зоны. Ограничители, если они предусмотрены конструкцией, помогают повторять операцию, однако их настройки и возможности зависят от конкретного оборудования.
Какие нагрузки воспринимает нижняя часть конструкции
Основная нагрузка на основание возникает в момент сжатия фурнитуры между верхним и нижним инструментом. В этот момент важны прочность корпуса, качество соединений и устойчивость всей машины на рабочем месте.
Нагрузка не ограничивается только вертикальным давлением. При неправильном размещении детали или изношенной оснастке могут появляться дополнительные боковые воздействия. Они увеличивают требования к жёсткости соединений и точности установки рабочих элементов.
Проверять допустимые нагрузки следует по документации конкретного пресса. Значения, указанные для одной конструкции, не являются универсальными для всех ручных или пневматических моделей.
Порядок проверки основания перед работой
Оценка нижней части пресса начинается не с регулировки, а с проверки состояния всей рабочей зоны. Это позволяет отделить проблемы конструкции от ошибок выбора оснастки.
- Проверить устойчивость размещения машины на рабочей поверхности и отсутствие заметного смещения корпуса.
- Осмотреть соединения основания с корпусом и убедиться, что рабочие элементы установлены без видимых перекосов.
- Сверить установленную матрицу и верхний инструмент как совместимую пару для используемой фурнитуры.
- Проверить, подходит ли рабочая зона для толщины и формы обрабатываемой детали.
- Сравнить фактические параметры оборудования с техническим описанием конкретной модели.
Такая последовательность помогает понять причину нестабильной работы. Например, следы неравномерной установки фурнитуры могут быть связаны не только с основанием, но и с неправильной комбинацией оснастки.
Связь основания с оснасткой и настройкой пресса
Основание и оснастка работают как единая система. Даже массивная и устойчивая опора не компенсирует несовместимость пуансона и матрицы. В рекомендациях по промышленным прессам отдельно указывается, что верхний и нижний инструменты должны подбираться как совместимая пара для конкретной операции.
При замене оснастки меняется не только внешний элемент на рабочем месте. Меняется вся геометрия контакта между деталями. Поэтому после установки нового комплекта проверяют соответствие оборудования, фурнитуры и материала, а не используют прежние настройки автоматически.
Для пневматических прессов этот принцип сохраняется: рабочие инструменты подбирают с учётом размера фурнитуры и толщины материала. Отдельные операции, такие как подготовка отверстия и установка элемента, могут требовать разных решений и не должны смешиваться в одну настройку.
На что обращать внимание при оценке конструкции
| Элемент | Что проверяют | Почему это важно |
|---|---|---|
| Основание | Жёсткость, крепление, устойчивость | Сохраняет положение рабочей зоны под нагрузкой |
| Матрица | Соответствие верхнему инструменту | Влияет на правильность формирования соединения |
| Рабочая зона | Размер и удобство размещения детали | Помогает контролировать положение материала |
| Соединения | Состояние крепёжных элементов | Снижают риск смещения узлов при работе |
Главный критерий оценки основания — не внешний размер и не масса конструкции сами по себе, а способность сохранять заданную геометрию во время рабочего цикла. Именно стабильность положения позволяет прессу выполнять повторяемые операции с разными деталями.
