Рабочее место для сборки оконных систем представляет собой не просто стол с набором инструмента. Его основная задача — создать стабильную физическую базу, относительно которой детали можно измерять, удерживать и проверять. В производстве шторных, рулонных и карнизных систем такая база особенно важна: профиль, вал, ткань или направляющий элемент должны сохранять заданное положение во время операций, иначе даже небольшое смещение влияет на внешний вид и работу готового изделия.
Оснастка отличается от инструмента тем, что не выполняет основное действие обработки, а помогает выполнять его повторяемо. Ручной инструмент меняет состояние детали, а приспособление задаёт положение, направление движения или точку контроля.
Из чего состоит рабочая оснастка сборочного места
Базовый комплект рабочего места обычно включает несколько групп элементов. Их состав зависит от типа выпускаемой системы, длины деталей и характера операций, но логика остаётся общей: деталь должна иметь опору, ограничение положения и возможность проверки.
- Опорные элементы — поверхности и стойки, на которые укладываются длинные профили, трубы или карнизы. Они предотвращают провисание и случайное смещение детали.
- Упоры — элементы, задающие фиксированное положение относительно края или контрольной точки. Они помогают повторять одинаковую установку деталей в серии изделий.
- Направляющие — приспособления, которые удерживают движение инструмента или детали по определённой линии.
- Мерительные базы — поверхности или шаблоны, от которых выполняют измерения. Они уменьшают влияние случайных различий между операторами.
- Фиксаторы — зажимы и удерживающие устройства, которые не дают компонентам менять положение во время работы.
В карнизных системах оснастка связана с совместимостью элементов: профиль, соединители, бегунки и крепёж должны работать как единая система. Допустимые расстояния, нагрузки и особенности установки определяются конкретной моделью оборудования и проверяются по технической документации производителя.

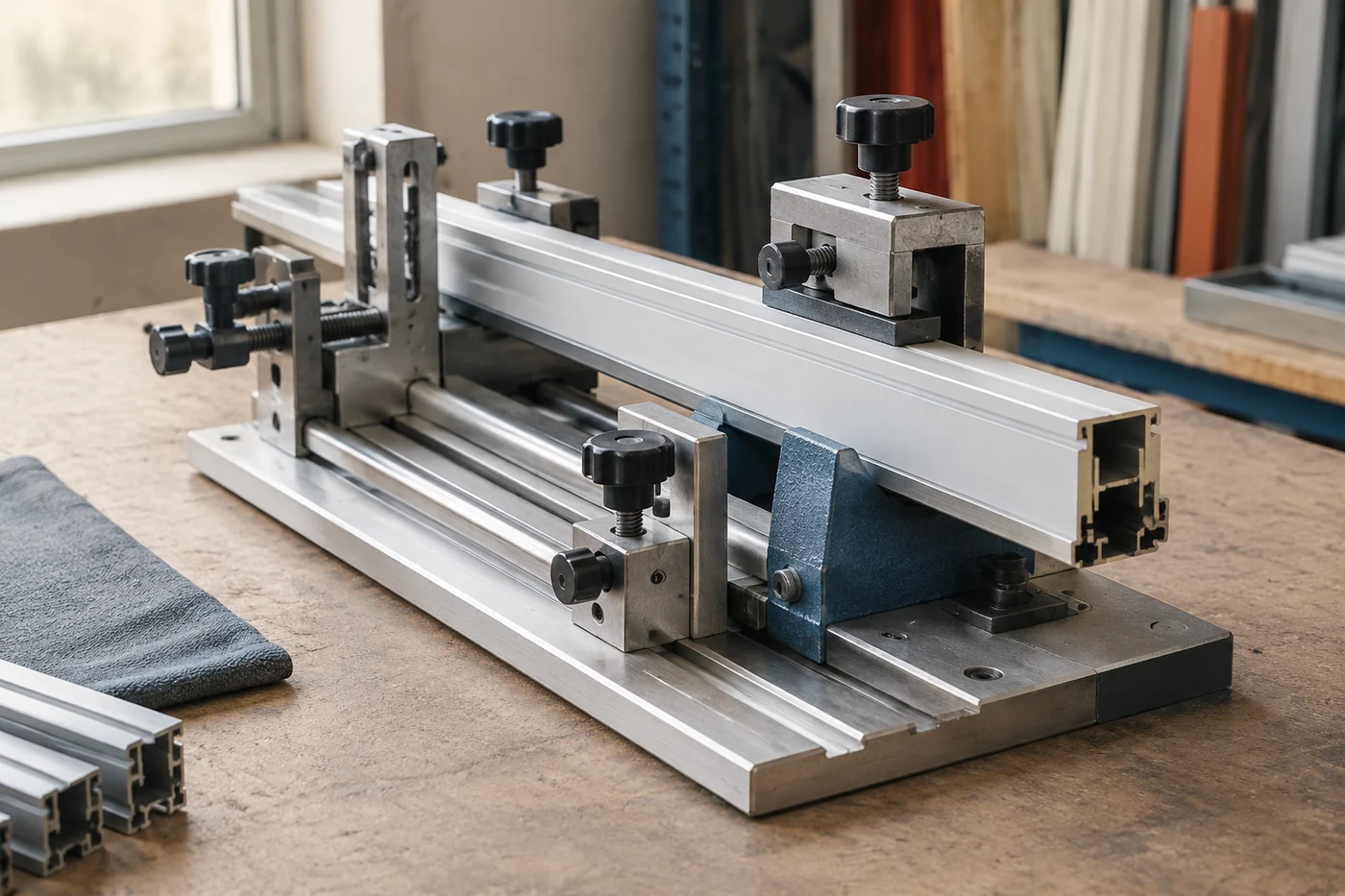

Упоры и направляющие: как они удерживают геометрию
Главная функция упора — убрать неопределённость положения детали. Если профиль каждый раз располагается вручную «на глаз», положение точки обработки или установки может немного отличаться. В единичном изделии это иногда незаметно, но при серийном изготовлении такие отклонения накапливаются.
Механически упор работает как ограничитель перемещения. Деталь перемещается до заданной поверхности и получает повторяемую координату. При этом сам упор не заменяет измерение: он сохраняет выбранную базу, а правильность этой базы должна быть подтверждена контрольными размерами.
Направляющие выполняют другую задачу. Они не столько фиксируют конечное положение, сколько контролируют направление движения. Это важно для длинных элементов, где даже небольшое отклонение линии перемещения может привести к перекосу соединяемых частей.
Инженерная заметка. Любая оснастка имеет собственную точность и ограничения. Жёсткий упор с изношенной поверхностью или деформированная опора перестают быть надёжной базой. Перед использованием проверяют состояние контактных поверхностей и соответствие приспособления конкретной системе.
Почему стабильная база повышает повторяемость сборки
Повторяемость появляется не из-за ускорения работы, а из-за уменьшения числа переменных. Когда деталь каждый раз располагается относительно одной базы, оператору не приходится заново определять положение каждого элемента.
Например, при работе с длинным профилем важно не только измерить его длину, но и сохранить прямолинейное положение во время контроля или установки компонентов. Если профиль лежит на нестабильной поверхности, измерение может зависеть от прогиба, перекоса или случайного давления рукой.
Оснастка также снижает зависимость результата от опыта конкретного сотрудника. Она не заменяет квалификацию, но переводит часть решений из области визуальной оценки в область физических ограничений.

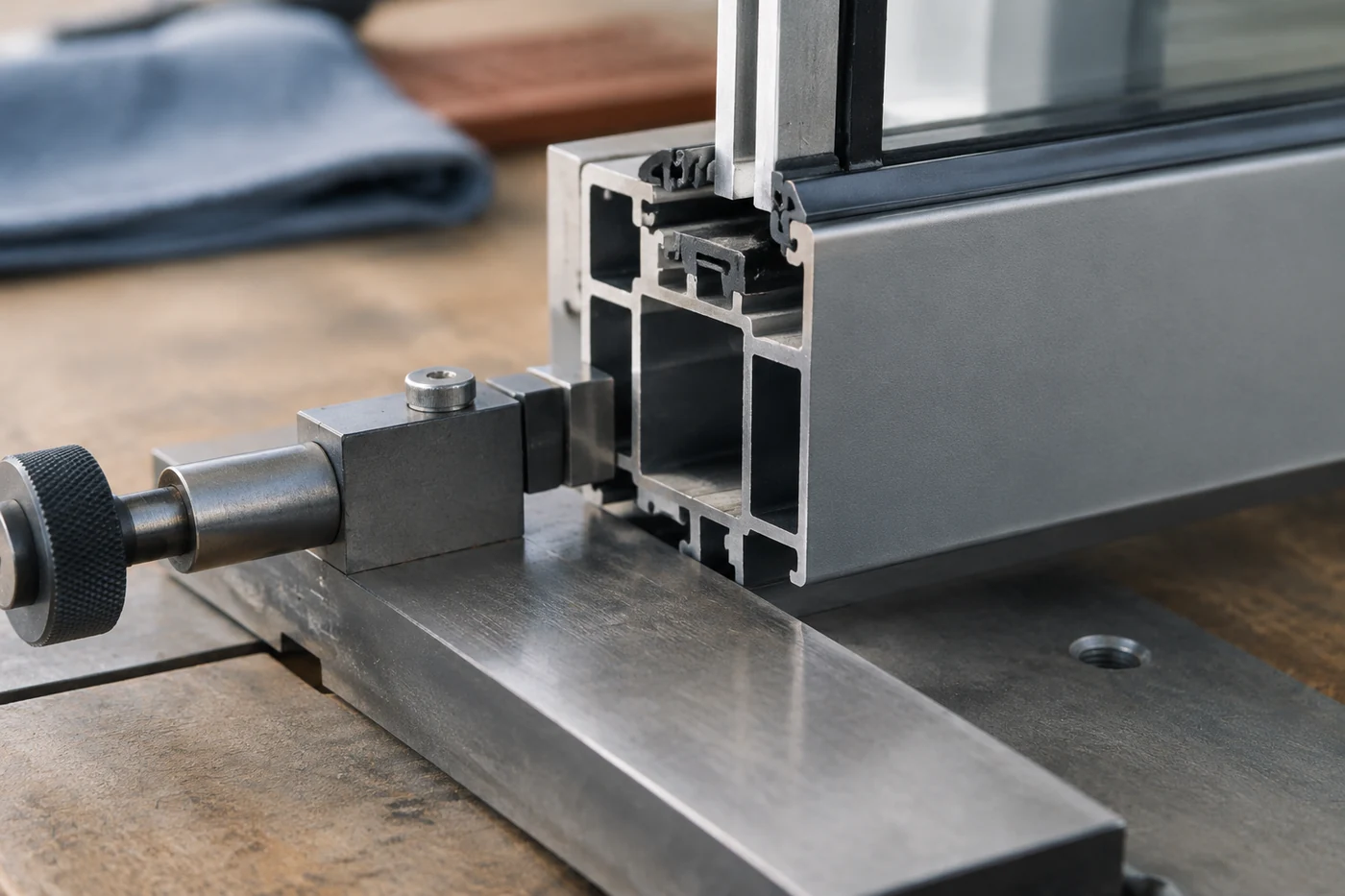

Опоры и базы измерения для длинных элементов
Длинномерные детали требуют особого подхода. Профили карнизов, направляющие и элементы рулонных систем могут менять положение под собственным весом. Поэтому рабочее место должно обеспечивать несколько точек поддержки.
Количество и расположение опор выбирают с учётом конкретной конструкции. Универсального расстояния между ними нет: оно зависит от материала, длины детали, её жёсткости и требований производителя. Если точные параметры не указаны, их определяют по техническому листу используемой системы.
Мерительная база отличается от обычной линейки или рулетки тем, что задаёт постоянное начало отсчёта. Это особенно полезно там, где несколько деталей должны соответствовать друг другу в пределах одной системы.
Чем приспособление отличается от инструмента
| Элемент | Основная функция | Что контролирует |
|---|---|---|
| Ручной инструмент | Выполнение действия с деталью | Усилие, обработку или крепление |
| Упор | Ограничение положения | Повторяемую координату установки |
| Направляющая | Контроль движения | Траекторию перемещения |
| Опора | Поддержка детали | Положение и устойчивость элемента |
| Контрольный стенд | Проверка результата | Соответствие заданным параметрам |
Разделение важно при организации производства. Например, отвёртка или измерительный прибор могут использоваться на рабочем месте постоянно, но сами по себе они не создают стабильной базы. Эту функцию выполняет именно оснастка.
Контрольные стенды и проверка готовности рабочего места
Контрольный стенд завершает систему оснастки. Его задача — не ускорить сборку, а подтвердить, что результат соответствует заданным требованиям. В зависимости от изделия проверяют положение элементов, совместимость компонентов, отсутствие повреждений и корректность сопряжения деталей.
Перед началом работы оценивают состояние рабочих поверхностей, наличие необходимых фиксаторов и соответствие приспособлений используемой системе. Особое внимание уделяют элементам, которые контактируют с профилями и тканями: загрязнение или повреждение таких зон может повлиять на качество поверхности.
Как выбирать состав оснастки для конкретной системы
Оснастка проектируется не отдельно от изделия, а вокруг его физических особенностей. Для карнизной системы важны профиль и точки крепления. Для рулонной системы — положение трубы, адаптеров и ткани. Для текстильных элементов — стабильность поверхности и отсутствие повреждающих контактов.
Правильный состав рабочего места определяется не количеством приспособлений, а тем, насколько они решают конкретные задачи: удерживают, направляют, измеряют или проверяют. Избыточная оснастка усложняет работу, а недостаточная заставляет компенсировать отсутствие базы ручными приёмами.
