Промышленная швейная машина для изготовления штор работает не только за счёт движения иглы и образования петли. Не менее важна система подачи материала: именно она перемещает ткань на заданный шаг после каждого прокола и обеспечивает повторяемость строчки. Если движение слоёв становится неравномерным, меняется расстояние между стежками, появляются волны, перекосы или смещение полотен.
Механизм подачи можно рассматривать как согласованную систему нескольких узлов. Нижняя зубчатая рейка создаёт основное перемещение, прижимная лапка удерживает материал, игольная пластина задаёт рабочую поверхность, а игла и нитепроводящие элементы должны работать синхронно с этим движением. Нарушение взаимодействия одного элемента отражается на всей зоне шва.

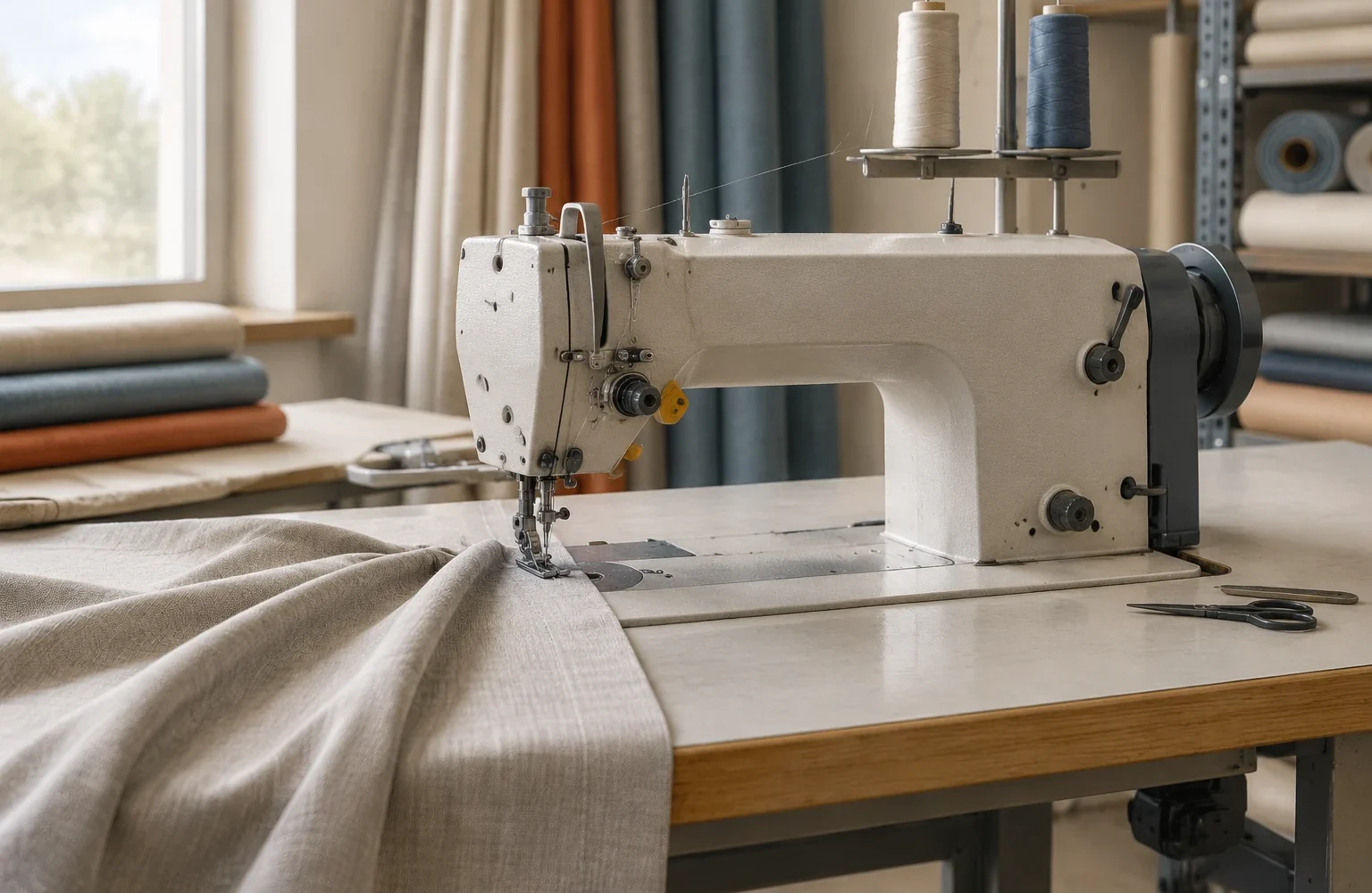

Какие элементы перемещают ткань в прямострочной машине

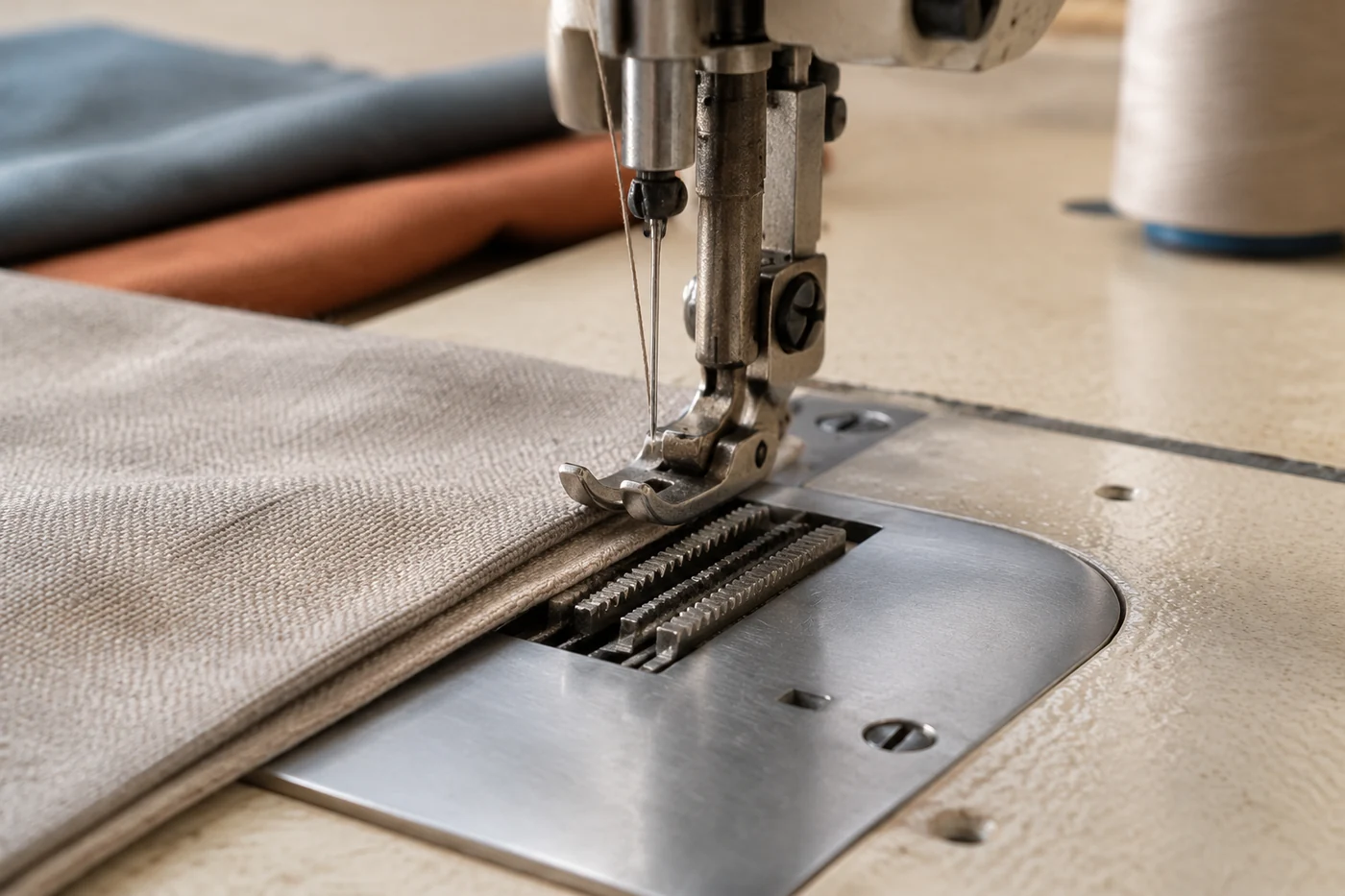

В большинстве промышленных прямострочных машин основное усилие подачи создаёт зубчатая рейка. Это металлический элемент с зубцами, который проходит через прорези игольной пластины. Во время рабочего цикла рейка поднимается, захватывает нижний слой материала, перемещается вперёд, а затем возвращается в исходное положение для следующего цикла.
Такое движение не является простым толчком ткани. Рейка работает по траектории, которая включает подъём, перемещение и опускание. Благодаря этому материал получает контролируемое смещение только в нужный момент, когда он удерживается между рабочими поверхностями.
Прижимная лапка выполняет другую задачу. Она создаёт давление сверху и не позволяет слоям свободно перемещаться относительно друг друга во время прокола иглой. При этом её функция не заключается в самостоятельной подаче ткани: она помогает сохранить стабильность контакта между материалом и рейкой.
Инженерная заметка. Величина давления лапки, высота подъёма рейки и параметры движения подачи зависят от конкретной конструкции машины и типа материала. Универсальных настроек для всех тканей не существует: рабочие значения проверяют по технической документации конкретной модели.

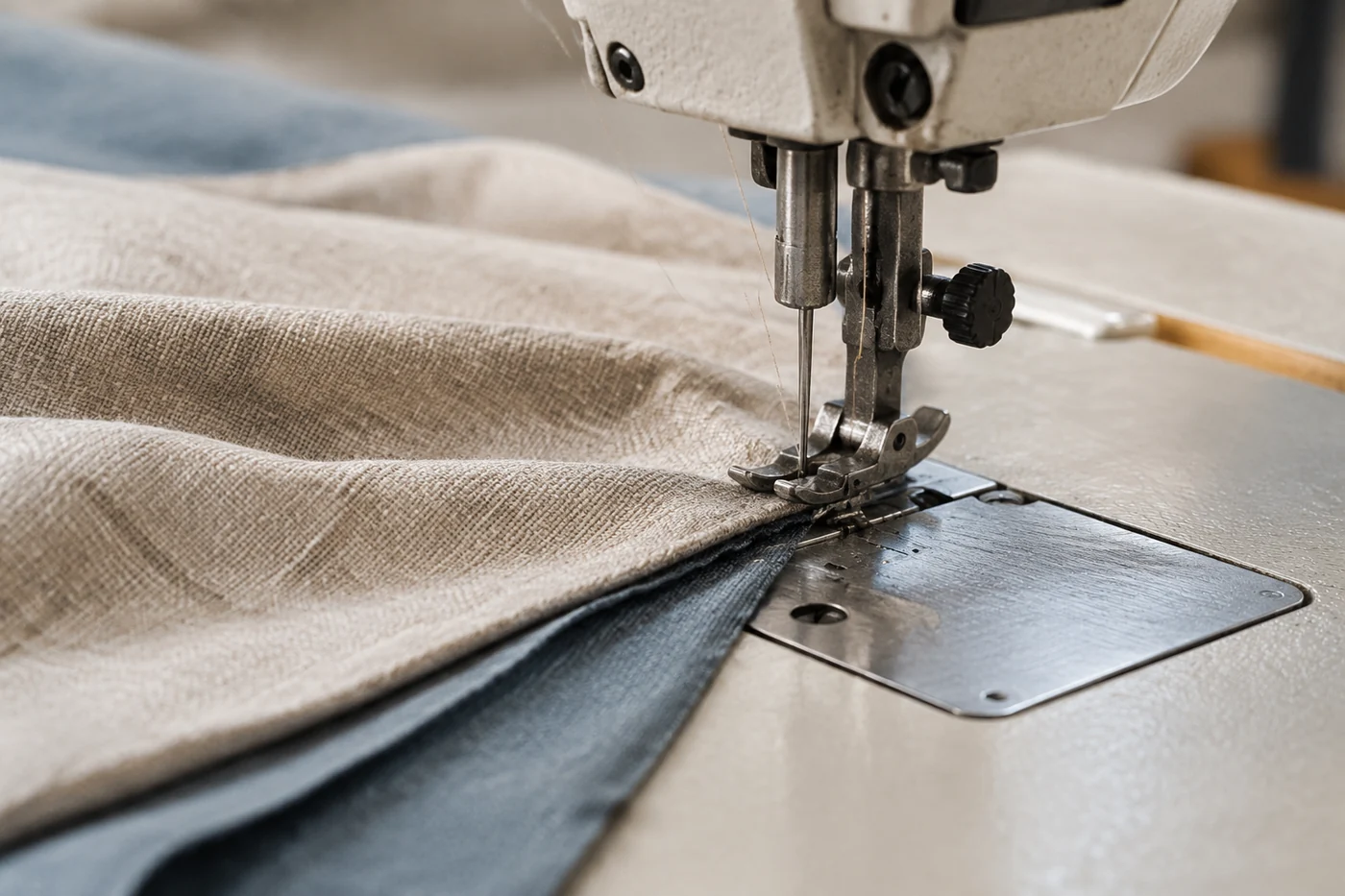

Как рейка взаимодействует с прижимной лапкой
Работа подачи основана на распределении усилий между нижним и верхним удерживающими элементами. Рейка передаёт движение снизу, а лапка создаёт необходимое сопротивление сверху. Благодаря этому ткань перемещается как единый пакет, а не скользит отдельными слоями.
Если давление сверху недостаточно, верхний слой может двигаться с другой скоростью, чем нижний. Это особенно заметно при обработке многослойных материалов, плотных портьерных тканей или полотен с разной структурой поверхности. Если же прижим чрезмерный, увеличивается сопротивление движению и возрастает нагрузка на материал.
Важна также поверхность контакта. Состояние зубьев рейки, лапки и игольной пластины влияет на стабильность перемещения. Изношенные или загрязнённые рабочие зоны могут менять характер движения даже при правильной синхронизации механизмов.
Почему равномерность подачи влияет на качество строчки
Строчка формируется как результат совместной работы игольного механизма, челнока, натяжения нитей и подачи материала. Если ткань перемещается с одинаковым шагом, петля нити образуется в предсказуемой зоне, а расстояние между стежками остаётся стабильным.
При неравномерной подаче появляются характерные изменения. Материал может собираться перед лапкой, растягиваться после прохода иглы или смещаться между слоями. В результате даже исправная игольная система не сможет компенсировать ошибки движения ткани.
| Признак | Возможная причина в зоне подачи | Что проверяют |
|---|---|---|
| Разный шаг стежка | Нестабильное перемещение материала | Состояние рейки, прижим, соответствие параметров машины |
| Смещение слоёв ткани | Недостаточное удержание или различное сопротивление материалов | Контакт лапки и поверхности ткани |
| Волнистость шва | Неравномерное взаимодействие подачи и натяжения | Согласованность механизмов по руководству машины |
Какие факторы меняют движение слоёв материала
Даже исправный механизм подачи работает по-разному с различными тканями. На движение влияют толщина полотна, структура волокон, покрытие поверхности, количество слоёв и способность материала сжиматься под давлением.
Гладкие синтетические ткани могут легче скользить между слоями, тогда как плотные материалы с выраженной фактурой сильнее сопротивляются перемещению. Поэтому одна и та же машина может показывать разные результаты при смене материала без каких-либо изменений в механизме.
Отдельный фактор — прокол иглой. Игла проходит через ткань и на короткое время удерживает её. Форма острия, размер и назначение иглы должны соответствовать материалу и машине, поскольку конструкция иглы влияет на взаимодействие с волокнами и образование петли.
Связь подачи с иглой, челноком и образованием шва
Подача не работает отдельно от остальных узлов. Игла должна войти в материал, сформировать петлю, а челночный механизм — захватить её в нужный момент. После этого материал перемещается на следующий шаг.
Если движение подачи не совпадает по времени с работой иглы и челнока, возникает нарушение образования стежка. Причиной может быть не только сама рейка, но и нарушение общей синхронизации механизмов, которое определяется конструкцией конкретной машины.
Именно поэтому при оценке качества шва рассматривают не один узел, а всю кинематическую цепочку: движение иглы, положение материала, работу прижима и перемещение рейки.
Как определить проблему в системе подачи
Проверку начинают с наблюдения за характером дефекта. Если ткань перемещается рывками, сначала оценивают состояние контактных поверхностей и чистоту рабочей зоны. Если проблема проявляется только на определённых материалах, причина может быть связана не с поломкой, а с особенностями взаимодействия ткани и механизма.
Следующий этап — сравнение поведения машины с требованиями технического руководства конкретной модели. В документации указываются допустимые способы обслуживания, параметры узлов и особенности эксплуатации. Менять регулировки без понимания конструкции может привести к нарушению согласованности механизмов.
Различия систем подачи в машинах для штор
Оборудование для штор может отличаться по назначению. Для лёгких тканей важна аккуратная работа без повреждения поверхности, для плотных портьерных материалов требуется стабильное перемещение нескольких слоёв. В некоторых промышленных машинах применяются дополнительные механизмы подачи, например верхнее перемещение материала, когда нижней рейки недостаточно для конкретной задачи.
Выбор схемы подачи связан не только с толщиной ткани. Учитывают тип операции, требования к внешнему виду строчки, количество слоёв и особенности производства. Поэтому сравнивать машины только по скорости или мощности некорректно: важна совместимость механики с материалом.
Механизм подачи ткани — это система передачи движения, где каждый элемент выполняет свою функцию. Зубчатая рейка создаёт перемещение, прижимная лапка стабилизирует контакт, игольная пластина поддерживает рабочую поверхность, а вся система работает синхронно с образованием стежка. Понимание этой связи позволяет точнее находить причины дефектов и правильно оценивать возможности промышленного оборудования.
