Оконная система с жалюзи или плиссе работает не за счёт одного механизма, а за счёт связки деталей, которые передают усилие, удерживают форму и направляют движение. Внешне пользователь видит ламели или тканевое полотно, однако внутри конструкции находятся профили, опоры, направляющие элементы, шнуры, цепи или приводные узлы. Каждый элемент выполняет отдельную функцию, поэтому одинаковый принцип управления не означает одинаковое устройство.
Разница между жалюзи и плиссе начинается с самого полотна. В жалюзи основным рабочим элементом являются отдельные ламели, которые могут поворачиваться вокруг своей оси и менять положение относительно светового потока. В плиссе используется ткань со сформированной складкой: задача механики не повернуть отдельные элементы, а переместить весь складчатый пакет и сохранить геометрию складок при движении.

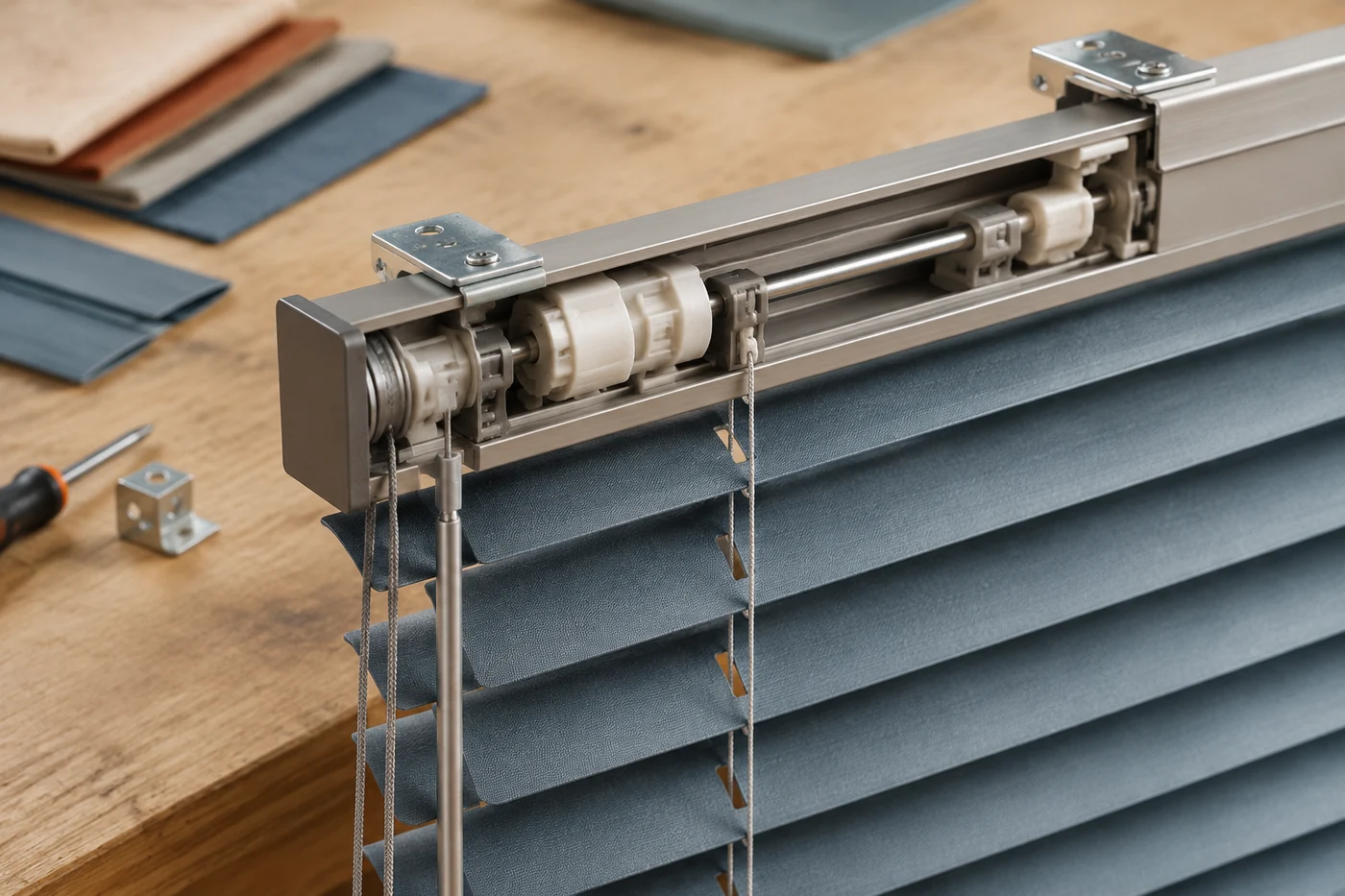

Состав жалюзийной системы: от профиля до ламели
Базовая конструкция жалюзи строится вокруг несущего профиля, в котором размещаются элементы управления и крепления. Верхний профиль принимает нагрузку от полотна и передаёт её на опоры. Внутри него располагаются детали, которые связывают управление с движением ламелей.
Ламели выполняют сразу две задачи: формируют светозащитный экран и участвуют в регулировке положения полотна. Для этого они соединяются между собой специальными элементами связи. В горизонтальных системах важную роль играет механизм поворота, который синхронно изменяет угол ламелей. Если одна деталь теряет связь с общей системой, движение становится неравномерным: часть полотна может реагировать на управление иначе, чем остальные элементы.
Основные узлы жалюзи можно разделить по функции:
- несущие элементы — верхний профиль, крепления и опоры, принимающие вес конструкции;
- рабочие элементы — ламели и соединяющие их детали, формирующие светозащитное полотно;
- узлы движения — механизмы подъёма, поворота или перемещения;
- элементы передачи усилия — шнуры, цепи, валы и другие компоненты конкретной системы.
Такое разделение важно при сборке: замена детали одного назначения на похожую внешне деталь другого назначения может нарушить кинематику всей конструкции.

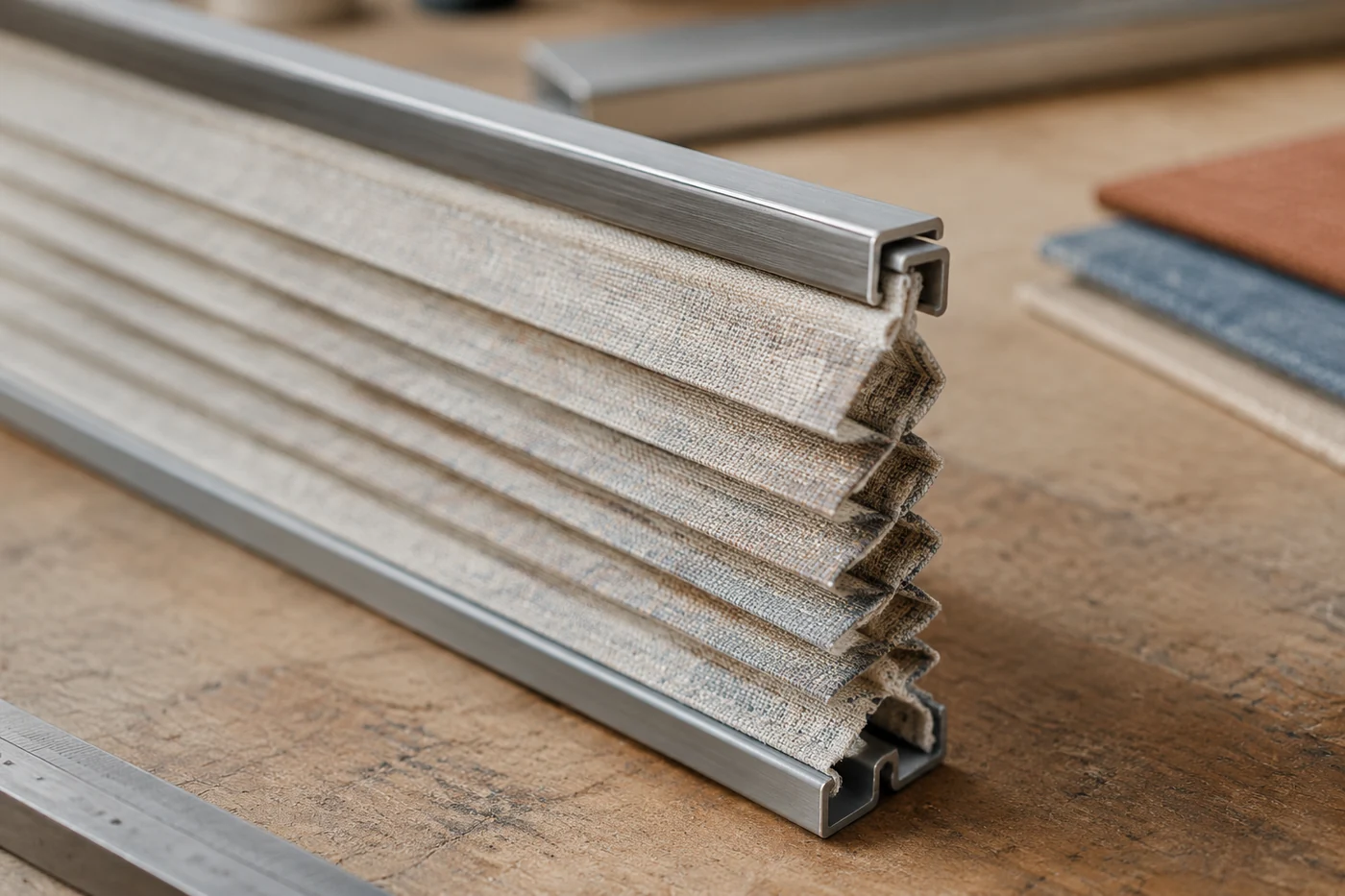

Как устроено плиссе и почему складка остаётся стабильной
В системе плиссе главным элементом является складчатая ткань. Её форма создаётся заранее в процессе подготовки материала, а механизм должен перемещать это полотно без разрушения заданного шага складки. Поэтому конструкция плиссе отличается от жалюзи не только внешним видом, но и принципом передачи усилия.
Вместо поворотных ламелей здесь работает складчатый пакет, который может собираться вверх, опускаться вниз или перемещаться между несколькими точками фиксации в зависимости от схемы системы. Профили удерживают края ткани, а направляющие помогают сохранять траекторию движения. Натяжение и расположение управляющих элементов подбираются под конкретную конструкцию.
Для плиссе особенно важно соответствие ткани и механики. Материал имеет собственную толщину, жёсткость и способность удерживать форму. Технические характеристики тканей оконных систем рассматривают отдельно, потому что разные типы полотен решают разные задачи по светопередаче и затемнению.
Инженерная заметка. Одинаковая команда управления не означает одинаковый механизм. Если одна система поворачивает ламели, а другая перемещает складчатый пакет, то различаются точки приложения усилия, требования к направляющим и порядок проверки сборки.
Узлы, которые отвечают за движение полотна
Движение в оконных системах можно рассматривать как последовательную передачу усилия. Пользователь прикладывает усилие к органу управления, далее оно проходит через промежуточные детали и приводит в движение рабочий элемент.
В жалюзи путь движения может включать поворотный механизм, который изменяет угол ламелей, и отдельную систему подъёма, которая перемещает всё полотно. В плиссе усилие направляется на перемещение профилей и складчатой ткани. Конкретная схема зависит от конструкции: в одних системах движение ограничивается направляющими, в других используется дополнительное натяжение.
При проектировании и сборке проверяют не только наличие деталей, но и их совместимость. В технической документации отдельных систем указывается, какие опоры, адаптеры, приводы и материалы рассчитаны на совместную работу. Деталь, подходящая по размеру, не всегда подходит по механике.

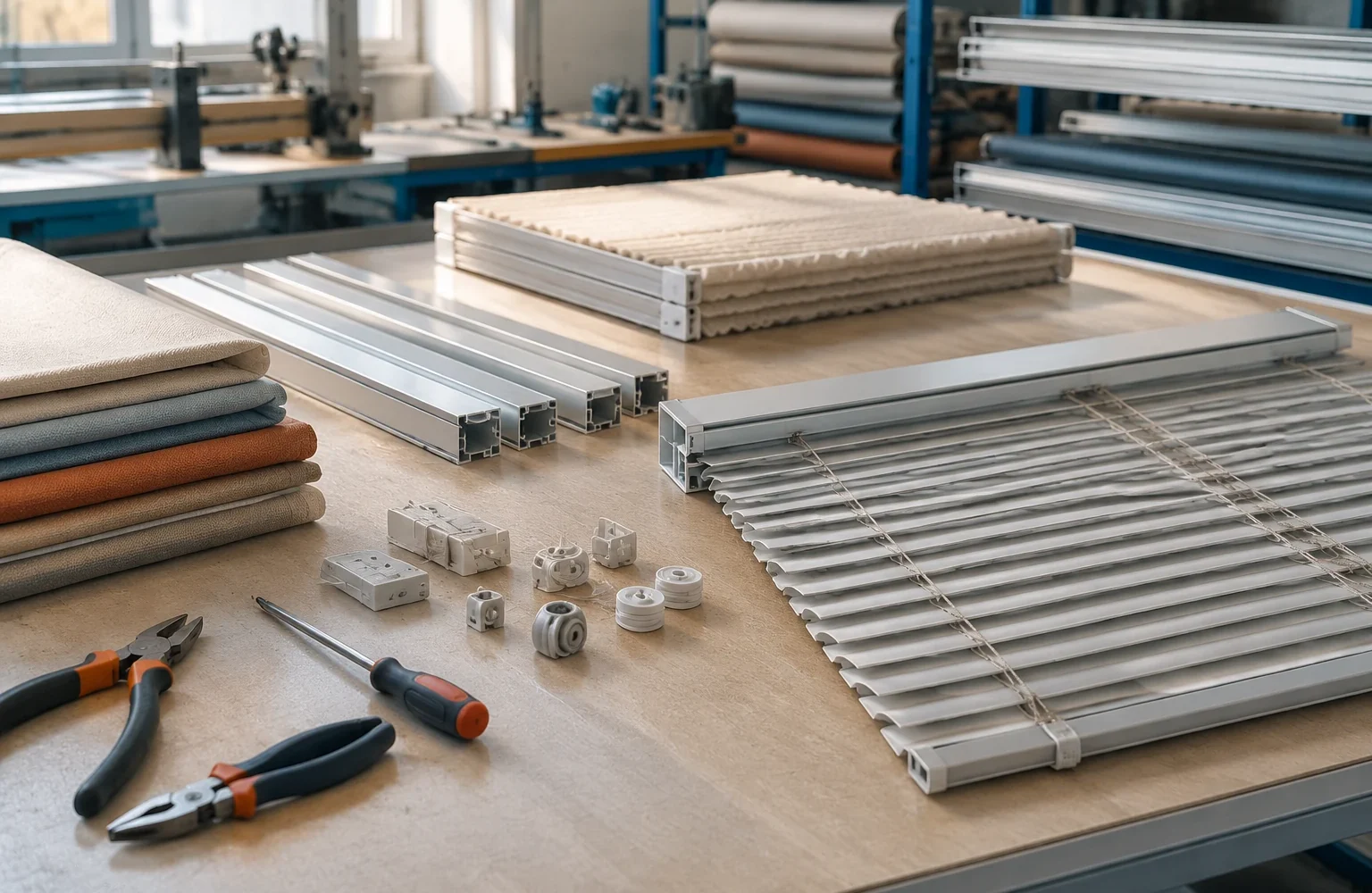

Почему разные конструкции требуют разных схем сборки
Главная причина различий в сборке — разные принципы движения. Жалюзи с ламелями требуют точной установки элементов, которые отвечают за поворот и синхронность. Плиссе требует правильного формирования и удержания складчатого пакета. Сотовые системы имеют собственную внутреннюю структуру материала, поэтому их нельзя автоматически сравнивать с обычной тканью плиссе.
Ниже приведено общее сравнение логики работы, а не универсальная инструкция для всех моделей.
| Тип системы | Основное движение | Ключевой узел | Что проверяют при сборке |
|---|---|---|---|
| Ламельные жалюзи | Поворот и перемещение ламелей | Механизм поворота и элементы связи | Согласованность движения и фиксацию деталей |
| Плиссе | Сборка и раскрытие складчатого полотна | Профили, направляющие и натяжные элементы | Сохранение формы складки и свободный ход |
| Сотовые системы | Перемещение полотна с внутренней структурой | Складчатый пакет и элементы управления | Совместимость ткани и механики |
Точные размеры, допустимые нагрузки и варианты привода всегда зависят от конкретной системы. Их проверяют по техническому листу производителя, поскольку разные конструкции могут иметь разные ограничения.
Материалы полотна и их влияние на устройство
Материал в оконной системе влияет не только на внешний вид, но и на работу механики. Ткань с плотной структурой, материал с экранными свойствами и светорассеивающие полотна имеют разные характеристики. Например, способность материала пропускать свет не является единственным параметром: одинаковый показатель открытости у разных тканей не означает одинаковое восприятие освещения.
Для механизма важны масса полотна, его толщина и поведение при многократном перемещении. Более жёсткий материал может требовать другой схемы удержания, а складчатая ткань должна сохранять форму после повторных циклов движения. Поэтому подбор полотна и механизма рассматривают как единую систему, а не как независимые детали.
Как проверяют работоспособность оконной системы
Проверка готовой конструкции начинается с наблюдения за движением. Сначала оценивают, выполняет ли система предусмотренное действие: поворот, подъём, опускание или перемещение полотна. Затем смотрят, равномерно ли движутся элементы и сохраняется ли правильное положение материала.
Если движение отличается от ожидаемого, причину ищут по цепочке передачи усилия. Сначала проверяют соответствие деталей схеме сборки, затем состояние подвижных соединений и правильность установки направляющих элементов. Такой подход позволяет отделить проблему механики от особенностей материала.
У жалюзи и плиссе нет одного универсального набора узлов, который подходит всем системам. Их устройство определяется задачей конструкции: управлять углом ламелей, перемещать складчатое полотно или поддерживать сложную структуру материала. Понимание этой причинной связи помогает правильно читать техническую документацию и оценивать работу оконной системы без смешения разных технологий.
