Сначала фиксируют саму систему и сечение профиля
Проверку совместимости удобнее начинать не с отдельной запчасти, а с несущего профиля. У него есть конкретное сечение, число и форма дорожек, геометрия рабочих пазов и способ установки сопряжённых деталей. Два визуально похожих алюминиевых профиля могут иметь разную внутреннюю геометрию, поэтому одинаковое назначение не означает взаимозаменяемость.
Первый шаг — записать обозначение системы из техлиста или маркировки на упаковке, затем сверить именно для этой серии профиль, бегунки, соединители, стопоры, кронштейны и остальные узлы, которые участвуют в движении. В документации Forest системы перечислены раздельно, а для MCS отдельно указаны варианты профиля и совместимые компоненты; это хороший пример того, почему проверяют серию, а не только внешний вид детали.
Инженерная заметка. Для контроля совместимости важны не цвет и похожая форма детали, а три признака: она рассчитана на тот же профиль, занимает тот же рабочий паз и сохраняет требуемую кинематику пары «профиль — движущийся элемент». Допустимые нагрузки, радиусы, длины и расстояния между креплениями нельзя переносить с одной модели на другую — их сверяют с техлистом конкретной серии.
Сопоставьте не названия, а рабочую геометрию
У каждого узла нужно проверить ту поверхность, через которую он взаимодействует с соседней деталью. Для бегунка это вход в дорожку и свободное движение внутри неё. Для соединителя — форма стыка двух профилей и положение относительно рабочей траектории. Для стопора — способ фиксации в профиле и положение относительно крайней точки хода.
Практически удобно вести проверку от профиля наружу. Сначала определяют, какая дорожка предназначена для конкретного полотна или группы полотен. Затем смотрят, проходит ли бегунок по этой дорожке без перекоса, не упирается ли его корпус в стенки профиля и не меняется ли ориентация при движении. После этого проверяют элементы, которые ограничивают ход или соединяют участки профиля.

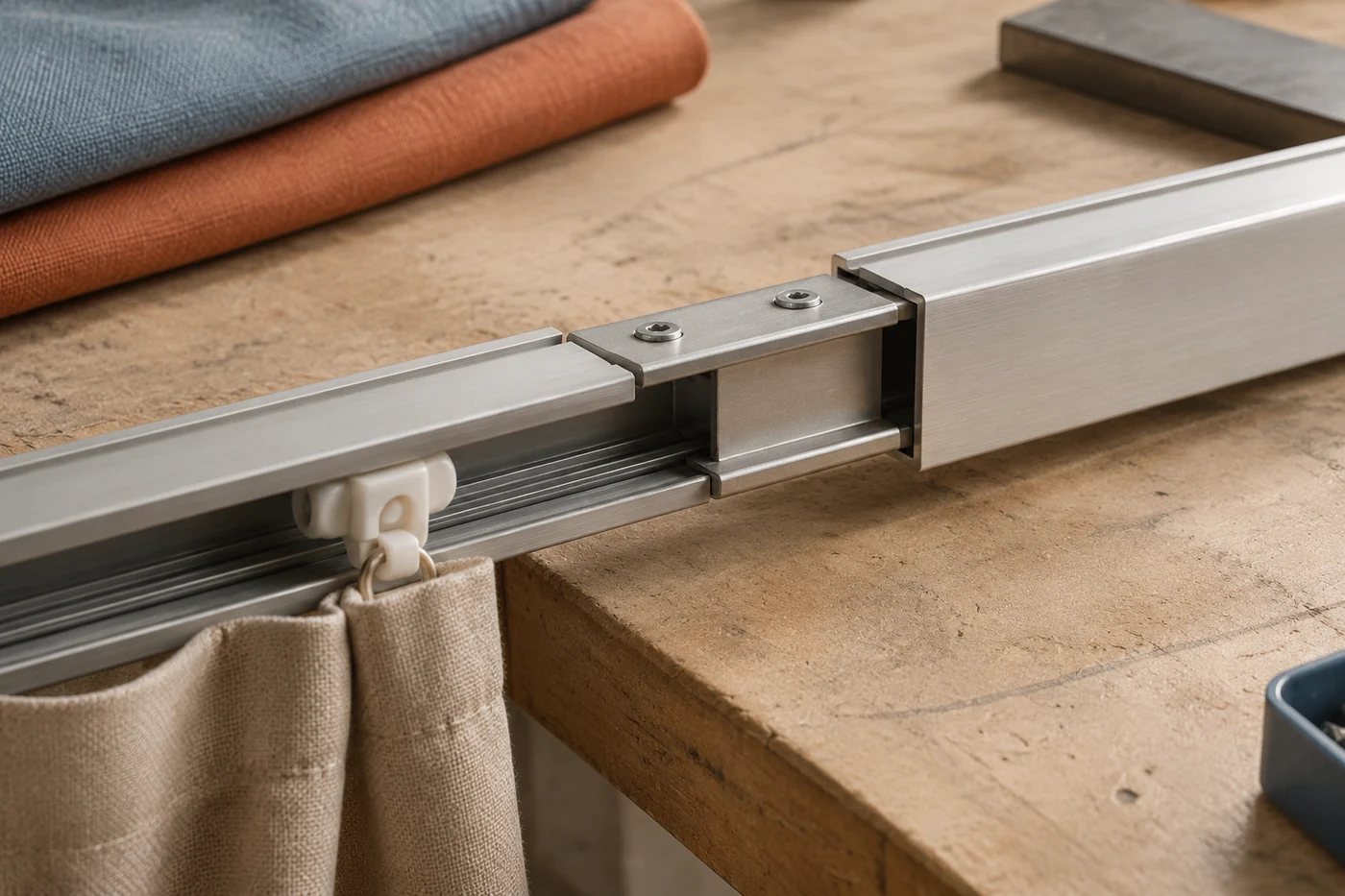

Особенно важна геометрия соединителя. В стыке профиль должен сохранять одну рабочую линию: если внутри образуется уступ, смещение или изменение высоты дорожки, бегунок получает локальное сопротивление. Визуально стык может выглядеть аккуратно, но механически он уже меняет путь движения.
Какие детали сопоставляют перед сборкой
До фактической сборки полезно разложить комплект на узлы, связанные с движением. В базовом наборе это профиль, бегунки или каретки, соединители, конечные стопоры и элементы, которые задают конфигурацию полотен. В зависимости от системы добавляются кронштейны, поворотные элементы, управляющие шнуры или моторный привод.
Проверяют следующие пары и связи: профиль с типом и геометрией бегунка; профиль с соединителем; профиль со стопором; профиль с кронштейном или предусмотренным способом установки; для многоканальной системы — каждую дорожку с соответствующим полотном и зоной перекрытия; для моторизованной системы — всю механическую цепь с требованиями конкретного привода.
В документации MCS, например, отдельно показаны несколько исполнений многоканального профиля, а в перечне комплектующих для них отмечены соединитель, различные типы кареток и стопоров. Такой перечень можно использовать как карту совместимости, но только внутри указанной производителем конфигурации.
| Что проверяют | Как подтверждают | Признак несоответствия |
|---|---|---|
| Профиль и бегунок | Сверяют серию, сечение дорожки и свободный ход | Бегунок входит только с усилием, наклоняется или подклинивает |
| Профиль и соединитель | Сверяют назначение соединителя и геометрию стыка | После стыковки появляется уступ, смещение или заужение дорожки |
| Профиль и стопор | Проверяют способ фиксации и положение в конце хода | Стопор не фиксируется штатно либо меняет траекторию бегунка |
| Многоканальная система | Проверяют соответствие каждого полотна своей дорожке | Полотна сближаются, цепляются друг за друга или теряют требуемое перекрытие |
Как понять, что детали относятся к одной серии
Надёжный признак — совпадение обозначения серии в технической документации и прямое указание производителя на совместимость компонентов. Следующий уровень проверки — геометрия: профиль должен иметь тот же рабочий паз, а движущаяся деталь — тот же принцип опирания и форму сопряжения.
Одного совпадения размеров недостаточно. Если две детали имеют одинаковую ширину корпуса, это ещё не доказывает совместимость: различаться могут высота направляющей части, расположение оси ролика, форма фиксатора или положение точки подвеса ткани. По той же причине нельзя считать доказательством одинаковый цвет, материал или внешний силуэт.
Показателен MCS: производитель прямо указывает совместимость с компонентами KS и применение FES на MCS. Такая запись сильнее визуального сравнения, потому что связывает конкретный профиль с конкретными компонентами в рамках системы.
Сухая проверка до окончательной сборки
До установки полного комплекта стоит провести пробную механику без нагрузки от готового полотна. Профиль собирают в предполагаемой конфигурации, а движущиеся элементы устанавливают в нужные дорожки. Затем проверяют весь путь хода от начала до конца, особенно место соединения профилей и переходы около стопоров.
- Сверить обозначение серии и конфигурацию профиля с техлистом. Разложить детали по функциям: движение, соединение, ограничение хода, установка.
- Проверить одну пару «профиль — бегунок» на вход, ориентацию и свободное перемещение. Затем отдельно проверить стык профилей, проведя через него один движущийся элемент и контролируя изменение сопротивления.
- Проверить крайние положения и работу стопора без приложения лишнего усилия. Только после этого собирать всю механику и подключать остальные узлы, предусмотренные именно данной системой.
- В многоканальной системе повторить проверку для каждой дорожки и убедиться, что соседние полотна не меняют требуемую траекторию и зону перекрытия.
Для MCS это особенно существенно, поскольку один профиль может использоваться в разных конфигурациях каналов, а дорожки расположены несимметрично. В документации производителя отдельно описаны варианты 2/3, 3 и 2/1 канала, поэтому конфигурацию нельзя определять только по внешнему виду уже собранного профиля.
Почему замена одной детали меняет поведение всей механики
Карниз передаёт усилие не через один элемент, а через цепочку контактов. Полотно прикладывает нагрузку к подвеске, подвеска — к бегункам, бегунки передают сопротивление на дорожки профиля, а профиль замыкает нагрузку на соединители и элементы установки. Поэтому замена отдельного узла может изменить не только его собственную работу, но и распределение усилия по всей системе.
Например, другой тип бегунка может иметь иную высоту точки подвеса. Полотно формально останется в том же профиле, но его траектория изменится, и в многоканальной конструкции соседние полотна могут начать раньше соприкасаться. Аналогично соединитель с другой геометрией способен создать ступень внутри дорожки: причина остановки проявится у бегунка, хотя исходная ошибка находится в стыке.
Для моторизованной системы добавляется ещё одна зависимость: привод рассчитан на определённую механическую нагрузку и конфигурацию. Поэтому после замены бегунков, профиля или узла передачи усилия нельзя ограничиваться проверкой того, что система «двигается». Требуется подтвердить совместимость всей кинематической цепи и параметры конкретного привода по его документации.
Когда визуальной проверки недостаточно
Если маркировка потеряна, детали смешаны из нескольких комплектов или профиль уже установлен, решение нельзя строить на предположении. В такой ситуации фиксируют сечение профиля, число дорожек, форму паза, тип бегунка и способ его фиксации, затем сопоставляют эти признаки с первичной документацией серии.
Есть и простой диагностический принцип: несоответствие обычно проявляется не как отдельная «плохая» деталь, а как изменение механического события. Бегунок начинает туже входить в дорожку, сопротивление растёт именно в стыке, стопор фиксируется иначе, соседние полотна меняют расстояние при перекрытии. Такой признак помогает локализовать гипотезу, но подтверждать её нужно проверкой сопряжённой пары, а не заменой деталей наугад.
Для параметров, которых нет в документации на конкретную серию, — допустимой нагрузки, радиуса изгиба, условий для криволинейного участка, длины хода или требований к расстоянию между опорами — нельзя подставлять типовые значения из другой системы. Эти данные относятся к конкретной модели и должны быть взяты из её техлиста. В документации MCS характеристики указаны отдельно для разных исполнений профиля, что прямо показывает зависимость параметров от конфигурации.
