В жалюзи и складчатых оконных системах пользователь управляет только первым элементом цепочки, а результат появляется после прохождения усилия через несколько связанных деталей. Поворот ламелей, подъём полотна или движение складчатого пакета зависят не только от управляющего элемента, но и от согласованности валов, шнуров, направляющих, профилей и рабочих вставок.
Инженерный разбор такой системы начинается не с внешнего вида, а с пути движения. Нужно определить, где возникает входное усилие, какие детали его передают и на каком участке оно преобразуется в полезное перемещение. Именно на этих переходах чаще всего появляются потери плавности.
Цепочка передачи движения внутри жалюзи
У любой механической системы жалюзи есть несколько этапов передачи. Управляющий элемент создаёт движение, промежуточные узлы изменяют его направление или величину, а рабочие детали перемещают ламели, ткань или складчатый пакет.

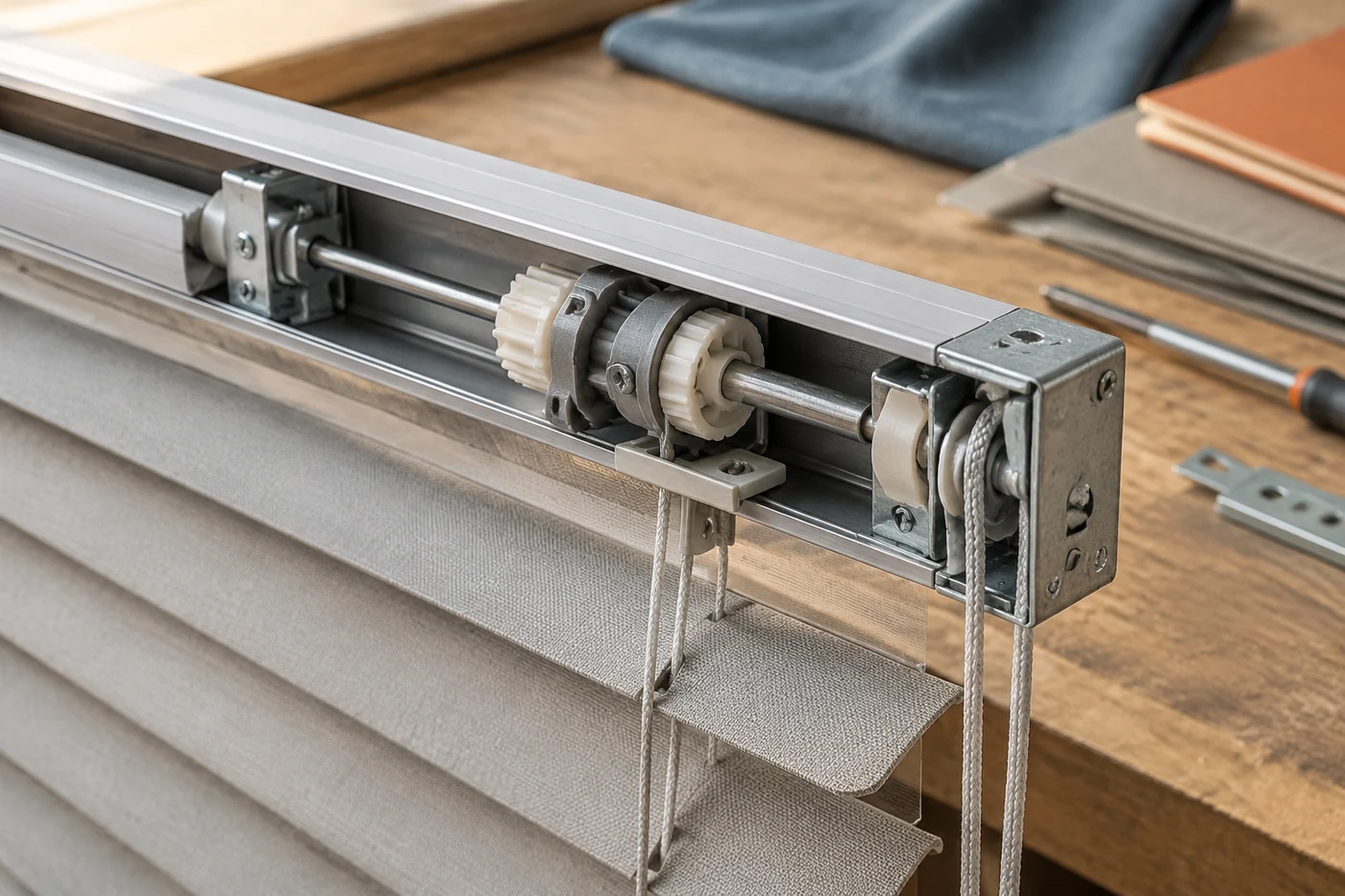

В горизонтальных жалюзи движение может идти через элементы поворота и подъёма. Одни узлы отвечают за изменение угла ламелей, другие — за перемещение полотна вверх или вниз. Эти функции могут быть связаны конструктивно, но не являются одним и тем же процессом.
В плиссе и сотовых системах логика отличается. Там основная задача состоит не в повороте отдельных элементов, а в перемещении ткани с сохранением формы складки. Поэтому важны натяжение, положение направляющих и правильное взаимодействие ткани с профилями.
Инженерная заметка. Передача усилия всегда ограничена характеристиками конкретной конструкции. Если требуется оценить допустимую нагрузку, длину элемента или совместимость деталей, данные проверяют по техническому листу именно этой системы. Похожие внешне жалюзи могут иметь разные внутренние узлы.
Какие узлы принимают и передают усилие
Основные участки передачи движения можно рассматривать как последовательную цепь:
- Орган управления. Цепочка, шнур, рукоятка или привод создают первоначальное движение.
- Передающий механизм. Шестерни, валы, адаптеры или соединительные элементы изменяют направление и передают вращение либо перемещение дальше.
- Рабочие элементы. Ламели, шнуры подъёма, направляющие и профили превращают движение механизма в изменение положения системы.
- Элементы фиксации. Натяжители и опоры удерживают геометрию, чтобы движение оставалось контролируемым.
Любой участок может стать причиной изменения поведения системы. Например, механизм может получать достаточное движение, но часть перемещения будет уходить на деформацию шнура или смещение деталей с недостаточной жёсткостью.
Где возникают потери движения
Потеря эффективности передачи не всегда означает поломку. В механической системе часть усилия расходуется на преодоление трения, изменение формы гибких элементов и перемещение деталей, которые не создают полезного результата.
Один из типичных факторов — несоосность. Если вращающиеся элементы работают не по одной линии, нагрузка распределяется неравномерно. Механизм начинает двигаться менее плавно, хотя отдельные детали могут оставаться исправными.
Другой фактор — изменение натяжения. В системах со шнурами и направляющими положение рабочих элементов зависит от того, насколько стабильно сохраняется геометрия. Слишком слабое или изменившееся натяжение меняет характер движения.
| Признак работы | Возможная зона проверки | Что подтверждают |
|---|---|---|
| Движение есть, но оно неравномерное | Передающие элементы и направляющие | Свободный ход и отсутствие лишнего сопротивления |
| Управление работает, а рабочая часть реагирует частично | Соединения между механизмом и подвижными деталями | Полноту передачи движения |
| Положение меняется с разным усилием | Натяжение и состояние опорных деталей | Стабильность механической схемы |
Почему одинаковое управление даёт разный результат
Внешне похожие жалюзи могут требовать разного усилия из-за различий в конструкции. На результат влияют размер системы, масса подвижной части, количество соединений и способ формирования движения.
Например, две системы с одинаковой цепочкой управления могут отличаться по плавности, если одна использует более длинную рабочую часть или имеет больше точек передачи. Каждый дополнительный контакт между деталями создаёт отдельный участок, где меняются трение и точность движения.
Материал рабочей части также влияет на поведение механизма. Лёгкая ткань в складчатой системе и более плотный материал с другим строением будут по-разному взаимодействовать с направляющими и профилями. При этом свойства ткани нельзя оценивать только по одному параметру: технические листы отдельно описывают состав, конструкцию и оптические характеристики.
Как проверяют работу механизма без разбора конструкции
Диагностика начинается с наблюдения за последовательностью движения. Важно не только заметить, что система работает хуже, но и определить момент, где меняется поведение.
Сначала проверяют соответствие между действием управления и реакцией рабочей части: возникает ли движение сразу, полностью ли оно передаётся и сохраняется ли одинаковый характер хода на всём пути. Затем оценивают внешние признаки: положение направляющих, равномерность движения и отсутствие видимых перекосов.
Если точная причина не очевидна, проверку ведут по цепочке от простого к сложному: сначала наблюдают рабочий элемент, затем переходят к узлам передачи и только после этого рассматривают внутреннюю конструкцию конкретной модели по документации производителя.
Материалы и конструкция меняют характер движения
В оконных системах механика связана с материалами не напрямую, а через их свойства. Жёсткость профиля влияет на сохранение формы, свойства ткани — на нагрузку в подвижных элементах, а качество обработки деталей — на трение в местах контакта.
Для рулонных и складчатых решений важна не только прочность материала, но и то, как он ведёт себя в собранном состоянии. Для экранных тканей и затемняющих материалов применяются разные конструктивные подходы, поэтому одинаковое управление не означает одинаковой механической нагрузки.
Правильная оценка начинается с разделения функций: механизм отвечает за передачу движения, а материал — за взаимодействие с этой механикой и окружающей средой.
Связь сборки и плавности эксплуатации
Плавная работа появляется, когда все участки цепочки рассчитаны как единая система. Несовместимость отдельных компонентов, повреждение рабочих поверхностей или неправильное сочетание деталей нарушают передачу усилия даже без заметных внешних изменений.
Поэтому при сборке и контроле учитывают не отдельную деталь, а всю последовательность движения. Совместимость привода, опор, соединительных элементов и материала проверяют по документации конкретной системы. Такой подход позволяет понять причину различий в работе жалюзи без попытки объяснить всё одним узлом.
