Статический раскройный комплекс задаёт не только место, где выполняется резка, но и порядок движения материала внутри участка. Ошибка в размещении соседних операций часто проявляется не в самой работе оборудования, а позже: появляются лишние перемещения полотен, смешиваются детали разных заказов, усложняется контроль размеров. Поэтому раскройную зону рассматривают как часть производственного потока, а не как отдельный стол с инструментом.
У такого участка есть несколько связанных функций: хранение и подача материала, подготовка полотна, фиксация на рабочей поверхности, раскрой, проверка полученных деталей и передача следующей операции. Конкретная компоновка зависит от устройства комплекса, доступного пространства, длины изделий и ассортимента материалов. Универсальной схемы с одинаковыми расстояниями между зонами не существует.
Какие участки окружают раскройную поверхность
Первый элемент маршрута — зона хранения и подготовки рулонов. Материал должен попадать к раскройной поверхности без лишних перегибов и повторного перемещения. При работе с тканями важно учитывать направление подачи: полотно должно раскладываться так, чтобы оператор мог контролировать край, рисунок, направление ворса или особенности фактуры.
Следующий участок — место подготовки перед фиксацией. Здесь проверяют соответствие материала заданию, состояние полотна и порядок операций по маршрутной карте. Такая проверка нужна не для усложнения процесса, а чтобы ошибка обнаружилась до момента, когда материал уже разделён на детали.
После раскроя необходима отдельная зона выхода деталей. Она должна учитывать, что выкроенные элементы могут иметь значительную длину и не должны сразу попадать в общий поток без идентификации. Для шторных изделий это особенно важно: комплект деталей одного заказа может включать несколько полотен, декоративные элементы и дополнительные части.
| Участок | Основная задача | Что проверяют |
|---|---|---|
| Подача материала | Доставка рулона или полотна к раскрою | Целостность материала и соответствие заданию |
| Раскройная поверхность | Размещение и фиксация полотна | Положение материала и корректность операции |
| Выход деталей | Передача частей дальше по процессу | Комплектность и маркировка деталей |
Почему движение материала важнее свободного места
При проектировании участка часто оценивают только площадь вокруг оборудования. Но для стабильной работы важнее траектория движения материала. Рулон проходит несколько состояний: хранение, подача, размещение на столе, фиксация, разделение на детали, комплектование.
Если обратный путь или пересечение потоков неизбежны, увеличивается вероятность механических повреждений и ошибок комплектации. Например, длинная деталь после раскроя не должна проходить через зону, где одновременно раскладывается новый материал. Потоки сырья и готовых частей лучше разделять по направлению движения.
Статический комплекс использует рабочую поверхность, на которой материал удерживается во время операции. В системах такого типа фиксация может выполняться вакуумом через пористую поверхность, но конкретная работа зависит от конструкции оборудования и свойств материала. Толщина, структура и плотность полотна влияют на выбор инструмента и режима обработки.
Инженерная заметка. При оценке нового материала нельзя переносить настройки одного раскройного комплекса на другой. Вакуумная фиксация, скорость движения инструмента и параметры резки должны проверяться по технической документации конкретного оборудования и по результатам обработки данного материала.
Как организовать передачу выкроенных деталей
После раскроя важна не только скорость передачи деталей, но и сохранение их идентичности. На этом этапе используют понятный порядок: отделение деталей одного задания, проверка количества элементов и передача следующему исполнителю или рабочему месту.
Практически полезно связывать раскрой с маршрутной картой. В ней фиксируют состав комплекта и следующую операцию. Это снижает зависимость процесса от памяти отдельного сотрудника и помогает находить место возникновения ошибки.
Для длинных изделий нужно учитывать способ временного хранения между операциями. Детали не должны складываться так, чтобы терялась информация о принадлежности к заказу или нарушалось направление материала. Способ размещения выбирают с учётом типа ткани, размеров деталей и организации конкретного участка.
Ограничения, которые задаёт устройство комплекса
Само оборудование определяет часть требований к организации зоны. Статический стол имеет рабочую область, систему фиксации и определённую последовательность загрузки материала. Нельзя проектировать поток отдельно от этих особенностей.
Например, если материал нужно полностью разместить на поверхности перед операцией, пространство подачи должно позволять выполнить это без резких перемещений. Если после раскроя детали имеют большую длину, необходимо предусмотреть их безопасное направление вывода.
Также учитывают доступ оператора к органам управления, обслуживание и очистку оборудования. Эти зоны не должны превращаться в места временного хранения материалов. Конкретные требования к обслуживанию и безопасной эксплуатации берут из документации производителя оборудования.

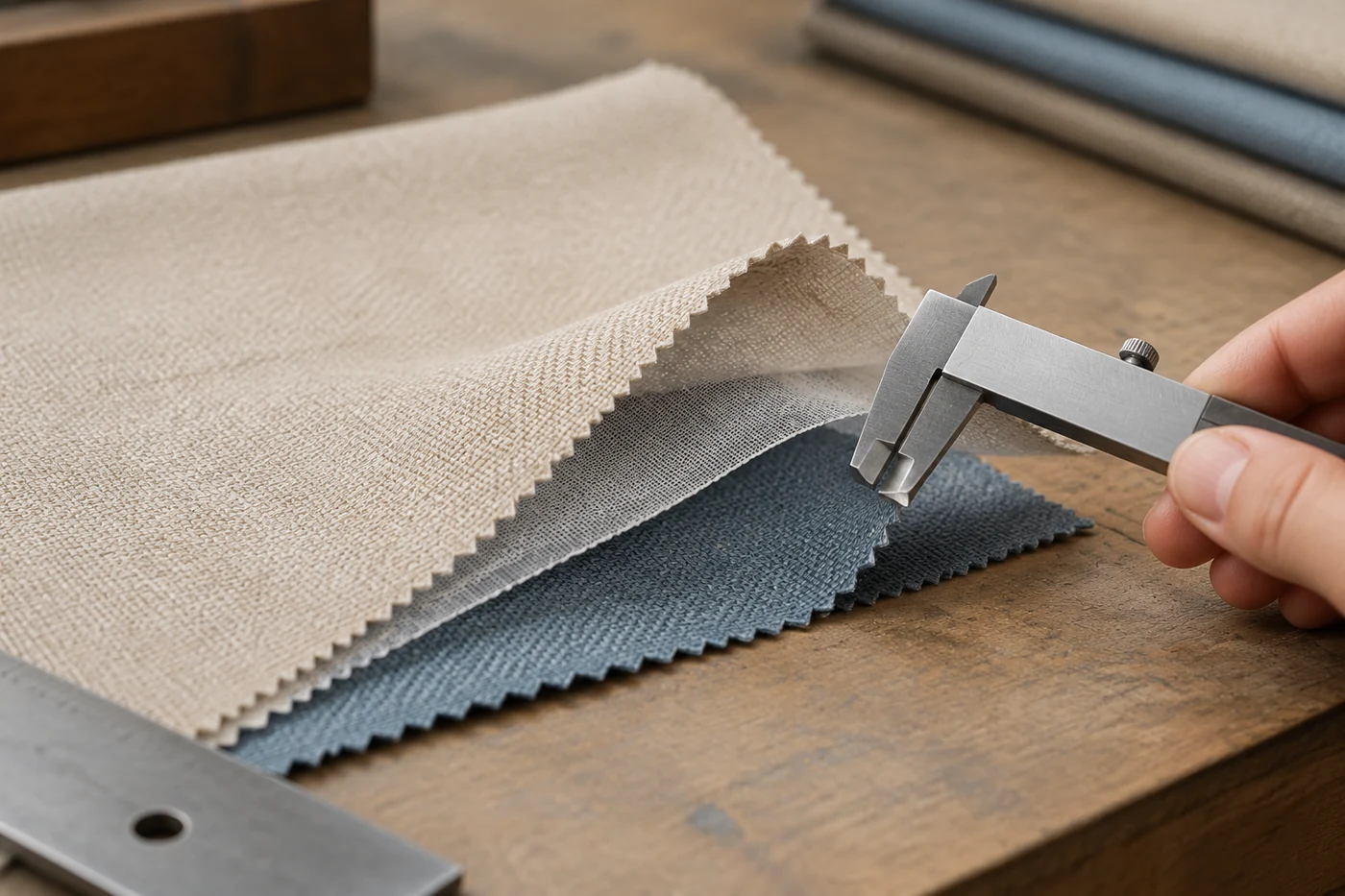

Контроль качества между раскроем и шитьём
Контроль после раскроя нужен для подтверждения результата операции, а не для исправления всех предыдущих ошибок. Проверяют соответствие деталей заданию, наличие всех элементов комплекта и очевидные отклонения, которые можно обнаружить до передачи дальше.
Освещение рабочей зоны также влияет на качество проверки. Свет должен позволять оператору видеть край материала, структуру ткани и возможные дефекты поверхности. Для разных материалов требования к контролю могут отличаться.
Если в процессе появляются повторяющиеся проблемы, полезно анализировать не только работу оборудования, но и движение заказа между участками. Данные о простоях, отклонениях и повторных операциях помогают искать причины в организации потока, однако сами по себе не заменяют проверку технологического процесса.
Логика компоновки небольшого участка
Для небольшого производства разумно начинать не с размещения мебели, а с описания маршрута одного изделия. Нужно определить, где находится материал до раскроя, где оператор выполняет подготовку, куда попадают детали после операции и кто принимает их дальше.
Затем проверяют пересечения потоков. Если один и тот же проход используется для рулонов и готовых комплектов, это становится потенциальным источником задержек и ошибок. Если участок невозможно расширить, порядок операций и временное хранение становятся особенно важными.
Хорошо организованная раскройная зона помогает оборудованию работать в предусмотренном режиме: материал приходит подготовленным, фиксируется корректно, детали не теряются и передаются дальше без лишних действий. При этом сама схема всегда должна учитывать конкретный комплекс, виды тканей и фактическую последовательность изготовления изделий.
