Моторизированная рулонно-жалюзийная система состоит не только из электропривода. Движение полотна создаёт цепочка элементов, где каждый передаёт усилие следующему: двигатель вращает адаптер, адаптер передаёт момент трубе, труба наматывает или разматывает материал, а опоры удерживают узел в рабочем положении. Ошибка на любом этапе может проявиться не сразу, а при первых циклах движения.
Поэтому монтаж приводного узла начинается не с установки двигателя, а с проверки совместимости всех деталей. Задача сборки — получить предсказуемое движение без лишней нагрузки на привод и конструкцию системы.
Состав приводного узла и путь передачи усилия

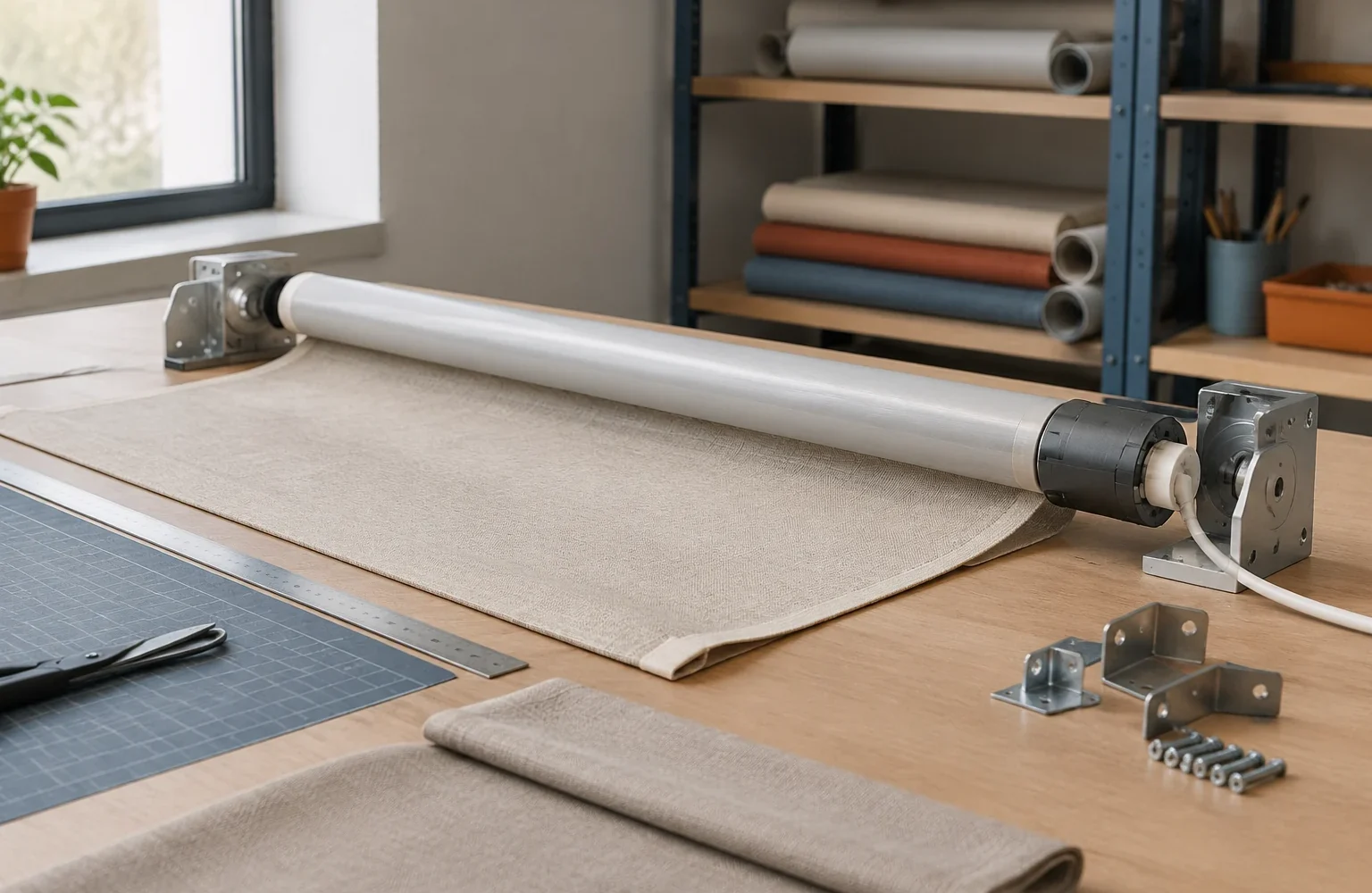

Базовый приводной узел включает несколько групп деталей. Электропривод создаёт вращательное движение. Адаптер соединяет форму выходного элемента двигателя с внутренним профилем трубы. Труба служит несущим элементом для наматывания полотна. Опоры фиксируют её положение и позволяют узлу вращаться с минимальным сопротивлением.
Дополнительно в системе могут использоваться элементы управления и крепёжные детали, но их наличие зависит от конструкции конкретного оборудования. Важно не объединять детали от разных систем только по внешнему сходству: у разных серий могут отличаться посадочные размеры, способы фиксации и требования к совместимости.
Инженерная заметка. Вращение трубы должно быть результатом работы согласованной пары «привод — механическая часть». Если труба, адаптер или опоры создают дополнительное сопротивление, двигатель компенсирует не только нагрузку от полотна, но и дефекты сборки. Это усложняет диагностику, потому что причина находится не всегда в самом приводе.
Проверка деталей до начала сборки
До установки привода выполняют входной контроль компонентов. Первый этап — визуальная проверка состояния деталей. Трубу осматривают на наличие повреждений профиля, деформаций и заусенцев. Неровности в зоне соединения могут мешать правильной посадке адаптера и изменять положение узла.
Затем проверяют соответствие компонентов между собой. Нужно убедиться, что привод рассчитан на используемый тип трубы, а адаптер подходит именно к этой комбинации. При отсутствии точных данных по нагрузкам, размерам или совместимости их проверяют по техническому листу конкретной системы, а не определяют по внешнему виду.
| Что проверяют | Зачем это нужно | Признак проблемы |
|---|---|---|
| Трубу и посадочные зоны | Чтобы соединение было ровным и без лишнего сопротивления | Повреждения профиля, неполная посадка адаптера |
| Адаптер и привод | Чтобы вращение передавалось без люфта | Несоответствие формы соединения или фиксации |
| Опоры и положение трубы | Чтобы ось вращения оставалась стабильной | Перекос, затруднённое вращение узла |
| Полотно и крепление | Чтобы движение происходило равномерно | Смещение материала при движении |
Совместимость адаптера и трубы как ключевой этап
Адаптер является промежуточным элементом между приводом и трубой. Его задача — передать вращающий момент без потери положения относительно оси. Если соединение выбрано неправильно, привод может вращаться, но труба не будет получать требуемое движение или будет работать с дополнительными нагрузками.
При проверке оценивают не только размер деталей, но и принцип их соединения. В разных системах используются разные профили труб и способы фиксации адаптеров. Нельзя считать взаимозаменяемыми элементы только потому, что они подходят по диаметру или внешней форме.
После установки адаптера проверяют, что он расположен без перекоса и полностью занимает предусмотренное положение. Точные размеры посадки и допустимые нагрузки относятся к данным конкретного производителя оборудования.
Последовательность установки приводного элемента
Сборку выполняют по логике от несущих деталей к подвижным. Сначала подготавливают трубу и проверяют её состояние. Затем устанавливают совместимый адаптер и соединяют его с приводом согласно документации системы. После этого приводной узел размещают в опорах и контролируют положение трубы.
Следующий этап — установка полотна и проверка его движения в механической части системы. Полотно должно перемещаться без заметных перекосов, потому что даже небольшой уход от оси может создавать дополнительную нагрузку на намоточный узел.
Порядок операций может отличаться для разных конструкций: рулонные системы, плиссе и сотовые изделия имеют разные механизмы формирования движения. Руководства по сборке конкретной серии используют собственную последовательность, поэтому детали и способы регулировки нельзя переносить между типами систем без проверки.
Контроль после монтажа и поиск причин отклонений
После завершения сборки проверяют работу всей цепочки. Оценивают направление движения, равномерность намотки, положение полотна и отсутствие признаков механического сопротивления. Проверка нужна не только для подтверждения работы привода, но и для выявления ошибок установки.
Если система движется неравномерно, сначала рассматривают механические причины: положение трубы, состояние соединений, крепление полотна и соответствие деталей. Если механическая часть собрана правильно, переходят к проверке остальных компонентов согласно документации оборудования.
Какие ограничения учитывают при выборе компонентов
Привод нельзя оценивать отдельно от материала и размеров системы. Масса полотна, конструкция ткани, размеры изделия и особенности монтажа влияют на требуемые характеристики узла. Для разных материалов также важны собственные свойства: например, ткани с разной структурой по-разному работают со светом и механической нагрузкой.
Технические характеристики тканей описывают состав, конструкцию и оптические свойства отдельно. Нельзя делать вывод о поведении материала только по одному параметру, например по открытости структуры: разные ткани с похожим показателем могут иметь различную светопередачу и эксплуатационные свойства.
Если для конкретной системы требуется определить допустимые размеры или режимы работы, используют техническую документацию на выбранную модель. Универсальных значений для всех приводных оконных систем нет.
Типичные ошибки при подготовке приводной системы
Одна из распространённых ошибок — сборка из компонентов разных серий без подтверждения совместимости. Внешне подходящая деталь может изменить положение узла или создать дополнительное сопротивление.
Другая ошибка — пропуск предварительного осмотра трубы и соединительных элементов. Небольшое повреждение в зоне посадки способно повлиять на всю механику движения. Также важно не заменять проверку по документации визуальной оценкой: одинаковый внешний вид не гарантирует одинаковые рабочие параметры.
Правильно выполненный монтаж начинается с проверки совместимости и заканчивается контролем работы всей кинематической цепи. Такой подход позволяет отделить проблему привода от ошибок сборки и оценить состояние системы по реальным признакам.
